Линейная решетка скрытого монтажа со съемной частью G-Line-TS

Линейная решетка скрытого монтажа со съемной частью G-Line-TS

Конструкция и технические параметры

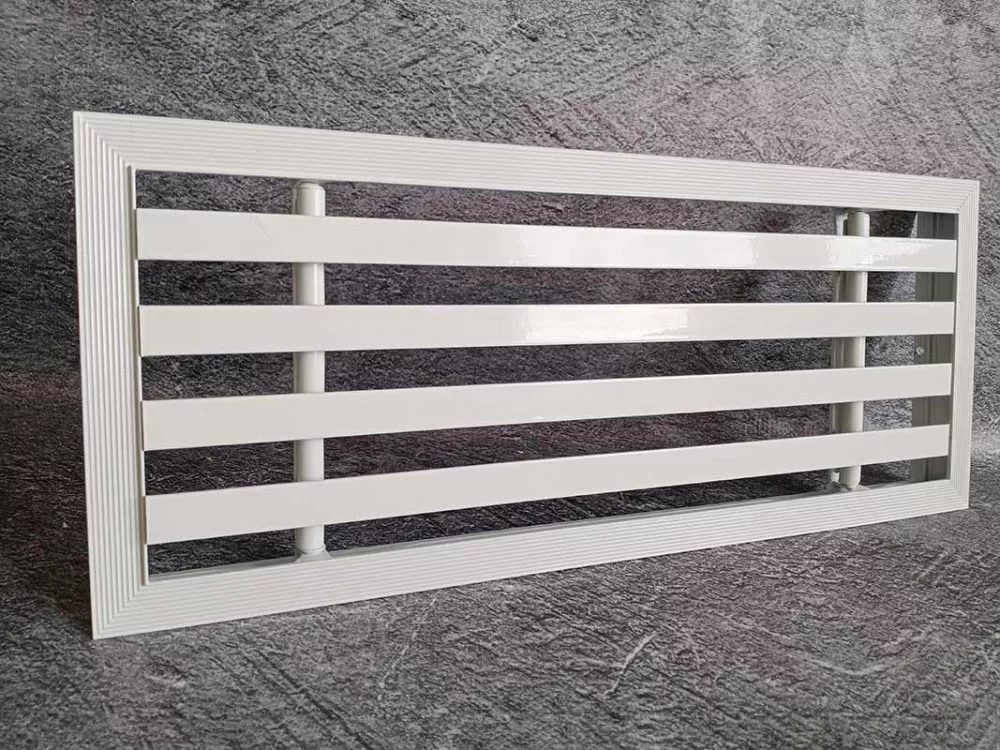

Линейная решётка G-Line-TS представляет собой современное решение для систем вентиляции и кондиционирования воздуха. Изделие изготавливается из экструдированного алюминиевого профиля АД31, соответствующего ГОСТ 22233-2001. Основные технические характеристики:

• Ширина жалюзи: 20 мм (Т-образный профиль)
• Диапазон размеров: от 200×100 мм до 2000×1000 мм с шагом 1 мм
• Стандартный цвет: RAL 9016 матовый белый
• Возможность индивидуальной окраски в любой цвет по шкале RAL

Конструкция предусматривает специальную рамку с монтажной полкой 2,3 мм для шпаклёвки и ребристой поверхностью, обеспечивающей лучшее сцепление с отделочными материалами.

Особенности монтажа и комплектации

Решётка G-Line-TS комплектуется различными типами камер статического давления:

• КСД — стандартная версия с круглым подключением
• КСД-У — компактная модификация с круглой врезкой
• КСД-У-О — уменьшенная камера с овальным подключением
• КСД-У-П — компактный вариант с прямоугольным присоединением

Камеры производятся из оцинкованной стали толщиной 0,4–1,5 мм и по умолчанию поставляются без окраски. Размер монтажного пространства зависит от диаметра подключаемого воздуховода.

Функциональные особенности

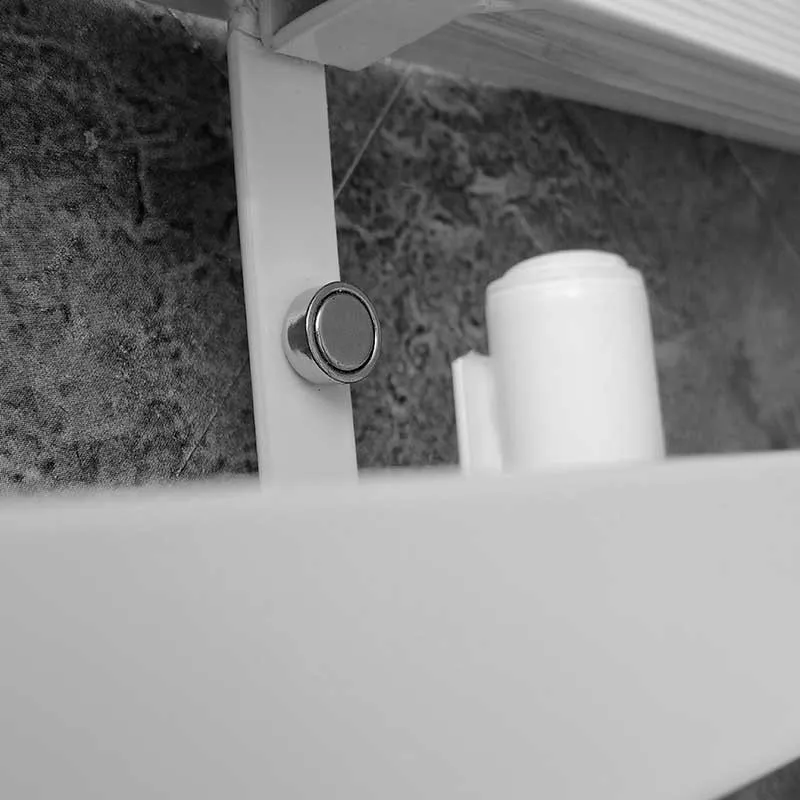

Главной отличительной чертой решётки G-Line-TS является съёмное жалюзийное полотно на защёлках, что обеспечивает:

• Удобный доступ для обслуживания вентиляционных каналов
• Быструю очистку внутренних поверхностей
• Простое проведение ремонтных работ

После установки видимой остаётся только узкая щель жалюзийного полотна, что создаёт эффект минималистичного дизайна.

Решётка G-Line-TS сочетает в себе функциональность вентиляционного оборудования с эстетикой современного дизайна, обеспечивая эффективный воздухообмен при сохранении визуальной чистоты интерьера.

Монтаж осуществляется путём крепления рамки саморезами или винтами М3 к закладным элементам в камере статического давления через специальные перемычки. После установки выполняется шпаклёвка, покраска и финальная установка съёмного сердечника с ламелями.
