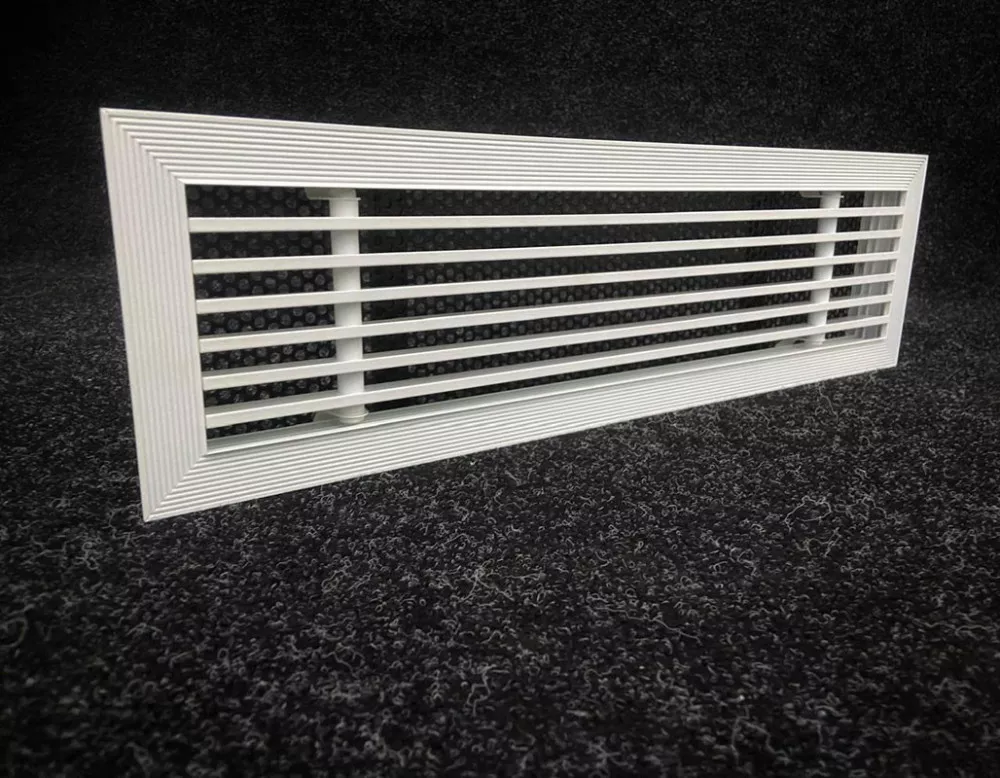

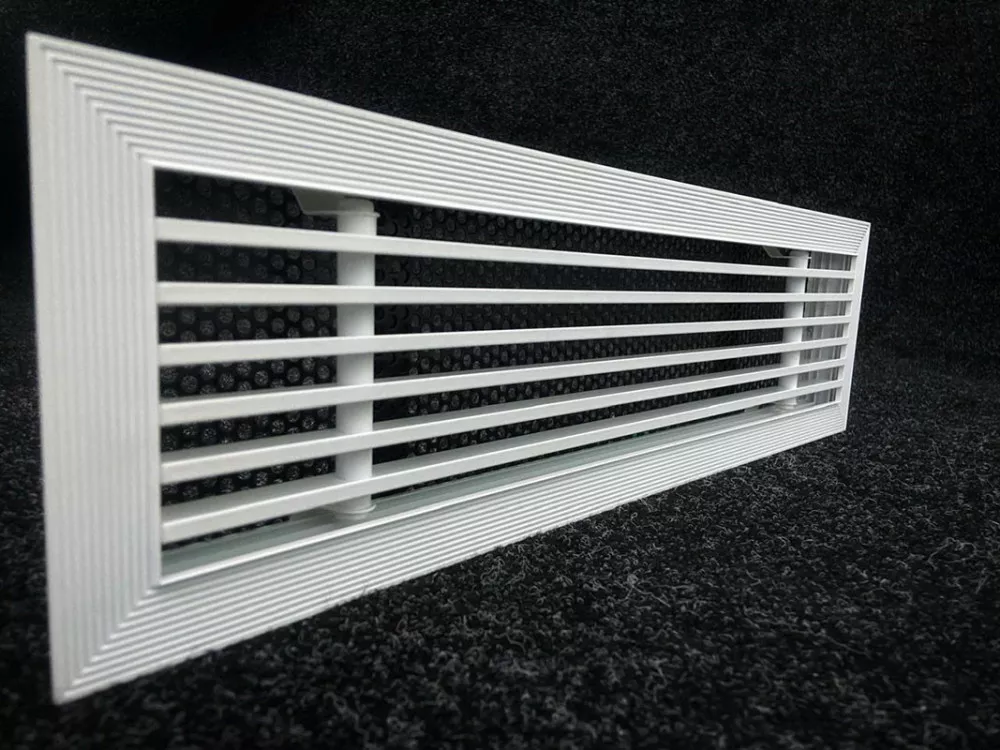

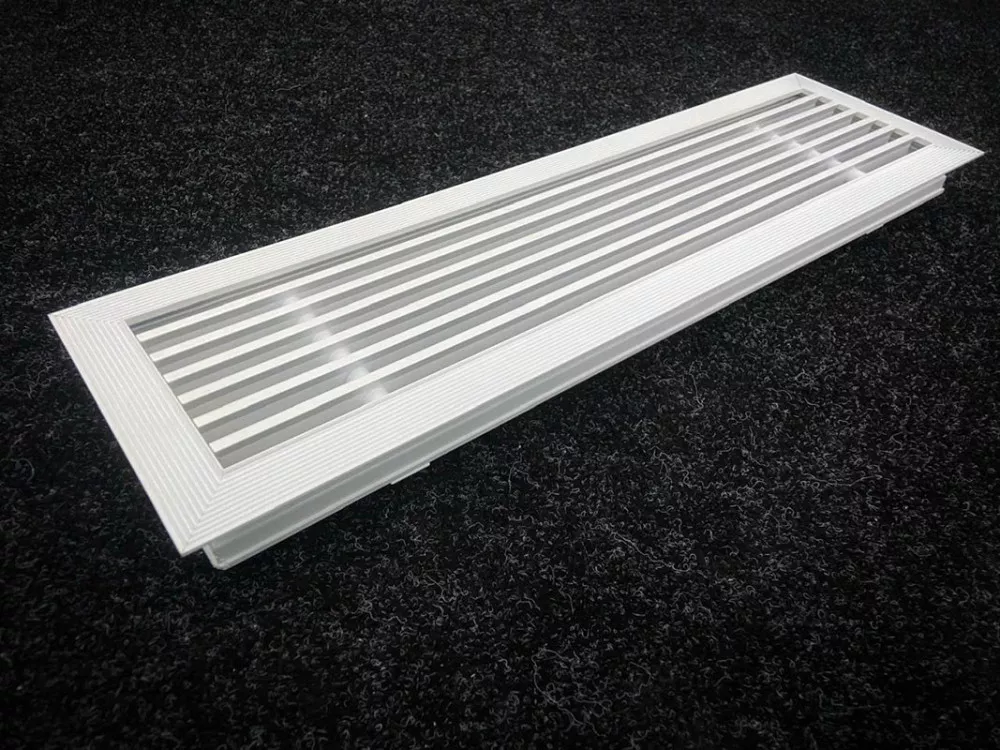

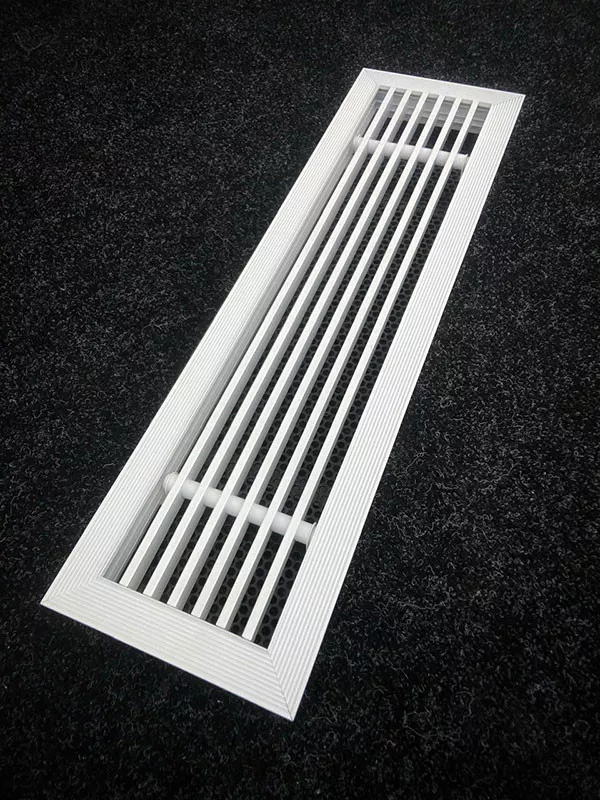

Линейная решетка скрытого монтажа VLL-S под шпаклевку

Линейная решетка скрытого монтажа VLL-S под шпаклевку

Назначение: приток / вытяжка.

Место установки: жилые, торговые и офисные помещения.

Этап отделки: предчистовая отделка, когда вентиляционная система уже смонтирована, стены/потолок обшиты гипсокартоном, проём под решётку подготовлен, но финишная отделка (шпаклёвка, покраска) ещё не выполнена.

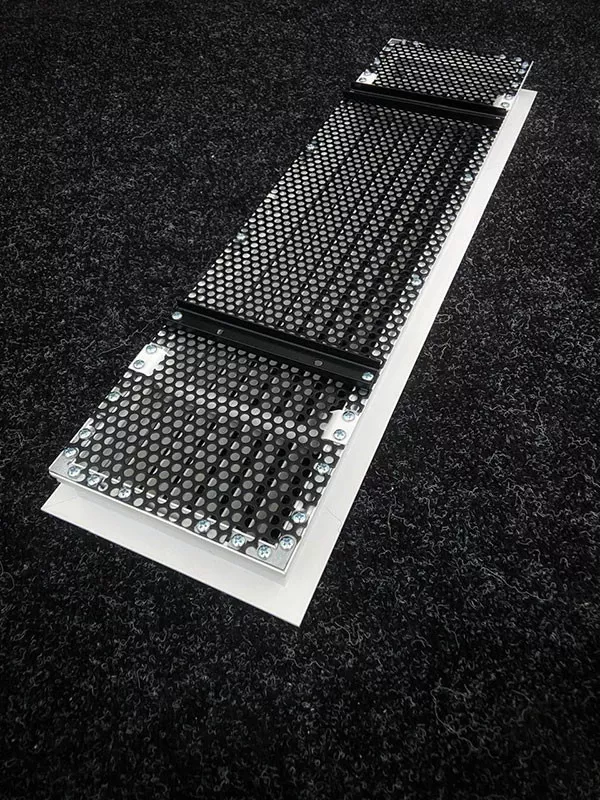

Дополнительные функции: выравниватель потока воздуха.

Особенности конструкции:

• рамка имеет полку под шпаклёвку 2,3 мм и углубления на фланце со специальной формой паза для лучшего сцепления шпаклёвки и исключения её отслоения;
• узкие ламели шириной 5,5 мм, образующие ровные щели шириной 10 мм;
• VLL-S — стационарные ламели, VLLS-S — съёмное ламельное полотно;
• любой размер с шагом 1 мм (минимальный – 200×75 мм, максимальный размер цельной решётки – 2000×1000 мм);
• решётки со съёмным полотном VLLS-S могут по запросу комплектоваться фильтром;
• возможна дополнительная комплектация выравнивателем воздуха;
• минимальный запас запотолочного монтажного пространства — 110 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204×55 мм, 110×55 мм, а также к системе BLAUFAST;
• возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР).
⚠ В комплект с решёткой не входит и заказывается отдельно.

КСД обеспечивает равномерное распределение воздушных масс через сечение решётки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащена устройством, регулирующим объём подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали толщиной 0,4–1,5 мм в зависимости от размера и пожеланий заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Типы КСД:

• КСД — стандартная камера с круглой врезкой;
• КСД-У — уменьшенная камера с круглой врезкой;
• КСД-У-О — уменьшенная камера с овальной врезкой;
• КСД-У-П — уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счёт сокращения монтажного пространства.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода — чем меньше воздуховод, тем компактнее адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
