Линейный диффузор скрытого монтажа VL-S под шпаклевку

Линейный диффузор скрытого монтажа VL-S под шпаклевку

Линейный диффузор VL-S - современное решение для незаметной интеграции вентиляционных систем в интерьер, обеспечивающее равномерное распределение воздуха при полной визуальной скрытости.

Конструктивные особенности и технические параметры

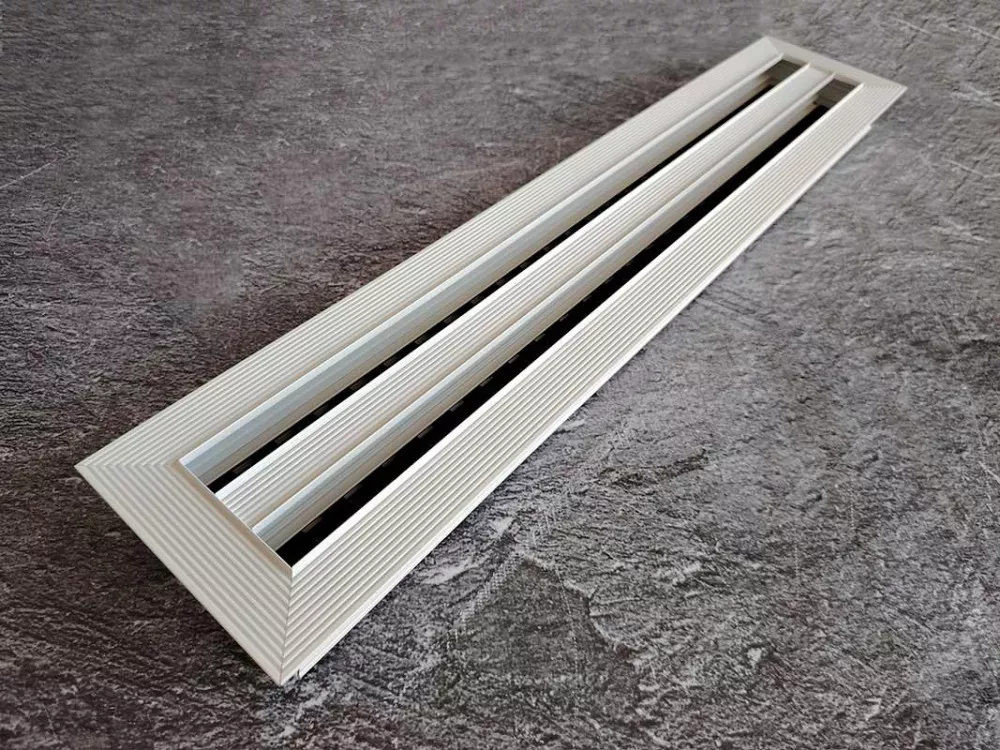

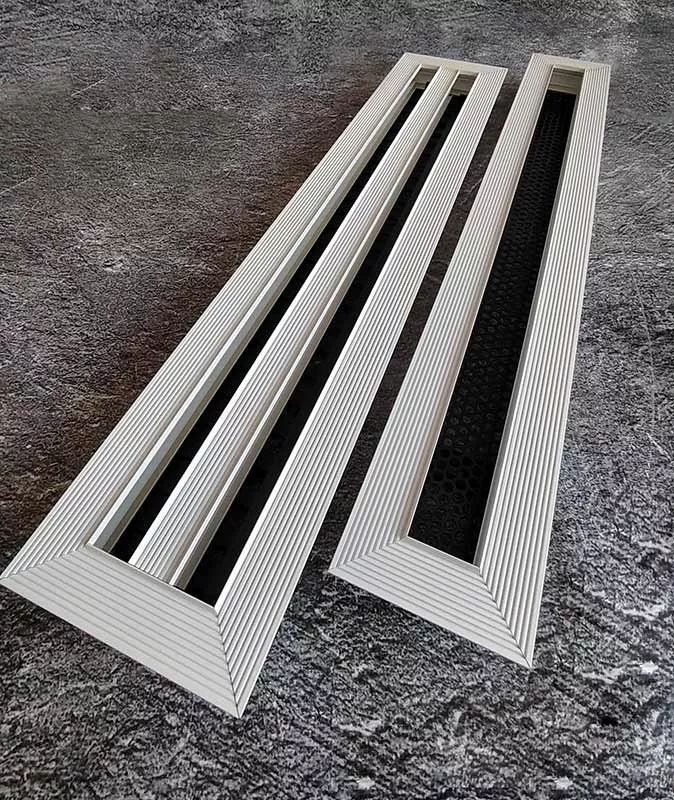

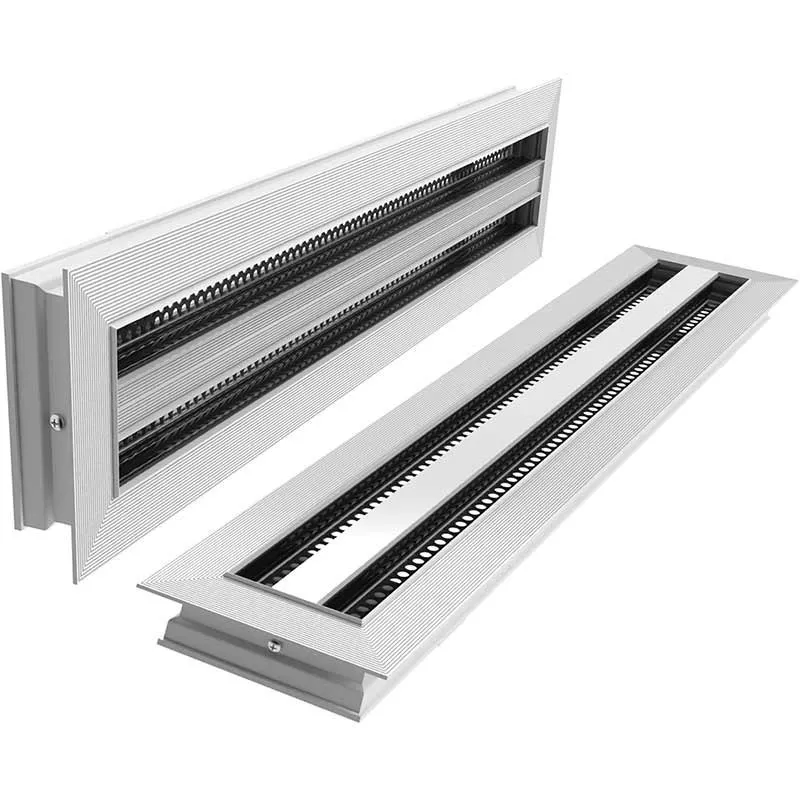

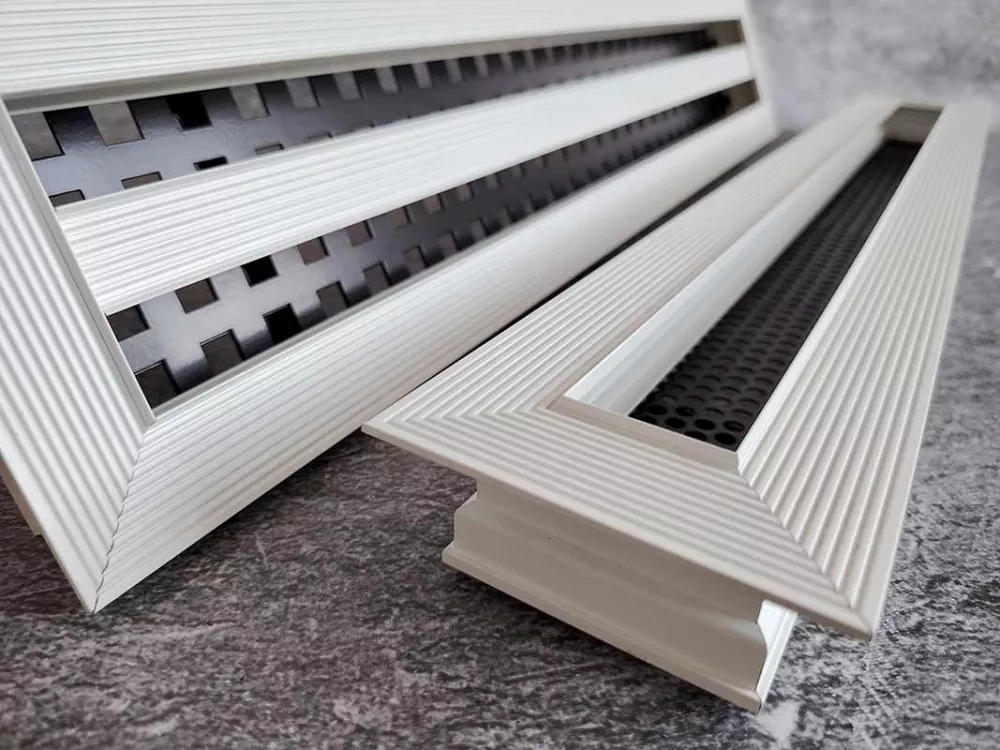

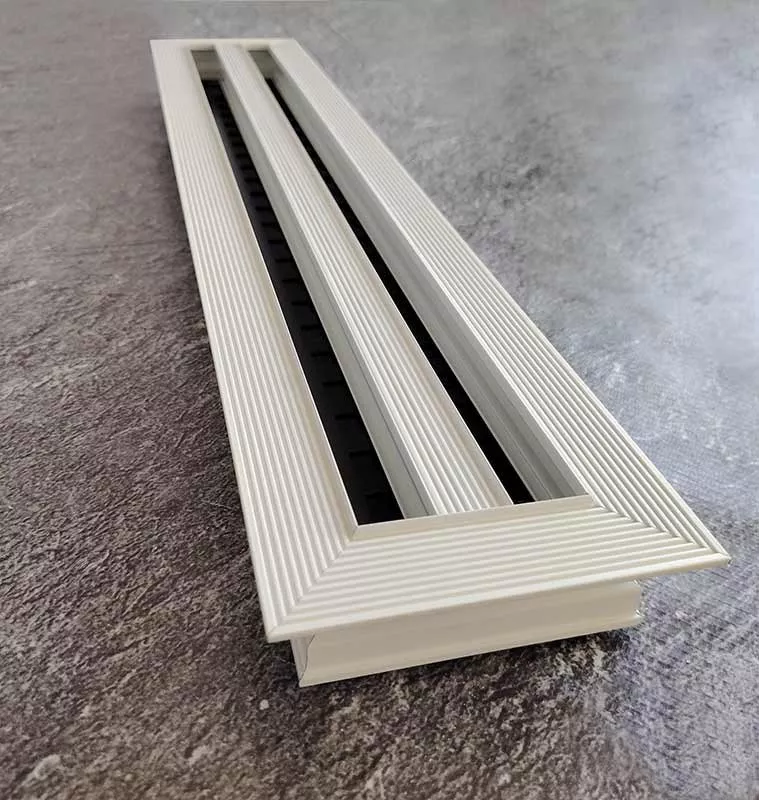

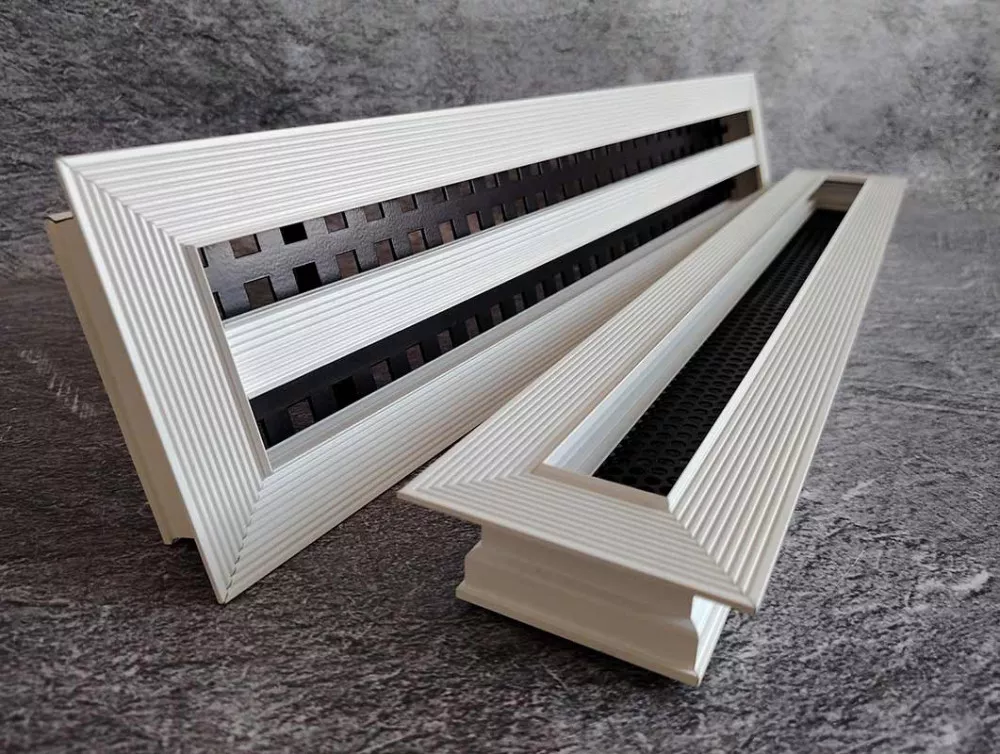

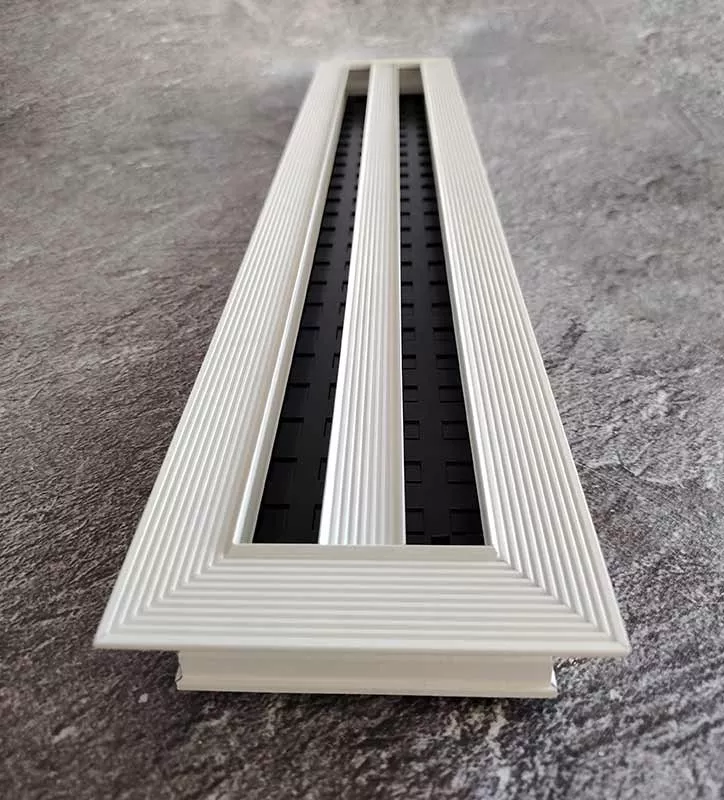

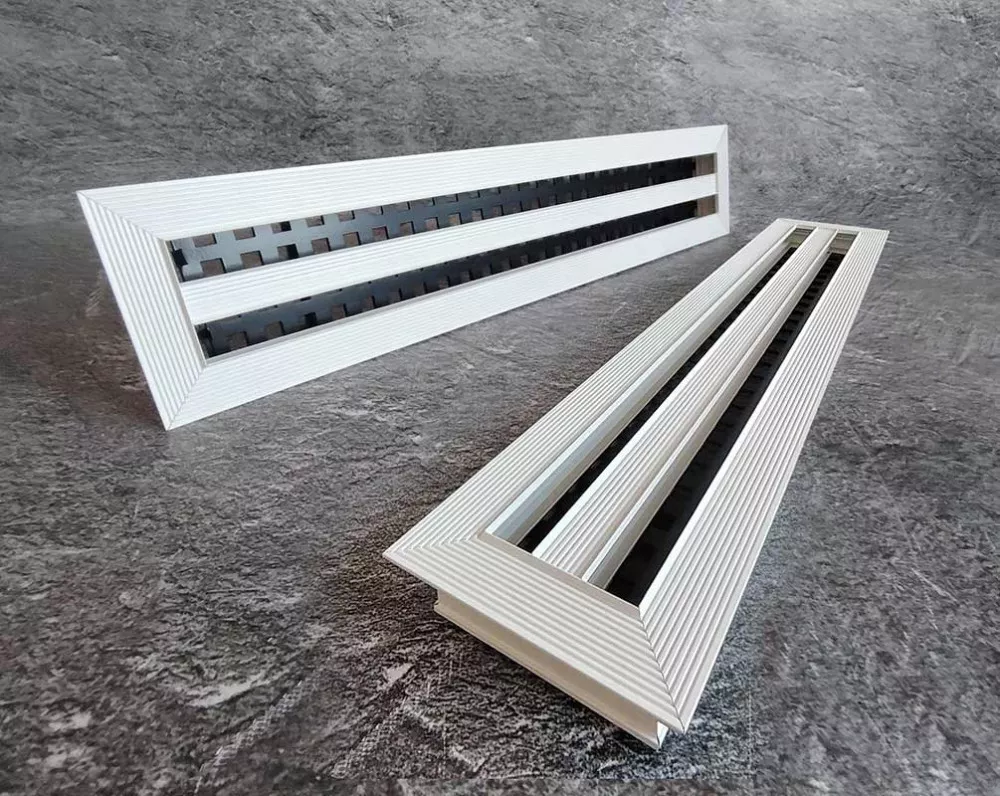

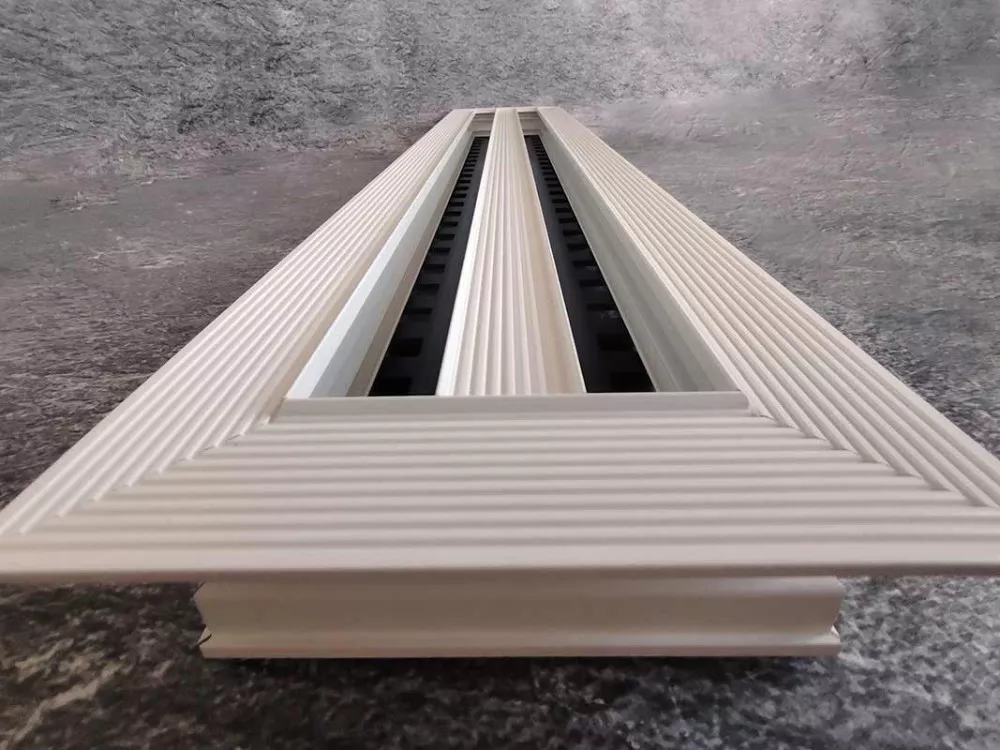

Линейный диффузор VL-S представляет собой щелевую решётку скрытого монтажа, предназначенную для установки под слой шпаклёвки. Конструкция профиля включает специальные углубления для обеспечения надёжной адгезии отделочных материалов, а также полку под шпаклёвку толщиной 2,3 мм.

Основные технические характеристики:

• Количество щелей: от 1 до 6
• Ширина щели: 20-70 мм
• Длина щели: 200-3000 мм (любой шаг)
• Минимальное монтажное пространство: 110 мм

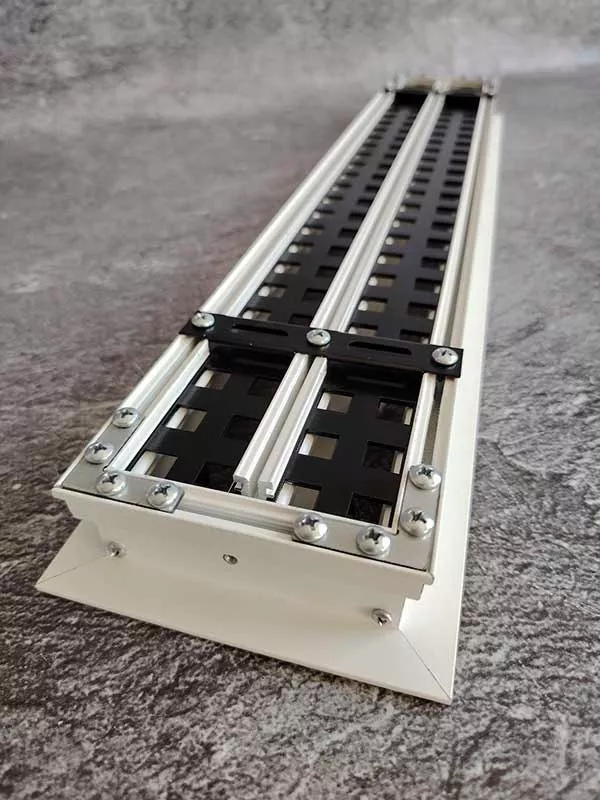

• Типы ламелей: видимые (Т- и С-образные) или скрытые (Н)

Варианты подключения и комплектации

Диффузор VL-S может комплектоваться различными дополнительными элементами для повышения функциональности системы вентиляции. Подключение к воздуховодам возможно через камеру статического давления (КСД или КСР).

Доступные варианты подключения:

• Круглые воздуховоды: 100, 125, 160, 200 мм
• Прямоугольные воздуховоды: 204×55 мм, 110×55 мм
• Система BLAUFAST
• Модульная сборка в непрерывные линии

Камеры статического давления

Для обеспечения равномерного распределения воздушных масс диффузоры VL-S комплектуются камерами статического давления различных типов. КСР дополнительно оснащаются регуляторами объёма подаваемого воздуха.

Типы камер статического давления:

• КСД — стандартная с круглой врезкой
• КСД-У — уменьшенная с круглой врезкой
• КСД-У-О — уменьшенная с овальной врезкой
• КСД-У-П — уменьшенная с прямоугольной врезкой

Монтажные особенности и применение

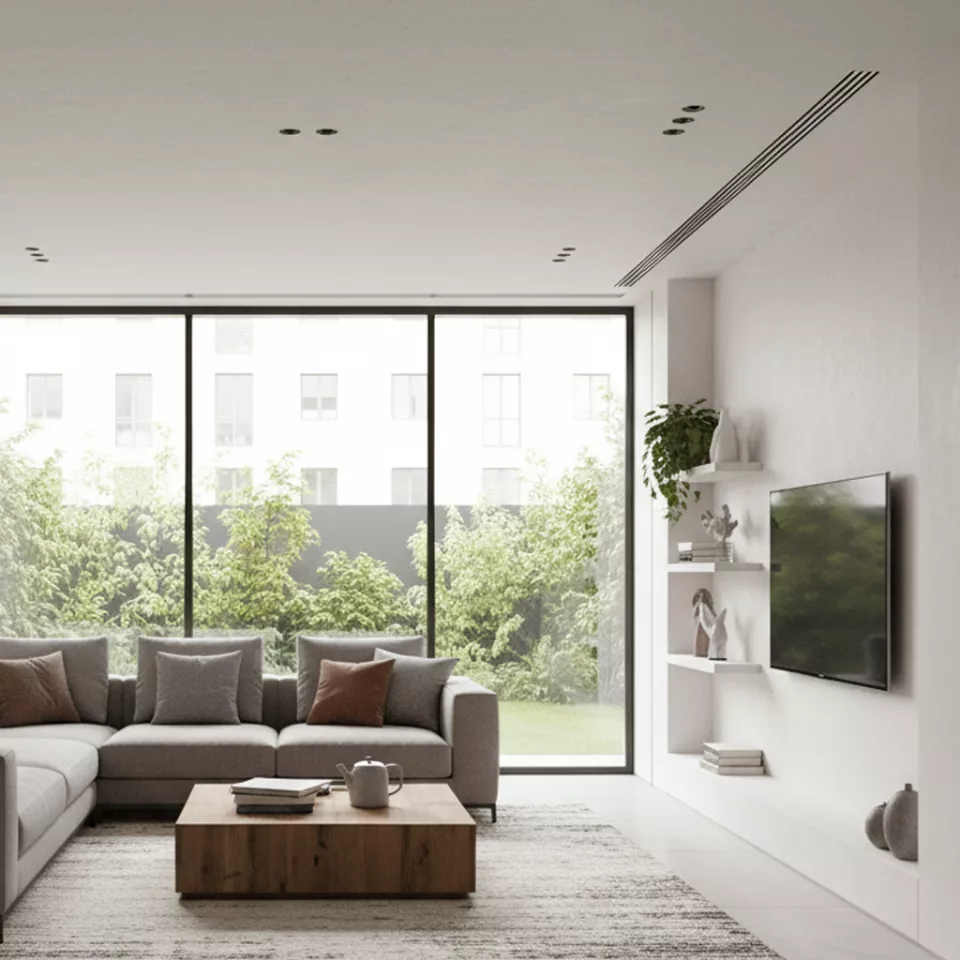

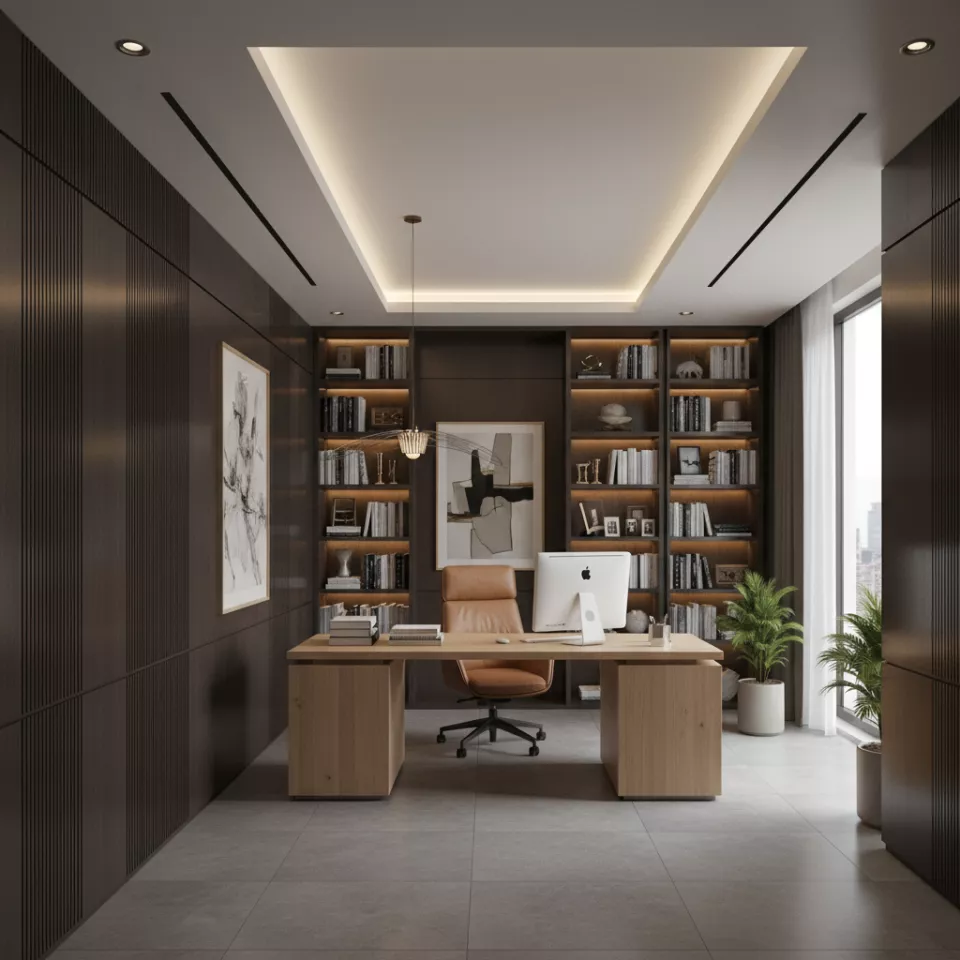

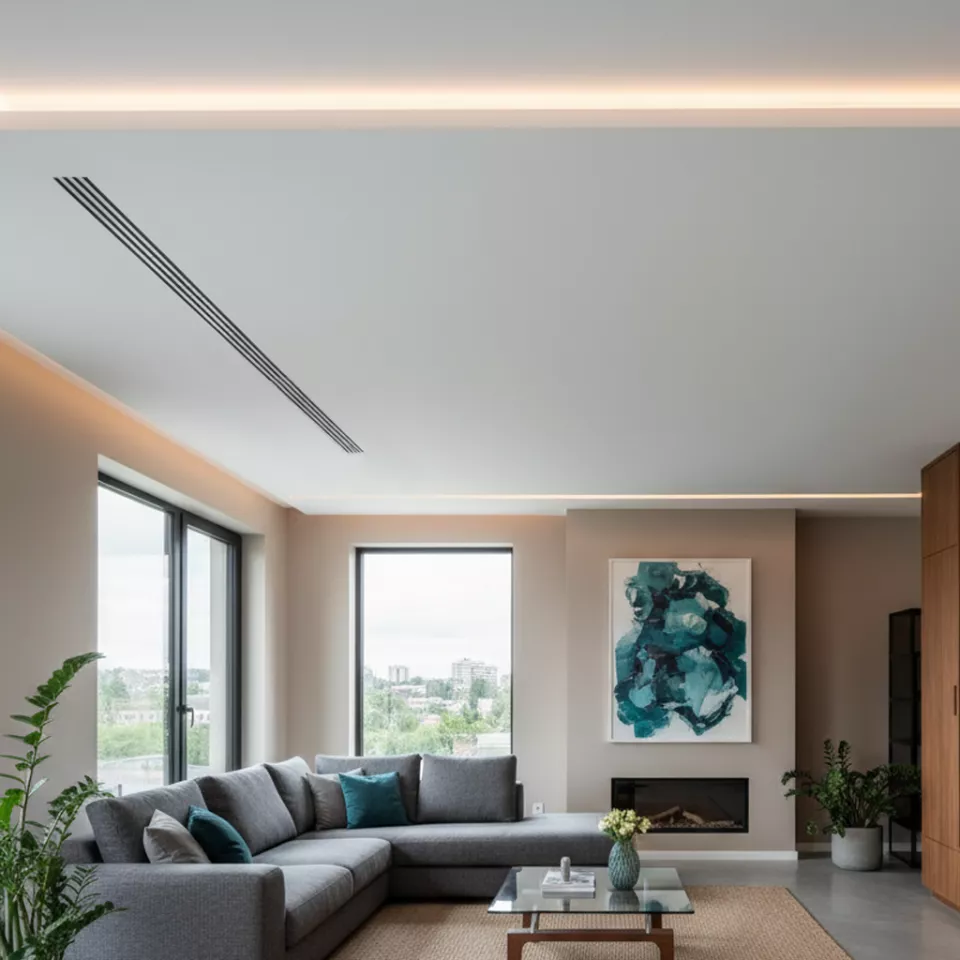

Диффузор VL-S предназначен для скрытого монтажа в жилых, офисных и торговых помещениях, где важна эстетика интерьера. Особенностью монтажа является возможность создания непрерывных линий из составных секций, включая угловые элементы.

Размер монтажного пространства зависит от типа подключаемого воздуховода и выбранной камеры статического давления. Уменьшенные версии КСД позволяют минимизировать занимаемое пространство без потери функциональности системы.

При выборе линейного диффузора VL-S необходимо учитывать параметры вентиляционной системы, требования к дизайну помещения и особенности монтажа. Правильно подобранное и установленное оборудование обеспечит эффективную работу вентиляции при полной визуальной интеграции в интерьер.
