Щелевой диффузор с видимой рамкой АДЛ-П

Линейный диффузор с видимой рамкой АДЛ-П для вентиляционных систем

Линейный диффузор модели АДЛ-П представляет собой современное решение для организации приточно-вытяжной вентиляции в различных типах помещений. Конструкция диффузора обеспечивает эффективное распределение воздушных масс с возможностью точной настройки параметров воздухораспределения.

Конструктивные особенности и варианты исполнения

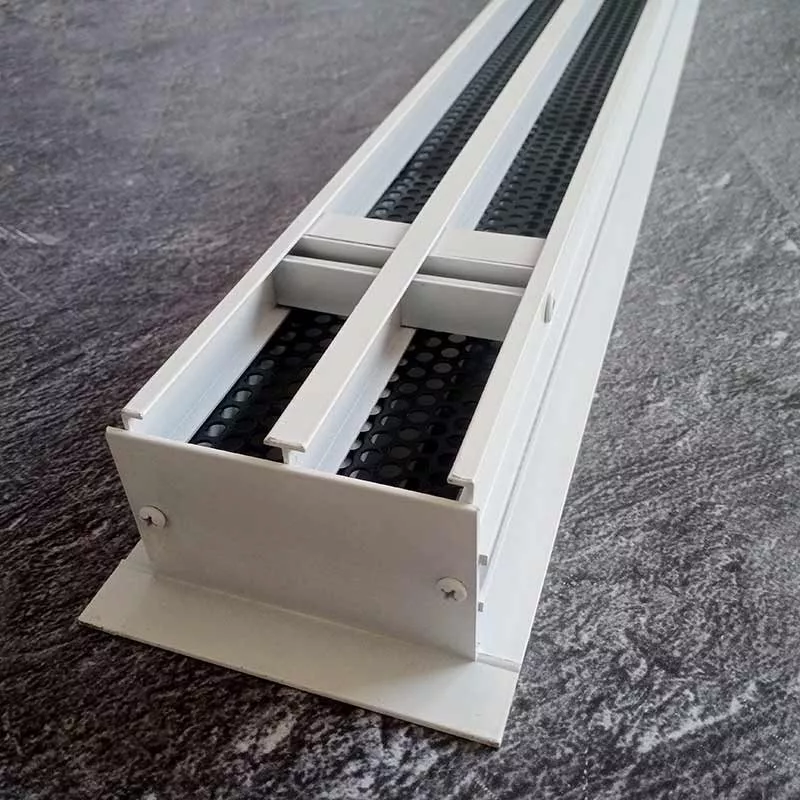

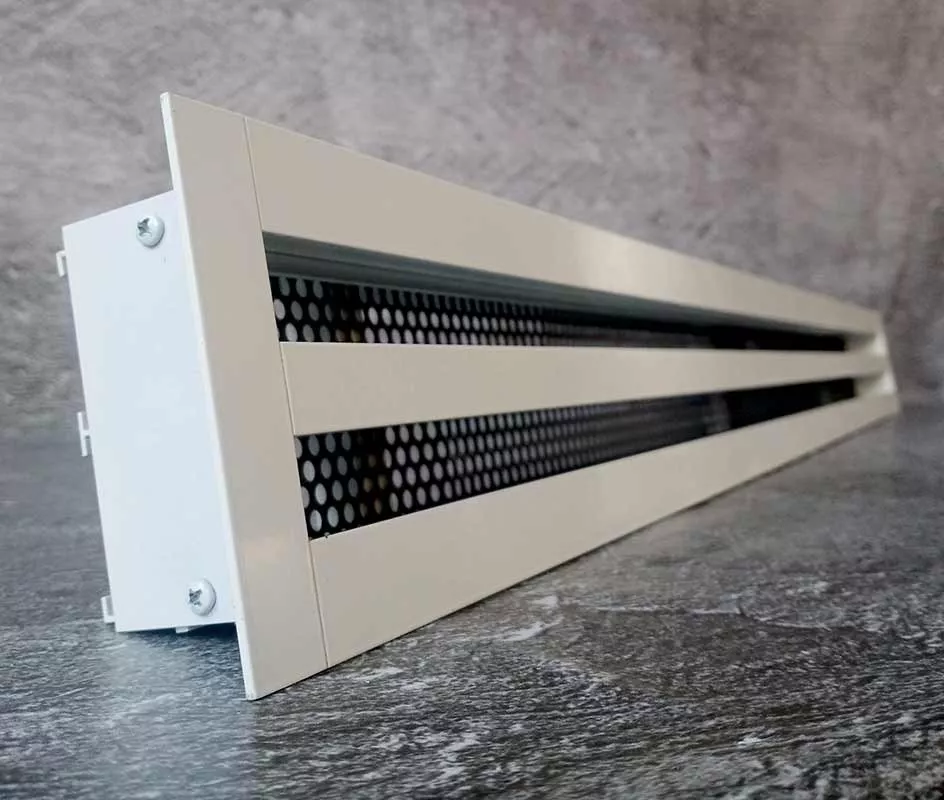

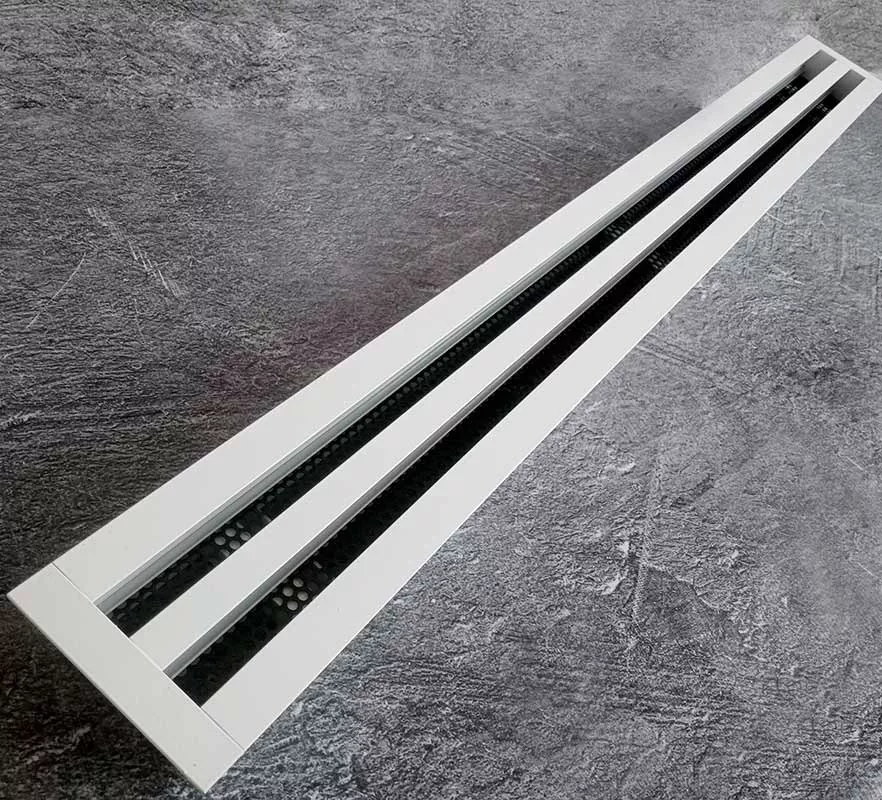

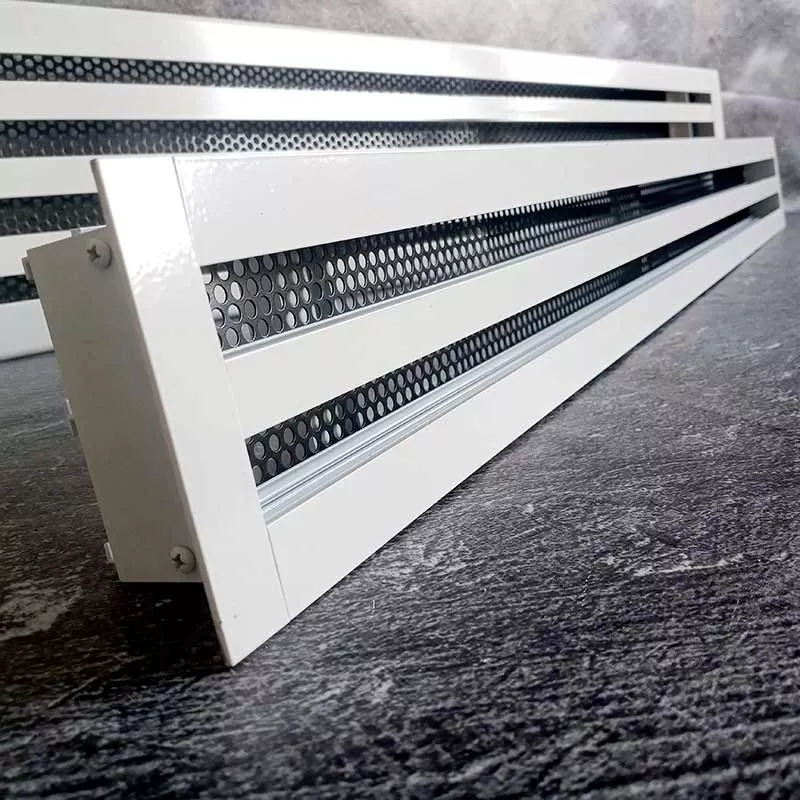

Диффузор АДЛ-П состоит из видимой рамы и выравнивателя потока воздуха, предлагаемого в различных вариантах исполнения:

• Количество щелей: от 1 до 10
• Возможность оснащения направляющими потока воздуха
• Варианты исполнения: одиночная секция либо составная конструкция
• Размерный ряд: от 150×50 мм до 3000×240 мм

Технические характеристики и материалы

Основные параметры диффузора АДЛ-П:

• Материал: экструдированный алюминиевый профиль марки АД31 (ГОСТ 22233-2001)

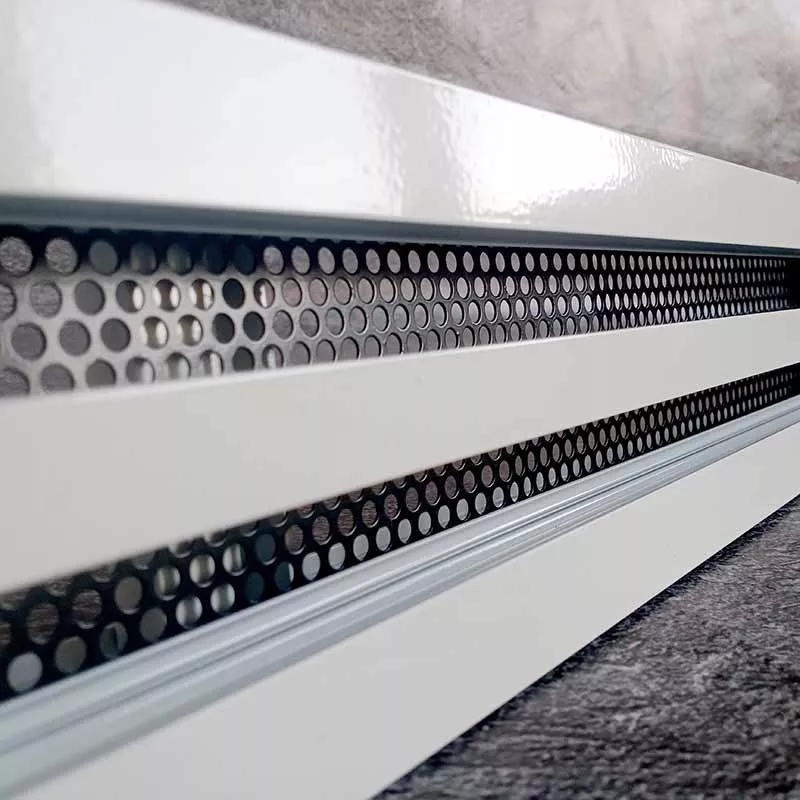

• Базовое покрытие: корпус — RAL 9016 (белый), перфорированная кассета — RAL 9005 (чёрный)
• Возможность индивидуального окрашивания в любой цвет по каталогу RAL
• Оснащение камерами статического давления (КСД или КСР)

Линейный диффузор АДЛ-П с возможностью комплектации различными камерами статического давления обеспечивает гибкость при проектировании вентиляционных систем, позволяя адаптировать решение под конкретные технические требования и архитектурные особенности помещения.

Камеры статического давления

Диффузоры АДЛ-П оснащаются различными типами камер статического давления:

• КСД — стандартная камера с круглой врезкой
• КСД-У — уменьшенная камера с круглой врезкой
• КСД-У-О — уменьшенная камера с овальной врезкой
• КСД-У-П — уменьшенная камера с прямоугольной врезкой

Камеры изготавливаются из оцинкованной листовой стали толщиной 0,4–1,5 мм и по умолчанию поставляются неокрашенными. Камеры с овальной и прямоугольной врезками позволяют минимизировать монтажное пространство.

Установка и эксплуатация

Монтаж диффузора АДЛ-П выполняется после завершения финишной отделки потолка. Особенности установки включают:

• Крепление винтовым соединением к закладным деталям в КСД
• Использование подвижных крепёжных элементов на тыльной стороне решётки
• Применение выравнивающих пластин-коннекторов для непрерывных конструкций
• Возможность регулировки положения после установки

Диффузор АДЛ-П предназначен для использования в офисных, административных, торговых и промышленных помещениях, где требуется эффективное распределение воздушных масс с сохранением эстетичного внешнего вида. Разнообразие вариантов исполнения позволяет подобрать оптимальное решение для конкретных условий эксплуатации.
