Щелевой приточно-вытяжной диффузор АДЛ-З

Щелевой приточно-вытяжной диффузор АДЛ-З — аналог решетки АНС

Конструктивные особенности и область применения

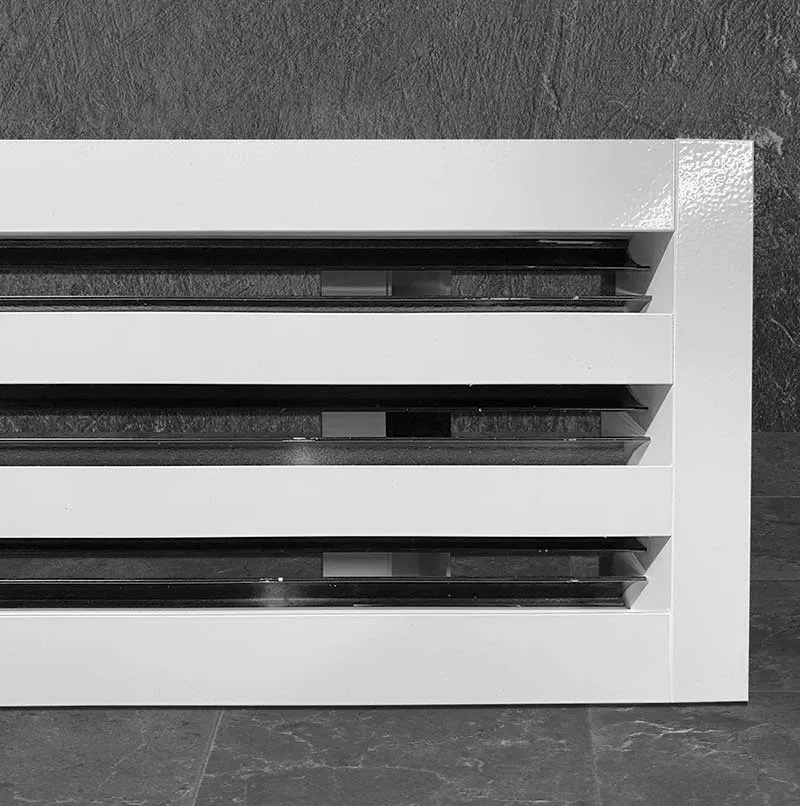

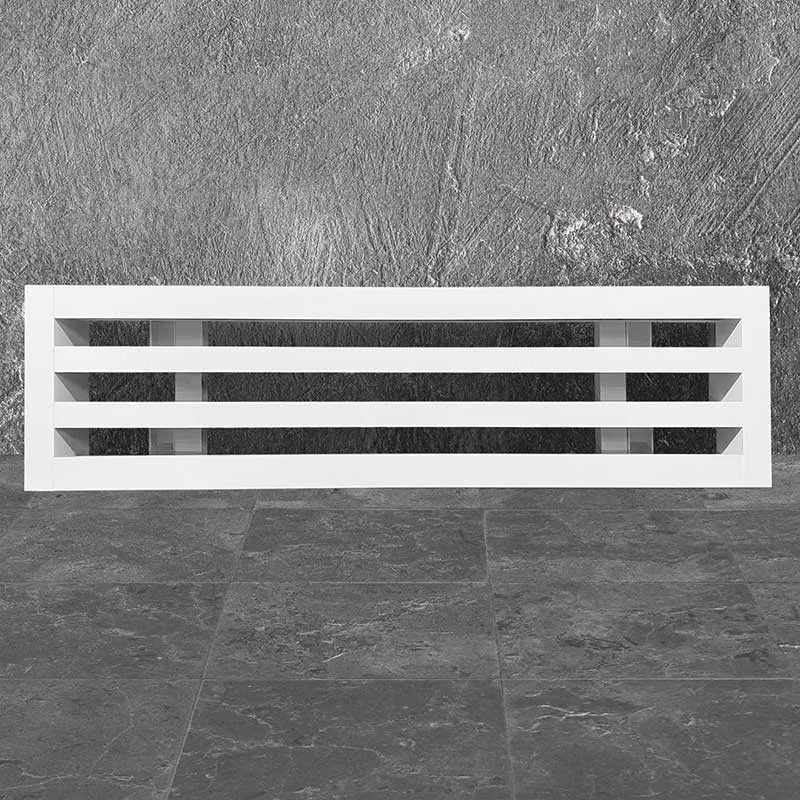

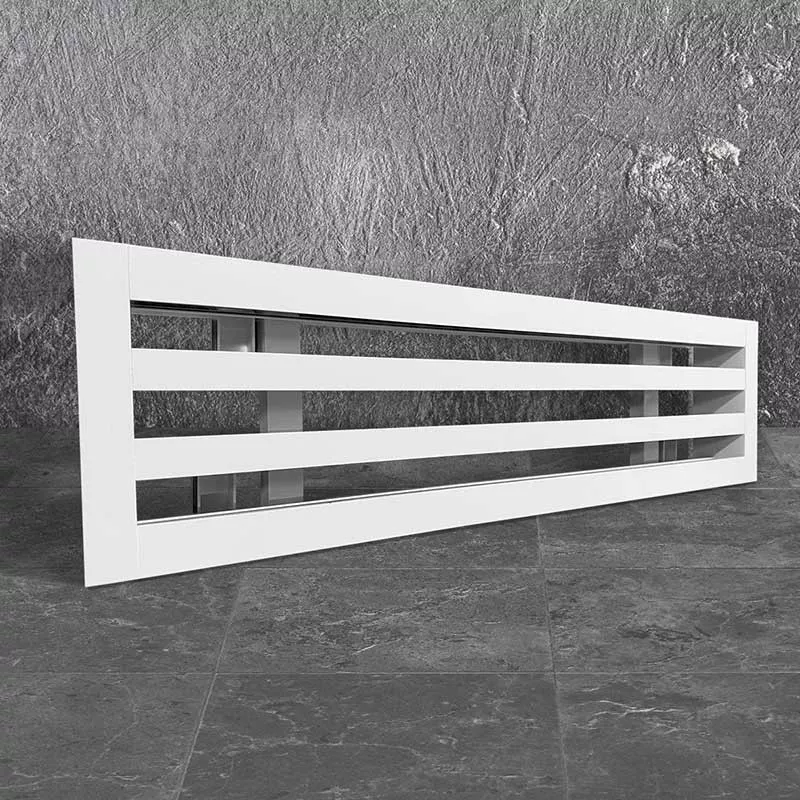

Щелевой диффузор модели АДЛ-З представляет собой современное решение для систем кондиционирования, являясь функциональным аналогом решетки АНС. Конструкция изделия предусматривает наличие регулируемых ламелей, позволяющих точно направлять воздушный поток в помещении, при этом клапан расхода воздуха отсутствует. Может использоваться как самостоятельное изделие в виде одиночной секции либо в составе сборной конструкции.

После установки видимой частью остаётся только рамка решетки, которая аккуратно перекрывает монтажный проём. Количество щелей в изделии может варьироваться от 1 до 10, что позволяет подобрать оптимальное решение для конкретных условий эксплуатации.

Технические характеристики и производственные возможности

Диффузоры АДЛ-З изготавливаются из экструдированного алюминиевого профиля марки АД31, соответствующего требованиям ГОСТ 22233-2001. Стандартная комплектация предполагает окраску корпуса в белый цвет RAL 9016, однако по индивидуальному заказу возможна покраска в любой оттенок по каталогу RAL.

Производитель предлагает как типовые типоразмеры, так и изготовление на заказ с шагом 1 мм. Основные размерные диапазоны:

• Минимальные габариты: 150×50 мм
• Максимальные габариты: 3000×240 мм

Для подключения к сети воздуховодов диффузоры оснащаются камерами статического давления (КСД или КСР), которые обеспечивают равномерное распределение воздушных масс.

Комплектация и особенности установки

Камеры статического давления производятся из оцинкованной стали толщиной 0,4–1,5 мм и по умолчанию поставляются без окраски. Доступны следующие варианты исполнения:

• КСД — стандартная версия с круглой врезкой
• КСД-У — уменьшенная камера с круглой врезкой
• КСД-У-О — компактная модель с овальной врезкой
• КСД-У-П — уменьшенная камера с прямоугольной врезкой

Монтаж решетки выполняется после завершения финишной отделки потолка. Крепление осуществляется винтовым соединением к закладным элементам в КСД через специальные подвижные крепёжные элементы, расположенные на тыльной стороне изделия. При создании непрерывных конструкций необходимо использовать выравнивающие пластины-коннекторы, которые поставляются в комплекте с составными секциями и крепятся заклёпками 4×6.

Размер монтажного пространства (W) определяется диаметром подключаемого воздуховода — чем меньше сечение воздуховода, тем компактнее получается переходник. Производитель указывает рекомендуемые размеры воздуховодов в каталоге, но по специальному запросу возможна адаптация под любые параметры врезки.
