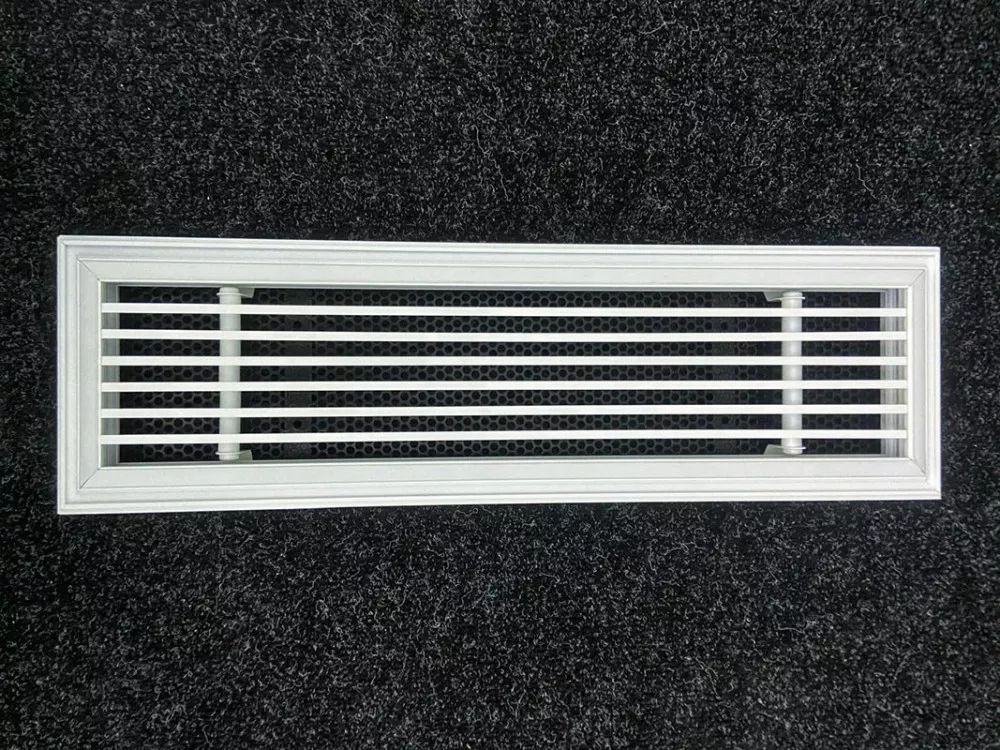

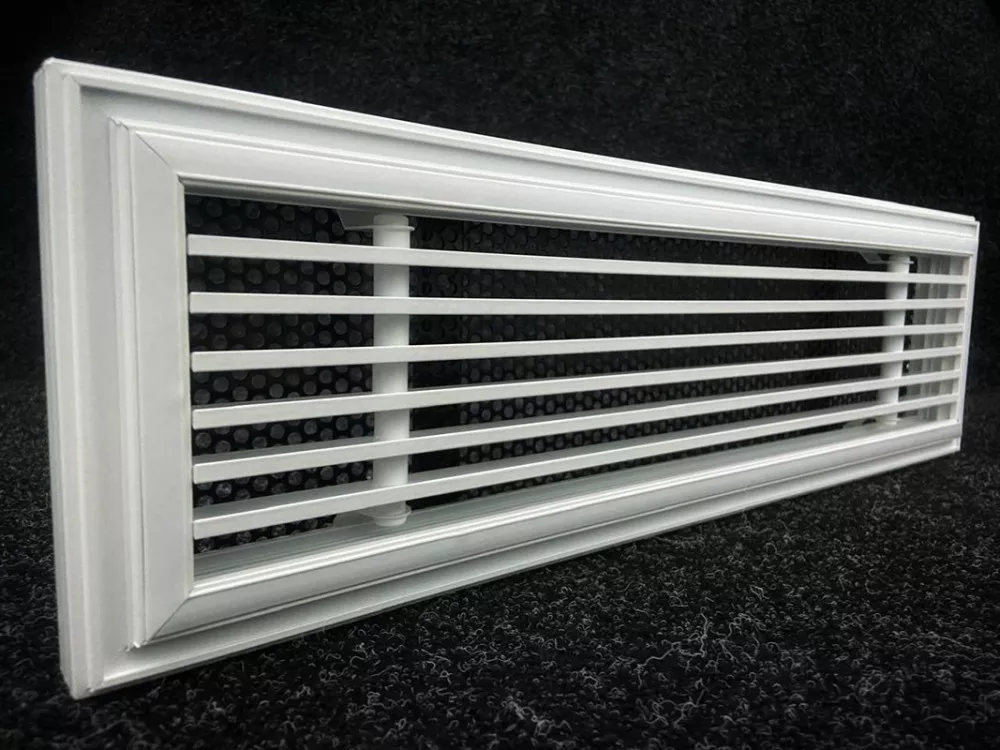

Скрытая решетка в натяжной потолок VLL-F

Скрытая решетка в натяжной потолок VLL-F

Скрытая установка в натяжной потолок
Назначение: приток / вытяжка.
Место монтажа: жилые и общественные помещения.
Этап отделки: черновая отделка.
Совместимость: любое полотно (ПВХ, ткань).

Особенности конструкции:

• рама диффузора оснащена специальным пазом с резиновым уплотнителем (демпфером) для фиксации натяжного полотна;
• демпфер имеет запатентованную форму, обеспечивающую надёжную фиксацию полотна за счёт прижимного «язычка», который жёстко и надёжно удерживает полотно на профиле рамы диффузора без дополнительных средств (например, склеивания или приваривания полотна к гарпуну);
• узкие ламели шириной 5,5 мм, образующие ровные щели шириной 10 мм;
• любой размер с шагом 1 мм (минимальный – 200×100 мм, максимальный для VLL-F – 2000×1000 мм, для VLLS-F – 2000×500 мм);
• VLL-F — стационарные ламели, VLLS-F — съёмное ламельное полотно;

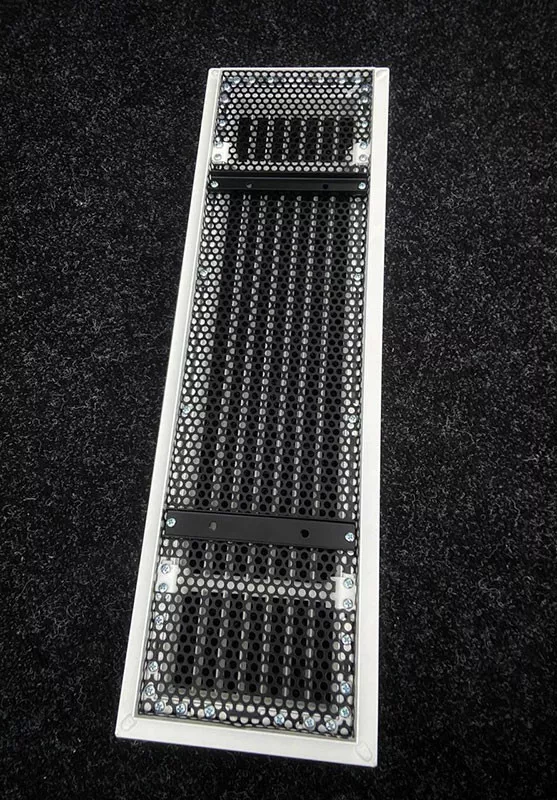

• решётки со съёмным полотном VLLS-F могут по запросу комплектоваться фильтром;
• возможна дополнительная комплектация выравнивателем воздуха;
• минимальный запас запотолочного монтажного пространства — 104 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204×55 мм, 110×55 мм, а также к системе BLAUFAST;
  возможна модульная сборка в непрерывную линию из составных секций.

Камера статического давления. Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс по сечению решётки.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащена устройством, регулирующим объём подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали толщиной 0,4–1,5 мм в зависимости от размера и пожеланий заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Типы КСД:

• КСД — стандартная камера с круглой врезкой;
• КСД-У — уменьшенная камера с круглой врезкой;
• КСД-У-О — уменьшенная камера с овальной врезкой;
• КСД-У-П — уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счёт сокращения монтажного пространства.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода — чем меньше воздуховод, тем компактнее переходник для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить переходник с любой врезкой.

Используемые материалы. Щелевые решётки VLL-F и VLLS-F изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решётки окрашивается в стандартный белый цвет RAL 9016 матовый, а внутреннее исполнение — в чёрный цвет RAL 9005 матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали толщиной 0,4–1,5 мм в зависимости от размера и пожеланий заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
