Щелевой диффузор для натяжного потолка РЭД-ЛУК-IZI-РУ
Щелевой диффузор для натяжного потолка РЭД-ЛУК-IZI-РУ
14 200 ₽
/шт
—
+
Описание
Описание
Характеристики
Чертеж
Пример заказа
Скачать описание

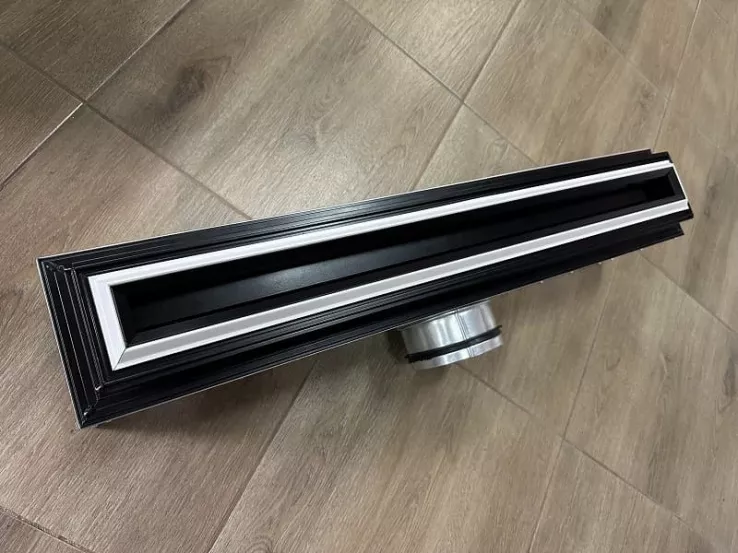

Щелевой диффузор для натяжного потолка РЭД-ЛУК-IZI-РУ

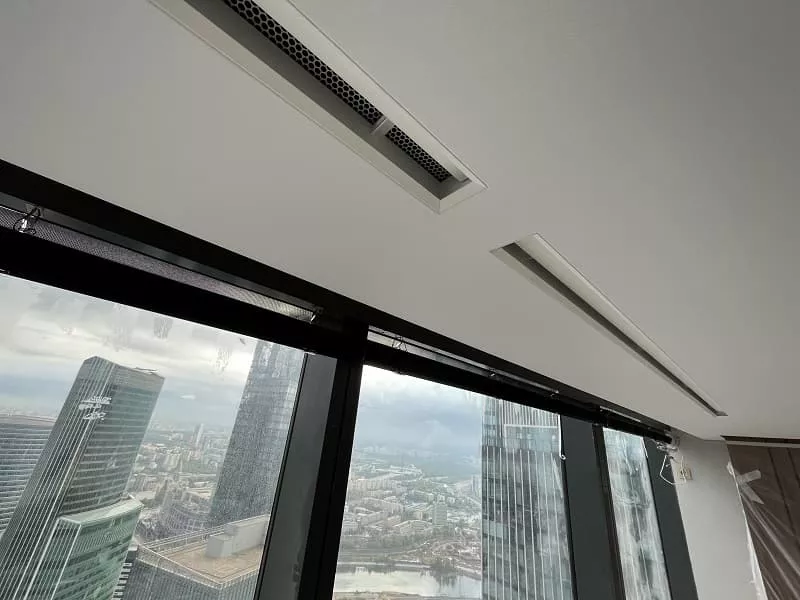

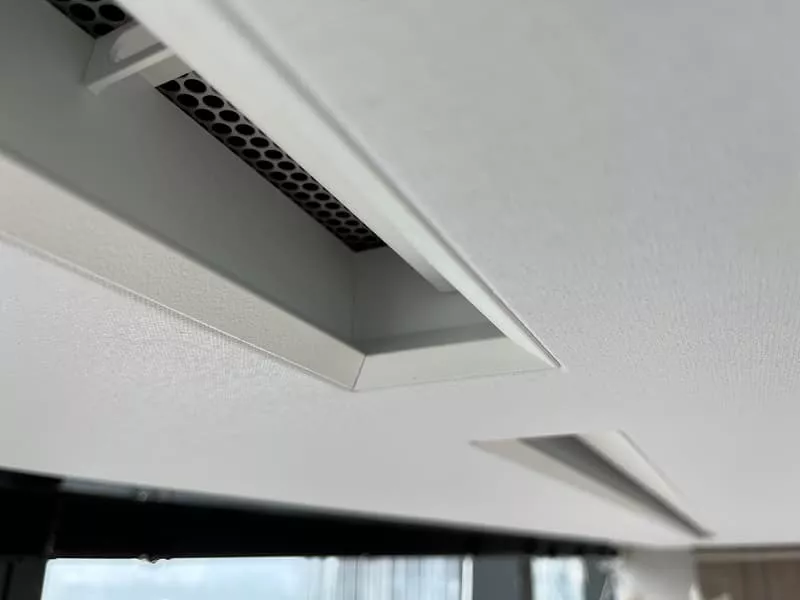

Щелевой диффузор скрытого монтажа для натяжного
потолка применяются в жилых, торговых и офисных
помещениях в системах приточно-вытяжной вентиляции
и кондиционирования воздуха.
Конструкция

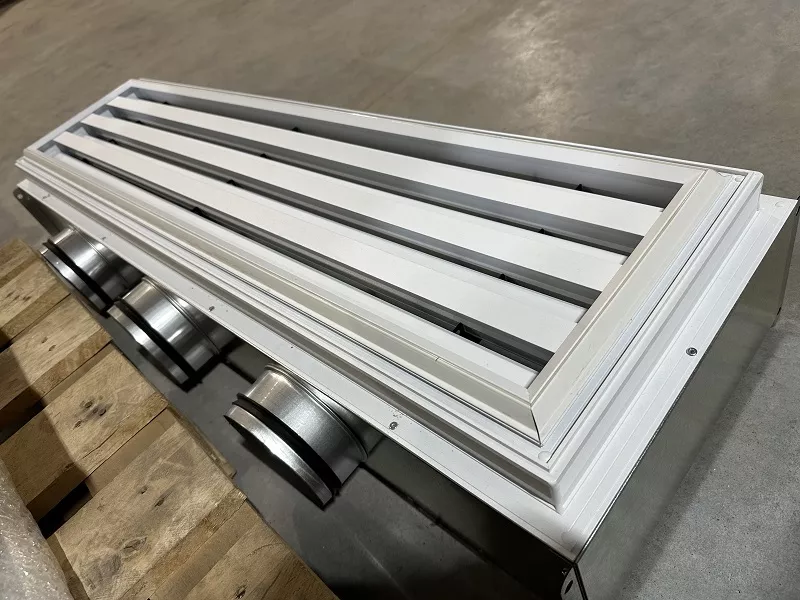

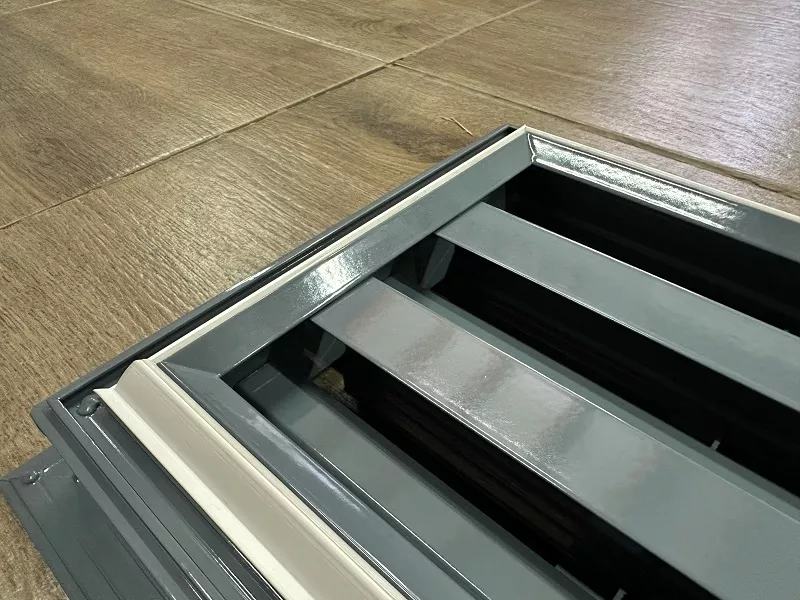

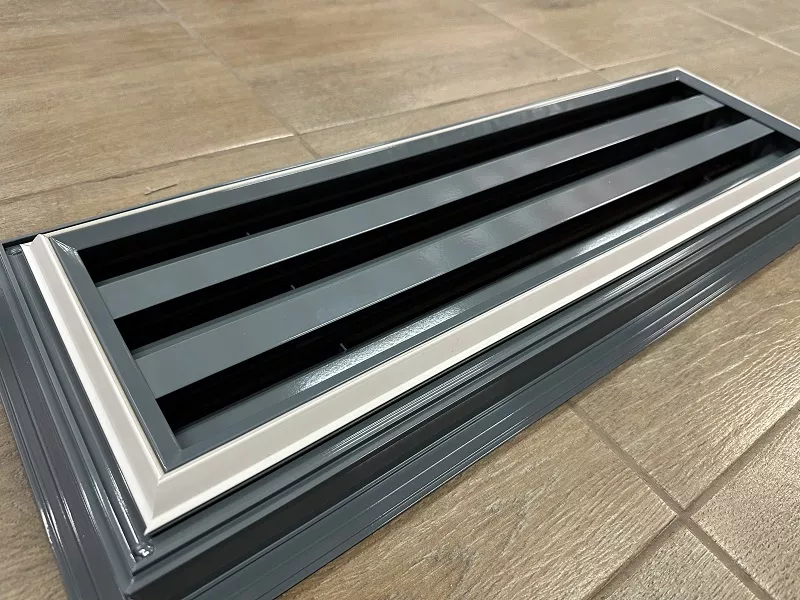

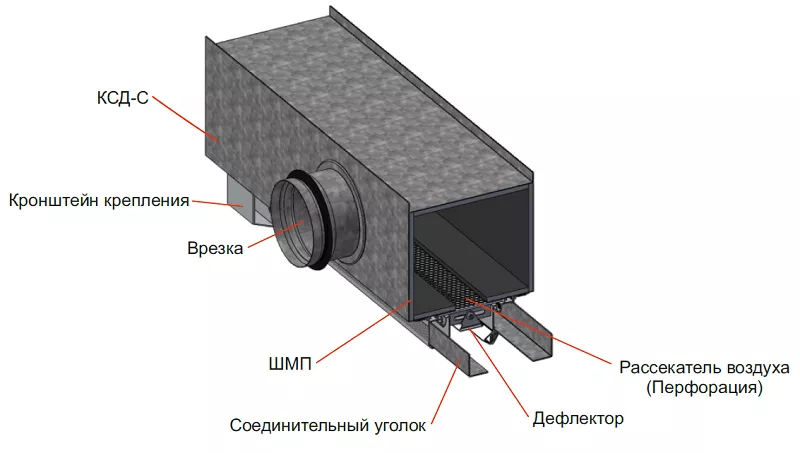

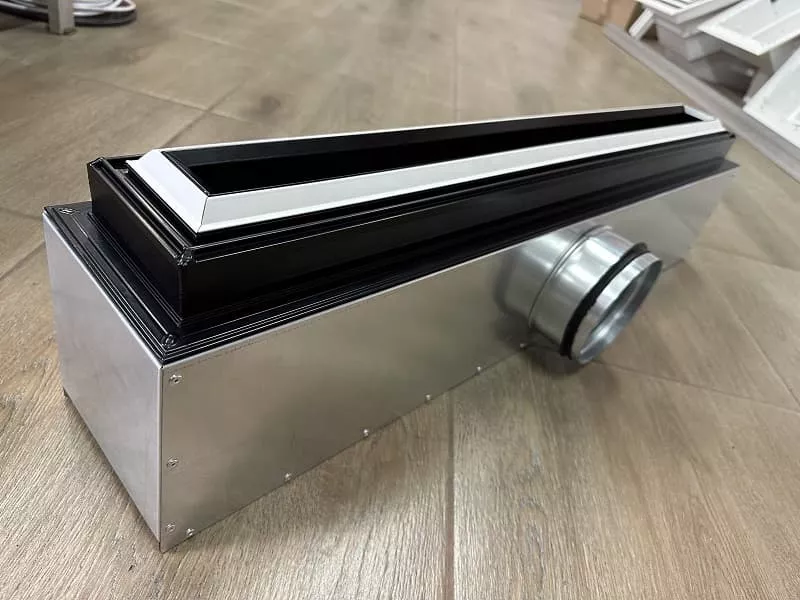

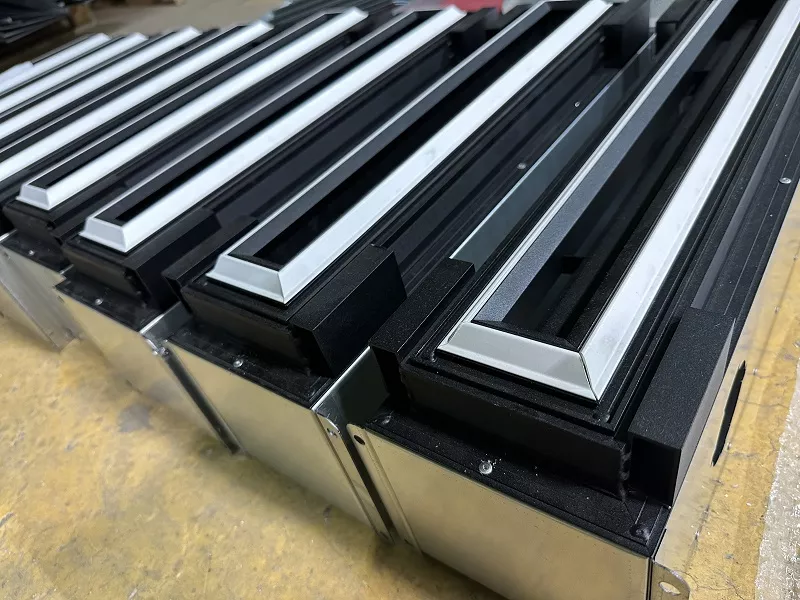

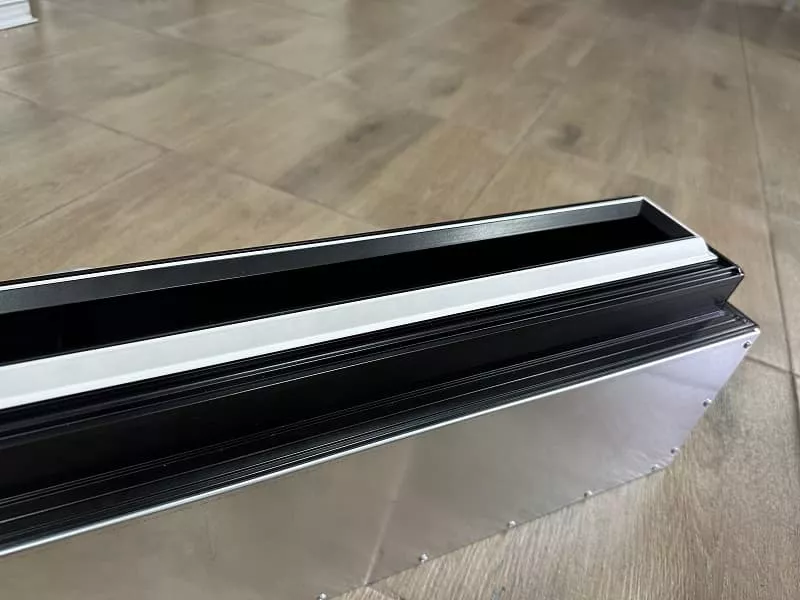

Диффузор РЭД-ЛУК-IZI-РУ с КСД изготавливается из
алюминиевого профиля и присоединённого к нему КСД
(камера статического давления) из оцинкованной стали

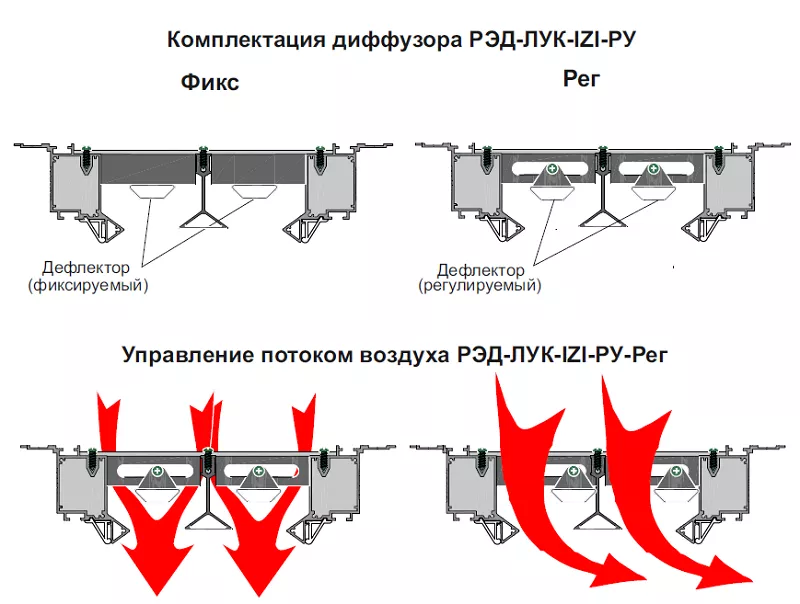

с врезками для подключения к воздуховодам. РЭД-ЛУКIZI-РУ имеет подвижную ламель со скрытой
регулировкой на пружине для изменения направления
потока воздуха.
Конструкция профиля диффузора предусматривает
специальный паз для пластиковой защелки с
запатентованной технологией Flexy IZI, что позволяет
надежно зафиксировать полотно натяжного потолка в
диффузоре. Врезки для подсоединения воздуховодов к
камере статического давления (КСД), возможно
разместить сверху, сбоку или с торца. КСД может быть с
одной или несколькими врезками, круглой, овальной,
прямоугольной формы или по типу BlauFast, Flexag,
Ventyflex и прочее.
По дополнительному запросу КСД может
укомплектовываться тепло-шумопоглощающим
материалом с внутренней части или быть окрашенным,
а так же возможна установка регулирующего
устройства.
Покрытие
Порошковое
Размер
Минимальный рекомендуемый размер 300 мм.
Максимальный рекомендуемый размер 4000 мм.
Размер щели диффузора 30 мм.
Количество щелей от 1 до 6.
Монтаж
Инструкция в техническом каталоге
Характеристики
Монтаж
В натяжной потолок / Потолочный встраиваемый
Материал
Алюминий
Чертеж

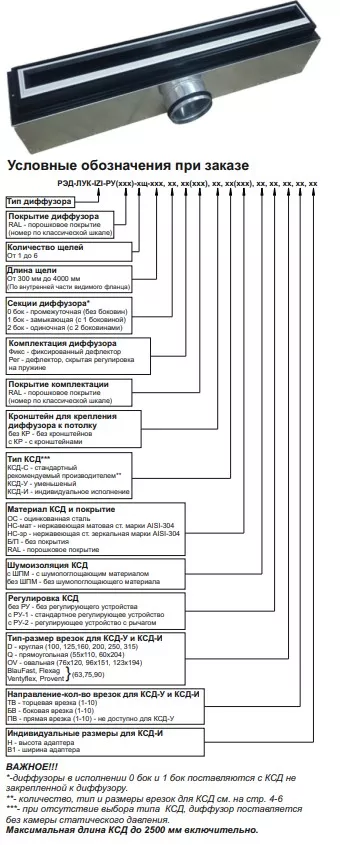

Пример заказа
Примеры:
1) РЭД-ЛУК-IZI-РУ(RAL9005)-1щ-1000, 2 бок,
Фикс(RAL9005), без КР, КСД-С, ОС(Б/П), без ШПМ, с РУ
Щелевой диффузор для натяжного потолка РЭД-ЛУК-IZIРУ, цвет диффузора RAL9005 (глубокий черный), с одной
щелью, ширина щели 30 мм, длина щели 1000 мм,

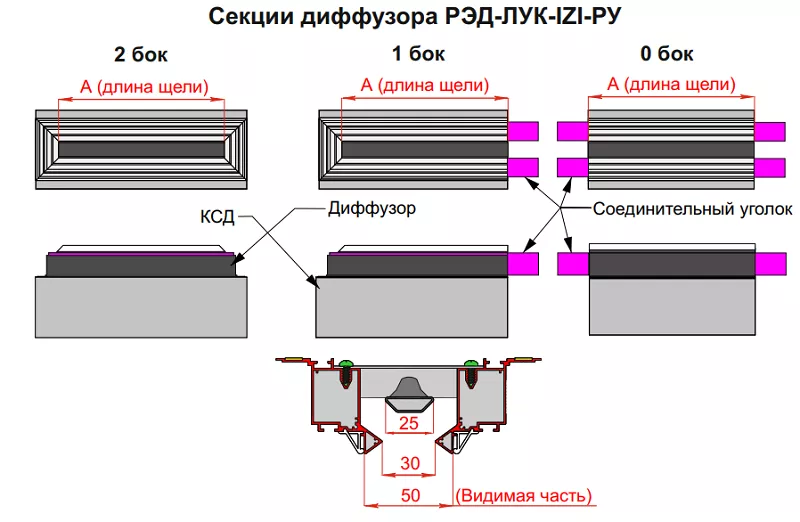

одиночный (с двумя боковинами), с фиксированным
дефлектором - цвет RAL9005 (глубокий черный), без
кронштейнов крепления, со стандартным КСД-С, из
оцинкованной стали без покраски, без
шумопоглощающего материала, без регулирующего
устройства
2) РЭД-ЛУК-IZI-РУ(RAL9005М)-2щ-2000, 0 бок,
Фикс(RAL9016), без КР, КСД-У, НС-мат(Б/П), с ШПМ, без
РУ, D(160), БВ(3)
Щелевой диффузор для натяжного потолка РЭД-ЛУК-IZIРУ, цвет диффузора RAL9005М (глубокий черный
матовый), с двумя щелями, ширина щели 30 мм, длина
щели 2000 мм, промежуточный (без боковин), с
фиксированным дефлектором - цвет RAL9016
(транспортный белый), без кронштейнов крепления, с
уменьшенным КСД-У, из нержавеющей матовой стали, без
покраски, с шумопоглощающим материалом, без
регулирующих устройств, круглые врезки диаметром 160
мм, боковые 3 штуки.
3) РЭД-ЛУК-IZI-РУ(RAL9005М)-3Щ-1500, 1 бок,
Рег(RAL9005М), без КР
Щелевой диффузор для натяжного потолка РЭД-ЛУК-IZIРУ, цвет диффузора RAL9005М (глубокий черный
матовый), с тремя щелями, ширина щели 30 мм, длина
щели 1500 мм, замыкающий (1 боковина), с дефлектором,
скрытая регулировка на пружине - цвет RAL9005М
(глубокий черный матовый), без КСД.
