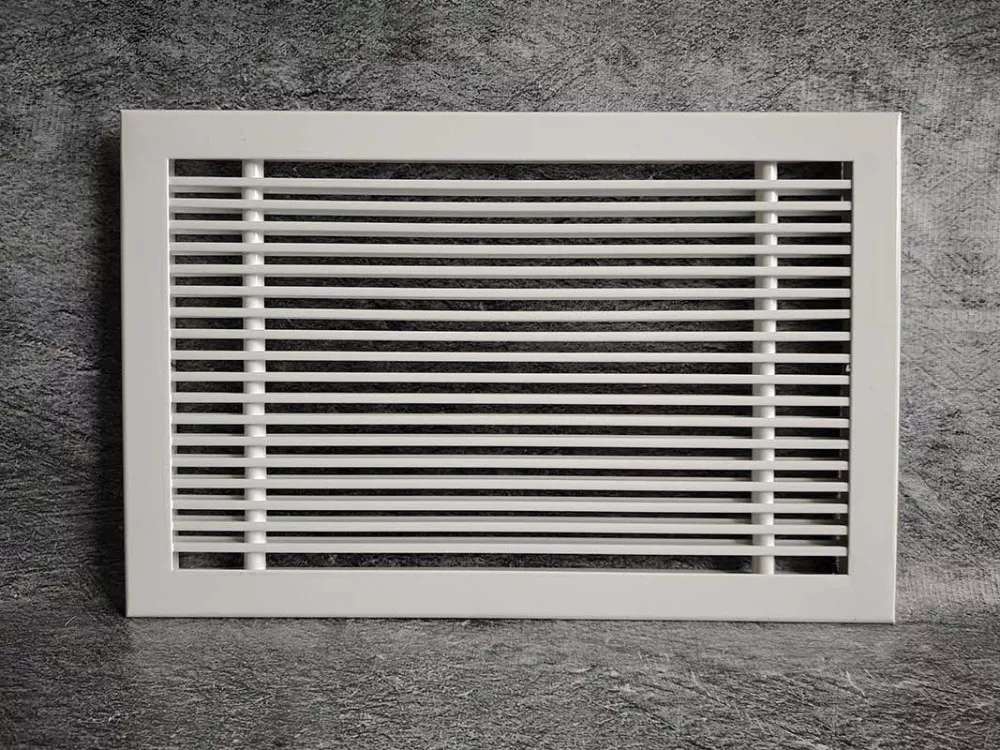

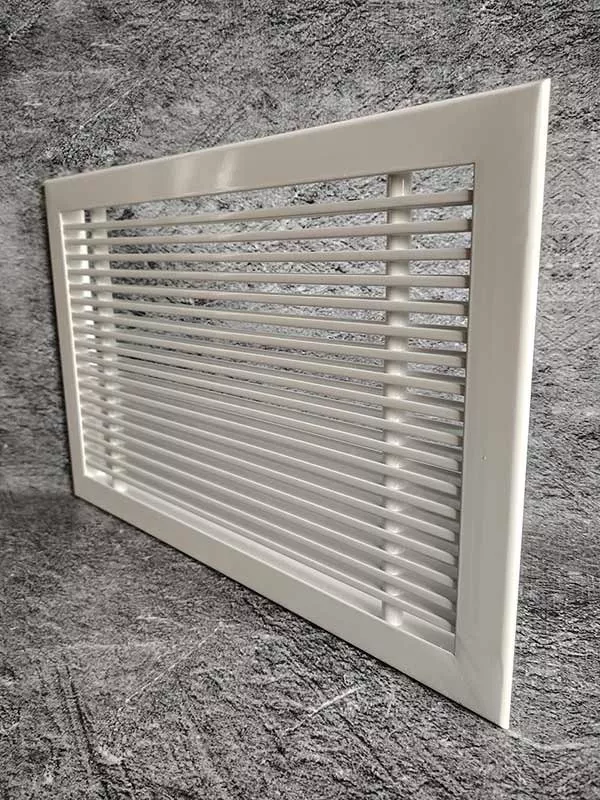

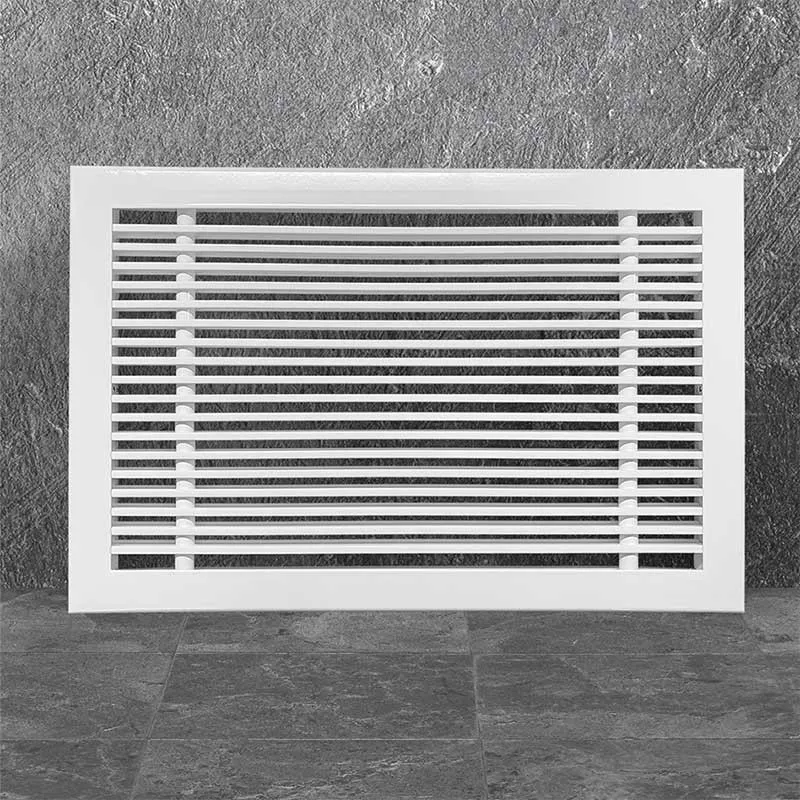

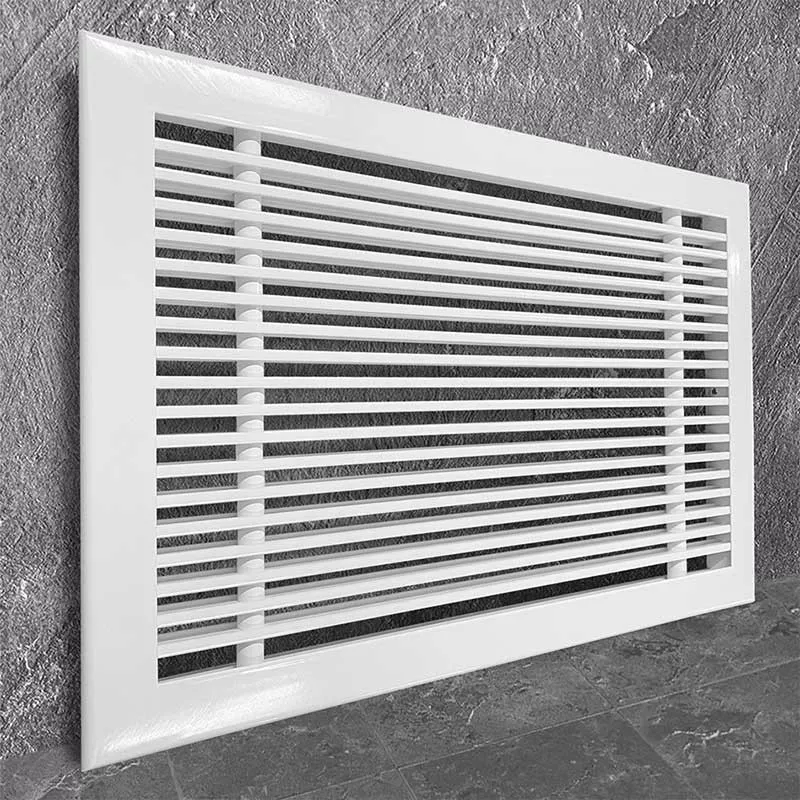

Настенная декоративная решетка РАН-Б

Настенная декоративная решетка РАН-Б для вентиляционных систем

Решетка модели РАН-Б представляет собой прочное и эстетичное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха. Конструкция специально разработана для настенного и потолочного монтажа в местах, где требуется повышенная прочность воздухораспределительного устройства.

Конструктивные особенности

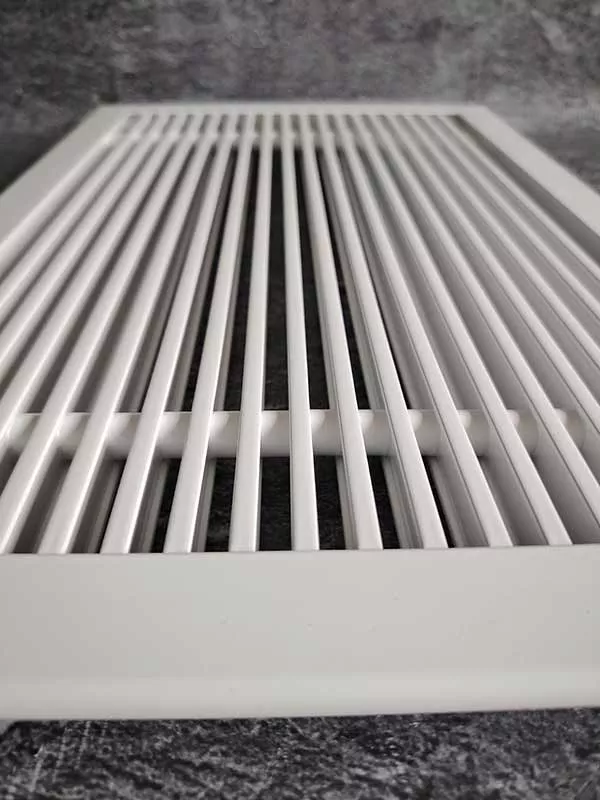

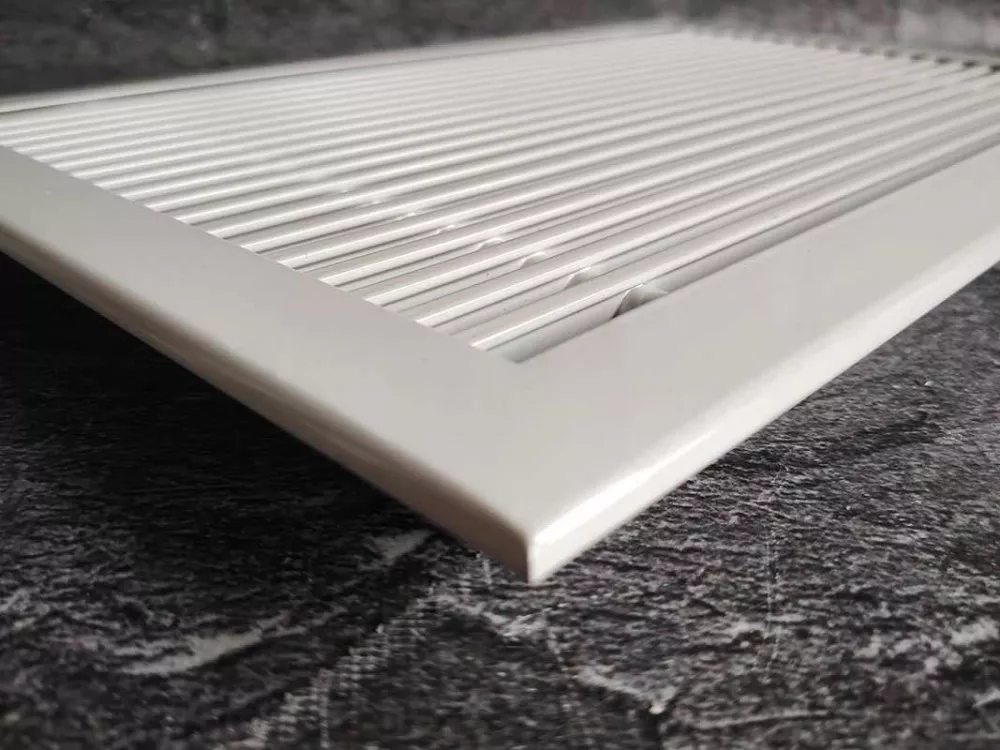

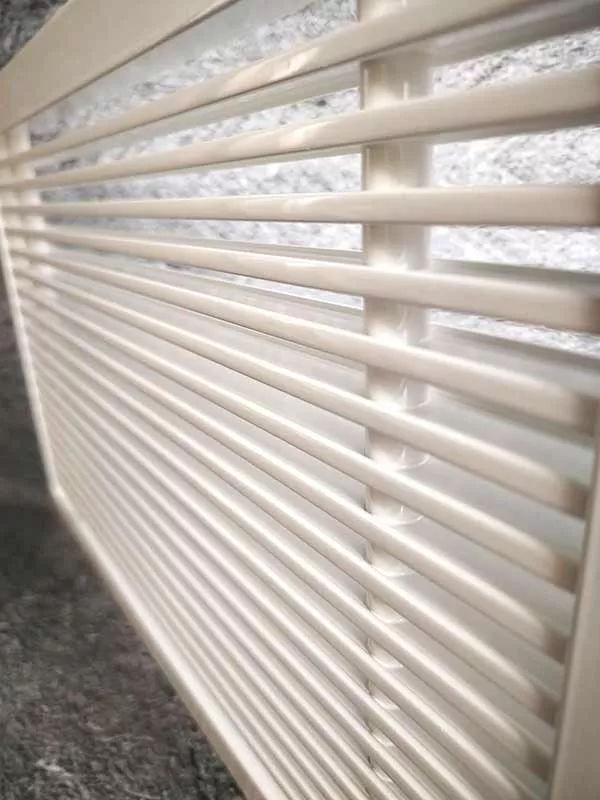

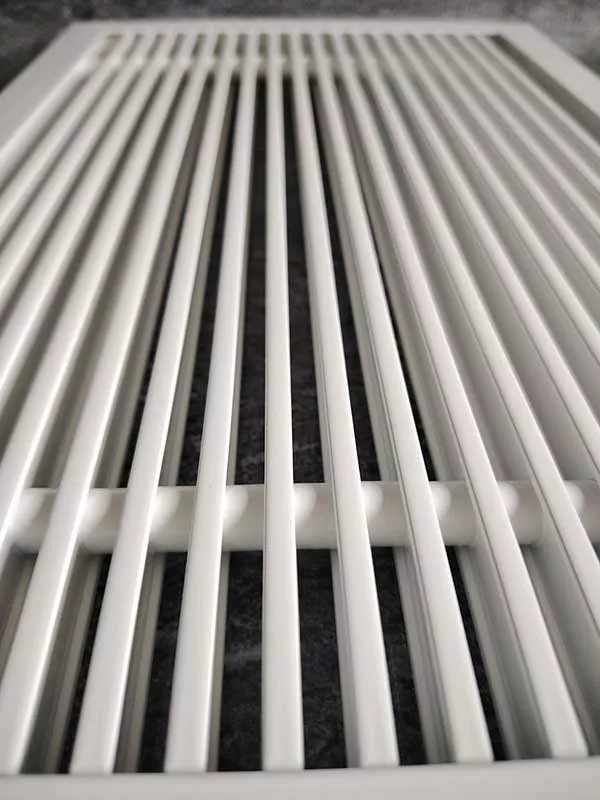

Решетка состоит из рамы с горизонтально расположенными жалюзи двутаврового профиля «гантеля». Жалюзи закреплены с помощью армирующих алюминиевых трубок, что обеспечивает исключительную прочность конструкции. Угол наклона жалюзи фиксированный — 0° относительно плоскости, распределение воздуха происходит без отклонения от нормали.

Технические параметры:

• Тип профиля жалюзи: двутавровый «гантель»
• Крепление: армирующие алюминиевые трубки
• Угол наклона: 0° (фиксированный)
• Распределение воздуха: прямое (0° отклонения)

Технические характеристики и варианты исполнения

Решетка РАН-Б производится в стандартных типоразмерах и может быть изготовлена по индивидуальным параметрам с дискретностью 1 мм. Для предотвращения провисания жалюзи при ширине более 300 мм устанавливается усиливающая полоса 12×3 мм.

Габаритные параметры:

• Минимальный размер: 80×80 мм
• Максимальный размер: 2900×1000 мм
• Дополнительные опции: пружинная защёлка, крепёжные отверстия

Решетка РАН-Б сочетает прочность конструкции и эстетичный внешний вид, что делает её идеальным решением для современных вентиляционных систем.

Комплектация и отделочные решения

Решетка может оснащаться клапаном расхода воздуха и адаптером для подключения к воздуховоду. В производстве используется алюминиевый профиль марки АД31 согласно ГОСТ 22233-2001. Базовое покрытие — полиэфирная порошковая краска белого цвета (RAL 9016), доступна окраска в другие цвета по каталогу RAL.

Варианты установки:

• Скрытый монтаж с пружинной защёлкой
• Винтовое соединение через лицевые отверстия
• Стандартное крепление к стене или потолку

Решетка РАН-Б отличается повышенной прочностью благодаря использованию двутаврового профиля жалюзи и армирующих алюминиевых трубок. Такая конструкция обеспечивает надёжную работу даже при интенсивных воздушных нагрузках. Особенностью решётки является прямое распределение воздушного потока без отклонения от нормали, что делает её особенно подходящей для определённых типов вентиляционных систем.

Возможность изготовления по индивидуальным размерам позволяет использовать решетку РАН-Б в самых различных помещениях — от жилых до коммерческих и промышленных объектов. Качественные материалы и современное порошковое покрытие гарантируют долговечность эксплуатации и сохранение первоначального внешнего вида на протяжении всего срока службы.
