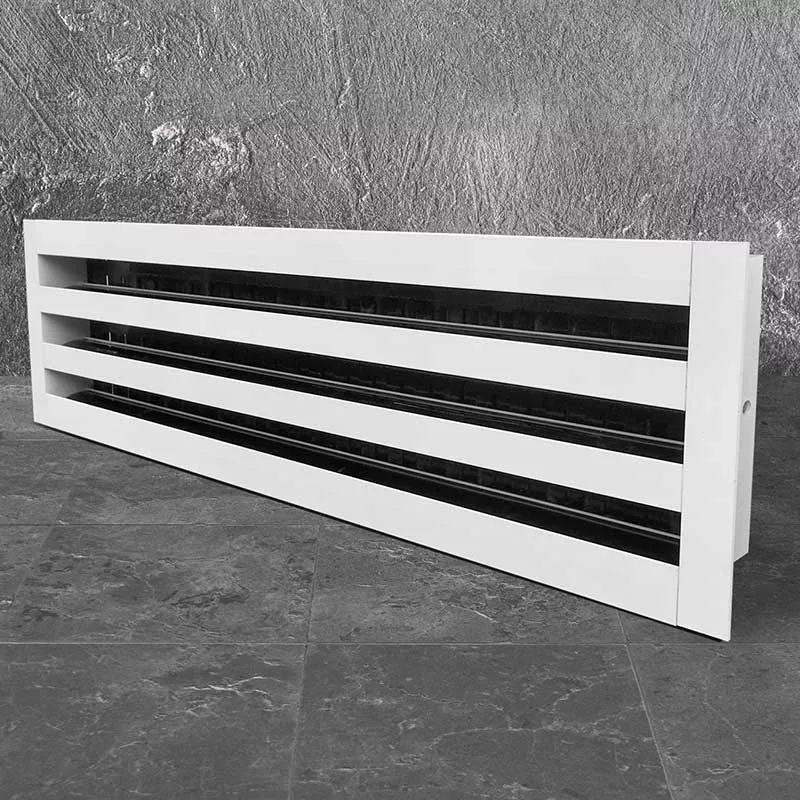

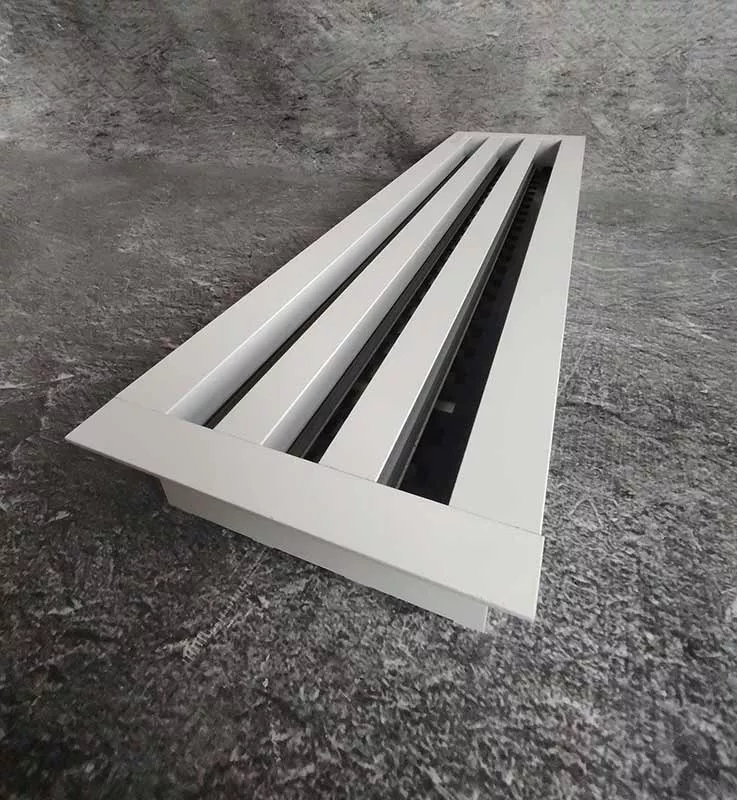

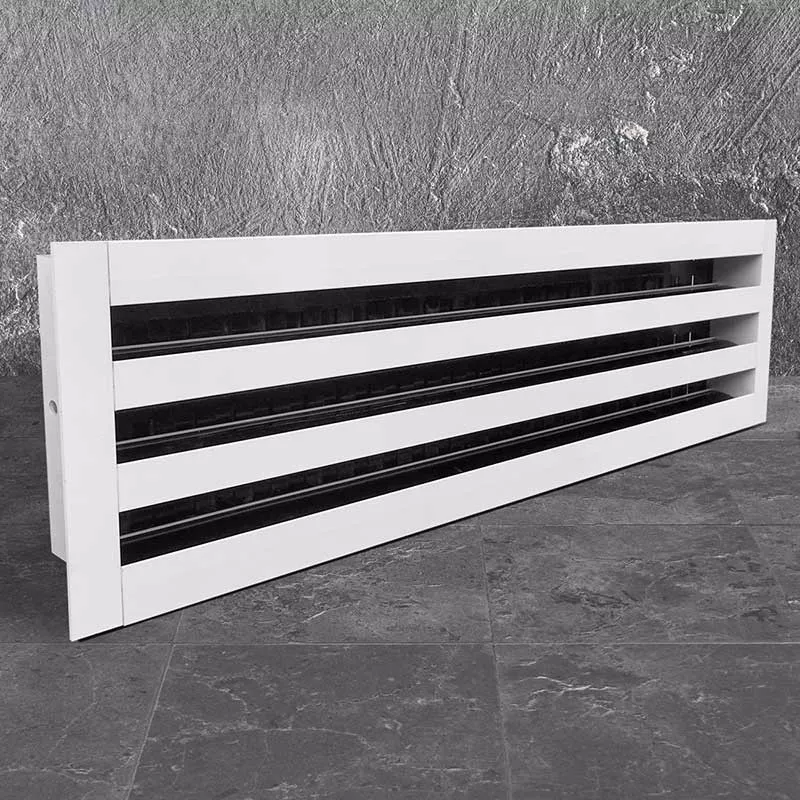

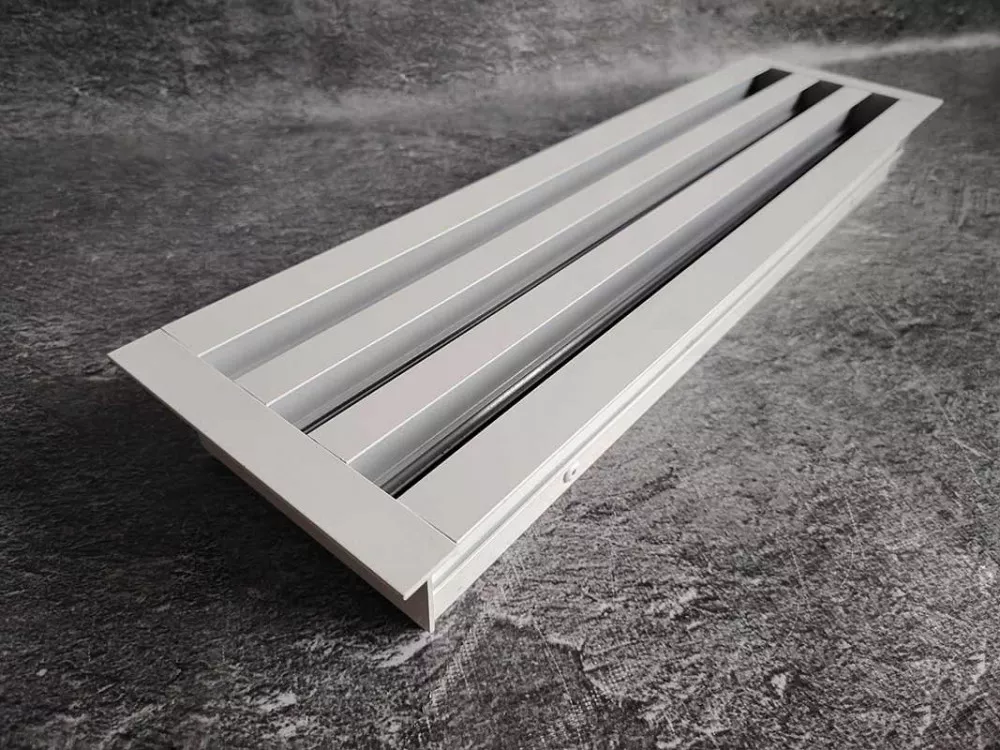

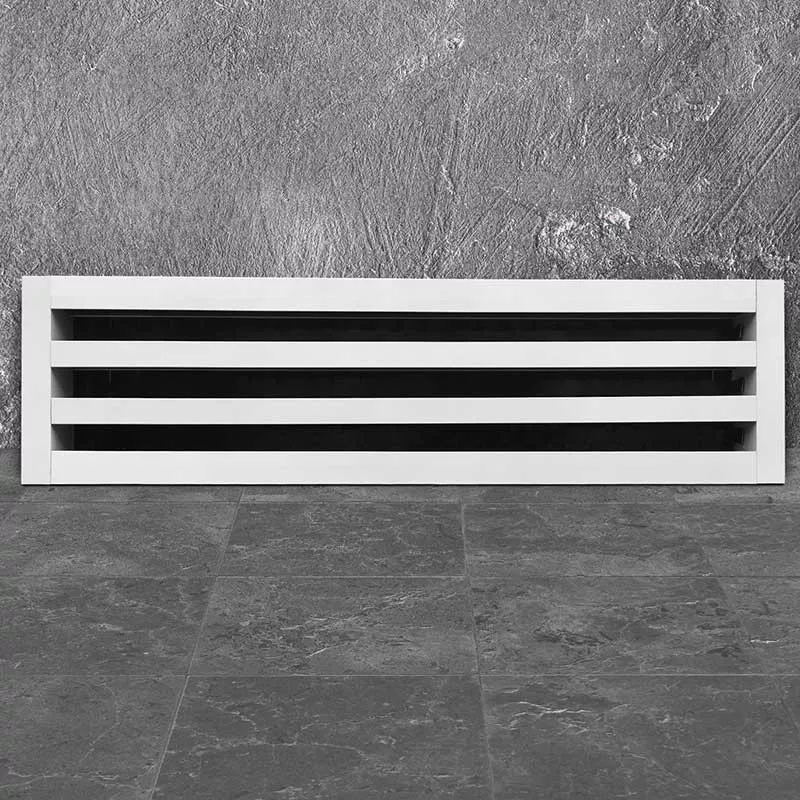

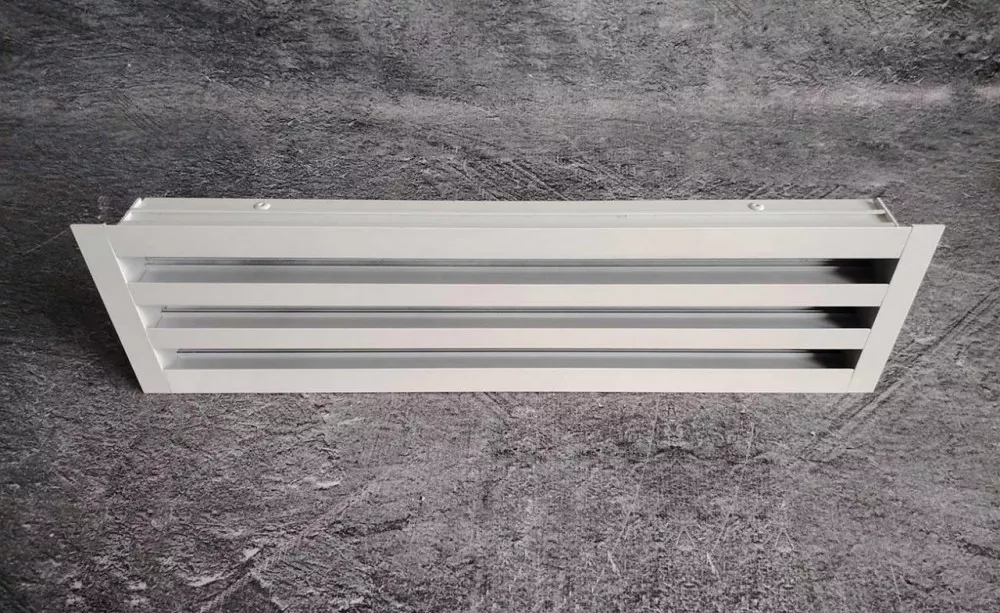

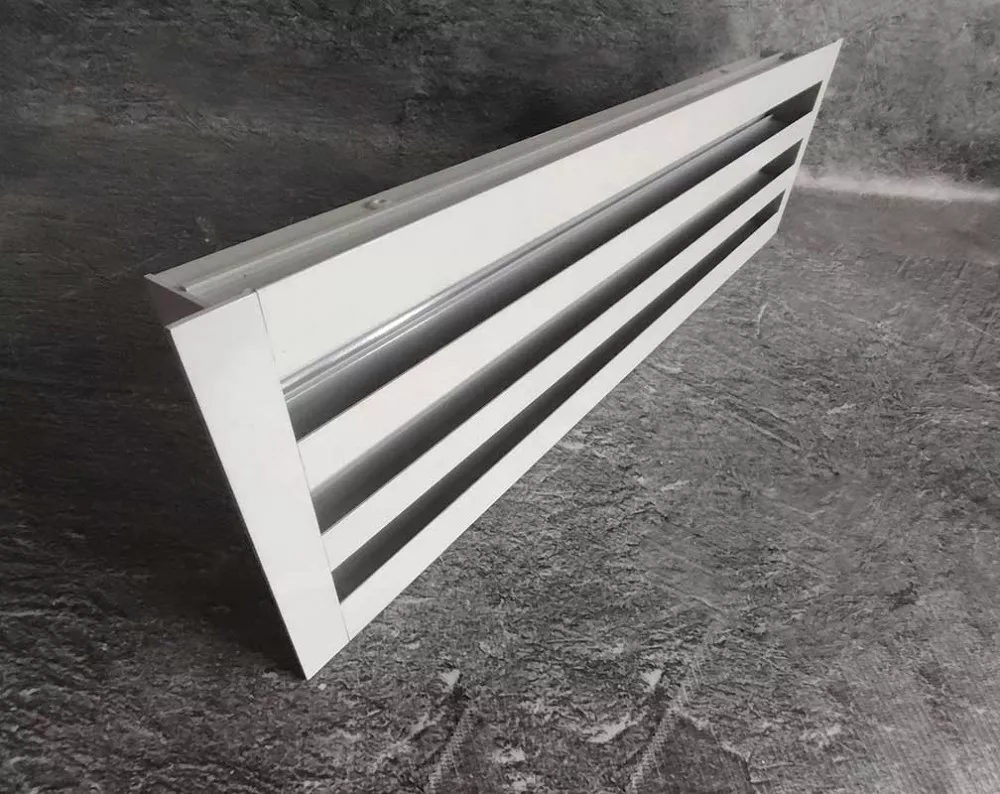

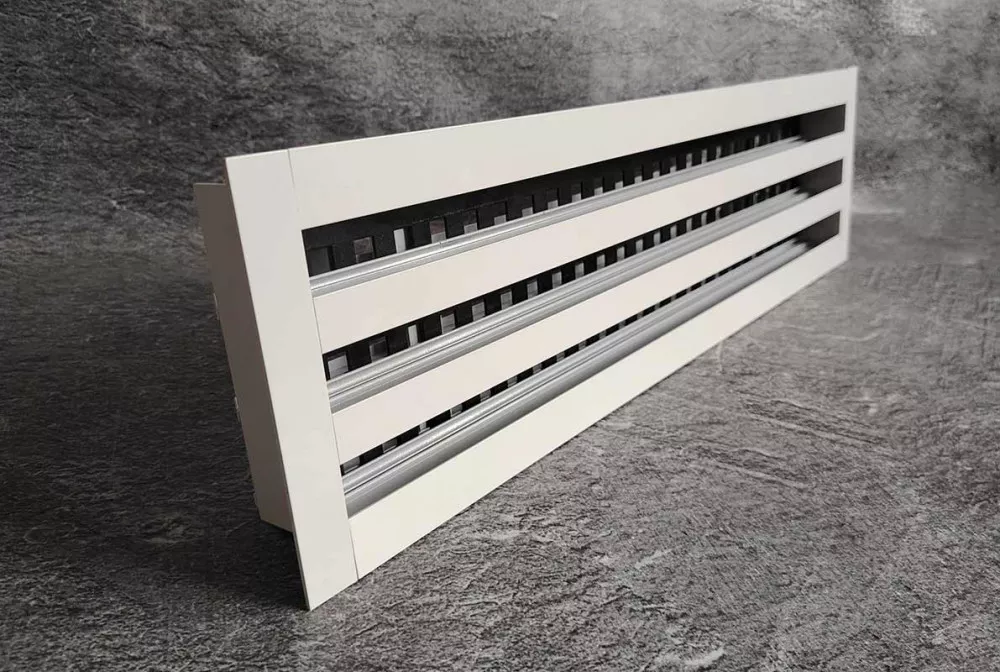

Щелевой диффузор АДЛ-К
Щелевой диффузор АДЛ-К – аналог решетки АЛС с регулируемым воздушным потоком
Конструктивные особенности диффузора АДЛ-К
Щелевой диффузор АДЛ-К отличается от базовой модели наличием клапана расхода воздуха при отсутствии направляющих потока. Эта особенность позволяет использовать его:
- В вытяжных системах вентиляции
- В приточных вентиляционных системах
- Для регулирования объёма подаваемого воздуха
Диффузор может использоваться как самостоятельное изделие или как часть составной системы. Доступно исполнение с количеством щелей от 1 до 10.
Технические параметры и изготовление
Решётки АДЛ-К производятся из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. Стандартная цветовая схема включает:
- Корпус – белый цвет RAL 9016

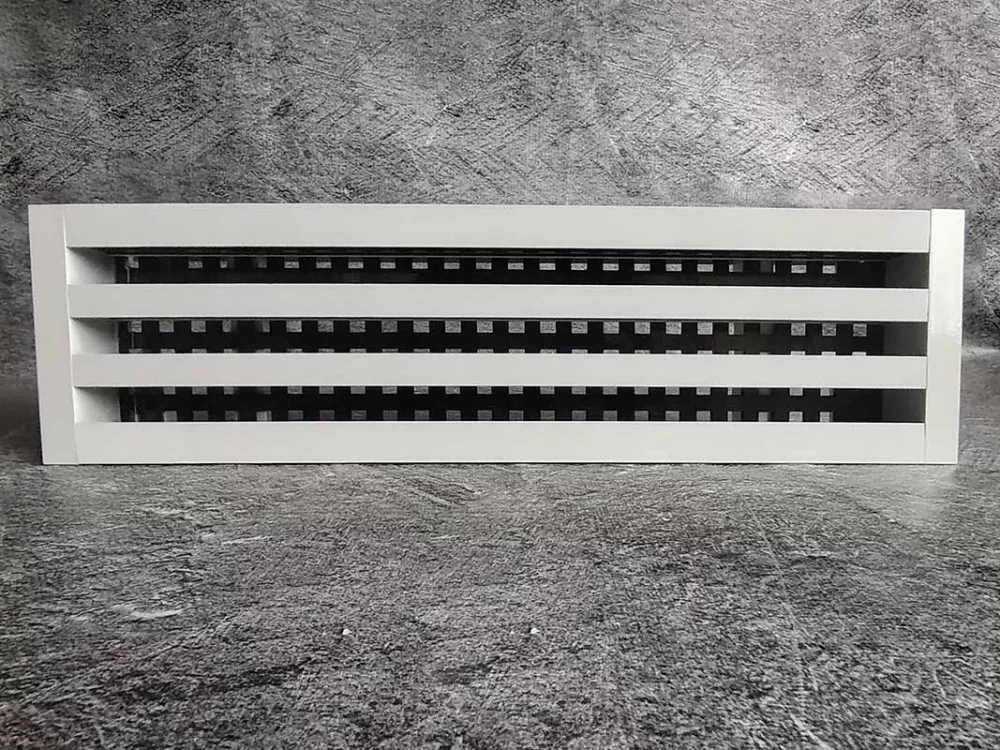

- Внутренняя перфорированная кассета – чёрный цвет RAL 9005
Производитель предлагает как стандартные типоразмеры (от 150×50 мм до 3000×240 мм), так и изготовление по индивидуальным размерам заказчика с шагом 1 мм.
Комплектация и монтажные решения
Для подключения к воздуховодам диффузоры комплектуются камерами статического давления следующих типов:
- КСД – стандартная камера с круглой врезкой
- КСД-У – уменьшенная камера с круглой врезкой
- КСД-У-О – уменьшенная камера с овальной врезкой
- КСД-У-П – уменьшенная камера с прямоугольной врезкой
Монтаж выполняется после финишной отделки потолка. Для создания непрерывных конструкций используются специальные выравнивающие пластины-коннекторы, которые крепятся заклёпками 4×6.
Щелевой диффузор АДЛ-К
Щелевой диффузор АДЛ-К – аналог решетки АЛС с регулируемым воздушным потоком
Конструктивные особенности диффузора АДЛ-К
Щелевой диффузор АДЛ-К отличается от базовой модели наличием клапана расхода воздуха при отсутствии направляющих потока. Эта особенность позволяет использовать его:
- В вытяжных системах вентиляции
- В приточных вентиляционных системах
- Для регулирования объёма подаваемого воздуха
Диффузор может использоваться как самостоятельное изделие или как часть составной системы. Доступно исполнение с количеством щелей от 1 до 10.
Технические параметры и изготовление
Решётки АДЛ-К производятся из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. Стандартная цветовая схема включает:
- Корпус – белый цвет RAL 9016
- Внутренняя перфорированная кассета – чёрный цвет RAL 9005
Производитель предлагает как стандартные типоразмеры (от 150×50 мм до 3000×240 мм), так и изготовление по индивидуальным размерам заказчика с шагом 1 мм.
Комплектация и монтажные решения
Для подключения к воздуховодам диффузоры комплектуются камерами статического давления следующих типов:
- КСД – стандартная камера с круглой врезкой
- КСД-У – уменьшенная камера с круглой врезкой
- КСД-У-О – уменьшенная камера с овальной врезкой
- КСД-У-П – уменьшенная камера с прямоугольной врезкой
Монтаж выполняется после финишной отделки потолка. Для создания непрерывных конструкций используются специальные выравнивающие пластины-коннекторы, которые крепятся заклёпками 4×6.
