Веерный многоконусный диффузор 4KA — это эффективное решение для вентиляционных систем, обеспечивающее оптимальное распределение воздушных масс с наибольшим живым сечением в своём классе.

Конструкция и технические параметры

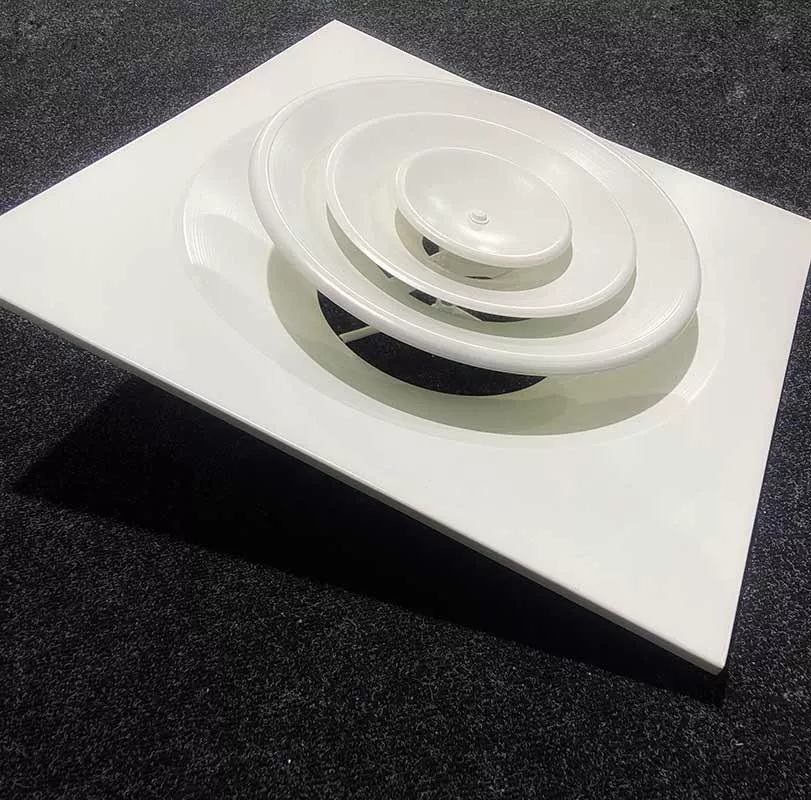

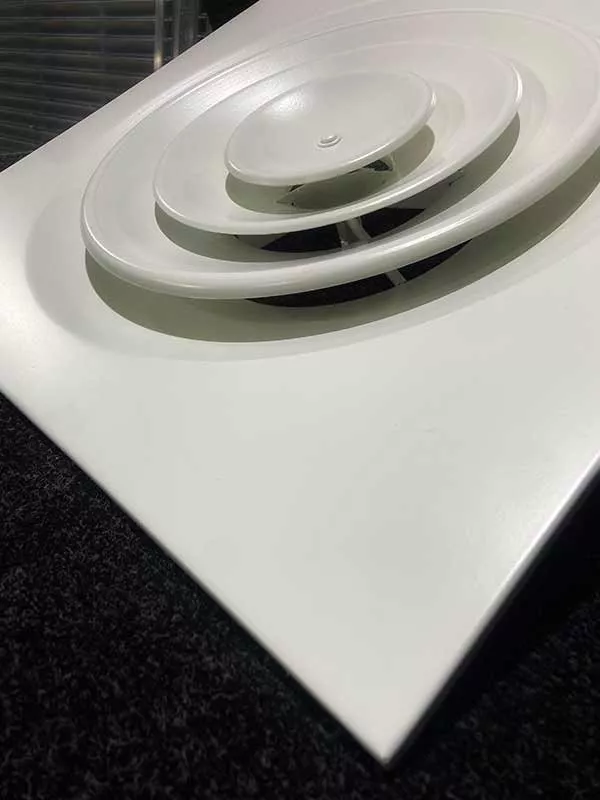

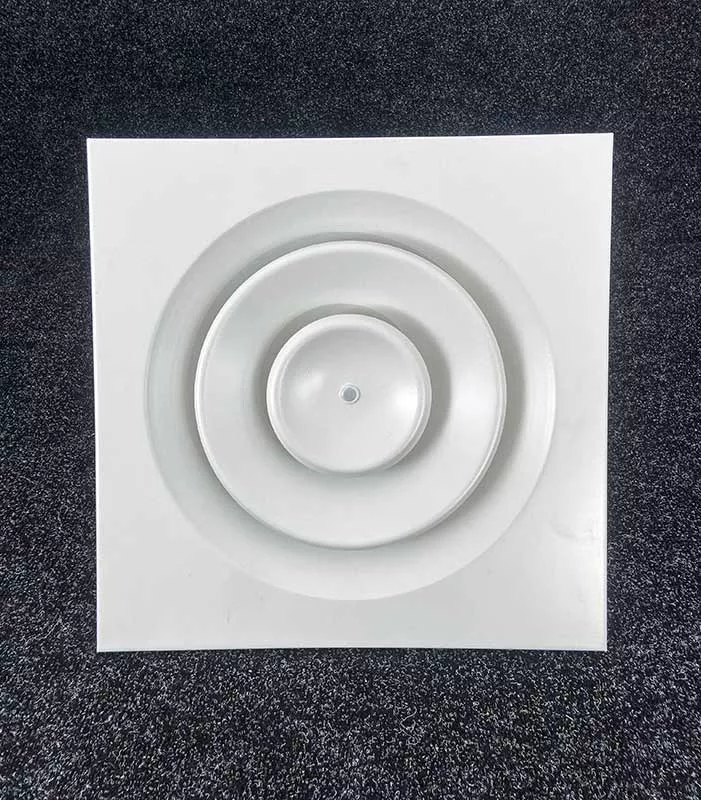

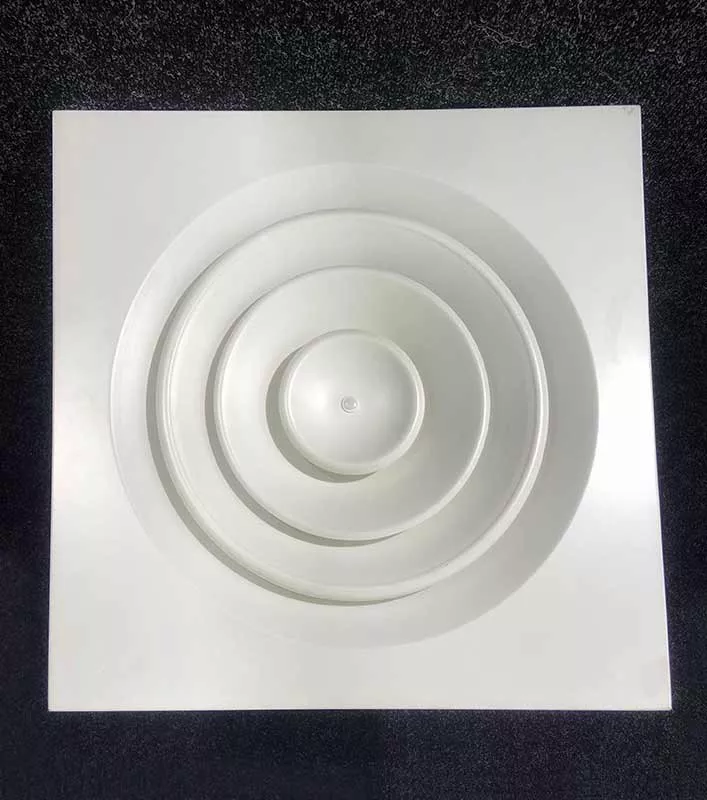

Веерная потолочная решётка модели 4KA представляет собой многоконусный диффузор прямоугольного сечения, состоящий из входного конуса с прямоугольной лицевой панелью и центральной части с несколькими конусами меньшего диаметра. Такая конструкция обеспечивает эффективное распределение воздушных потоков при сохранении компактных габаритов.

Основные параметры диффузора:

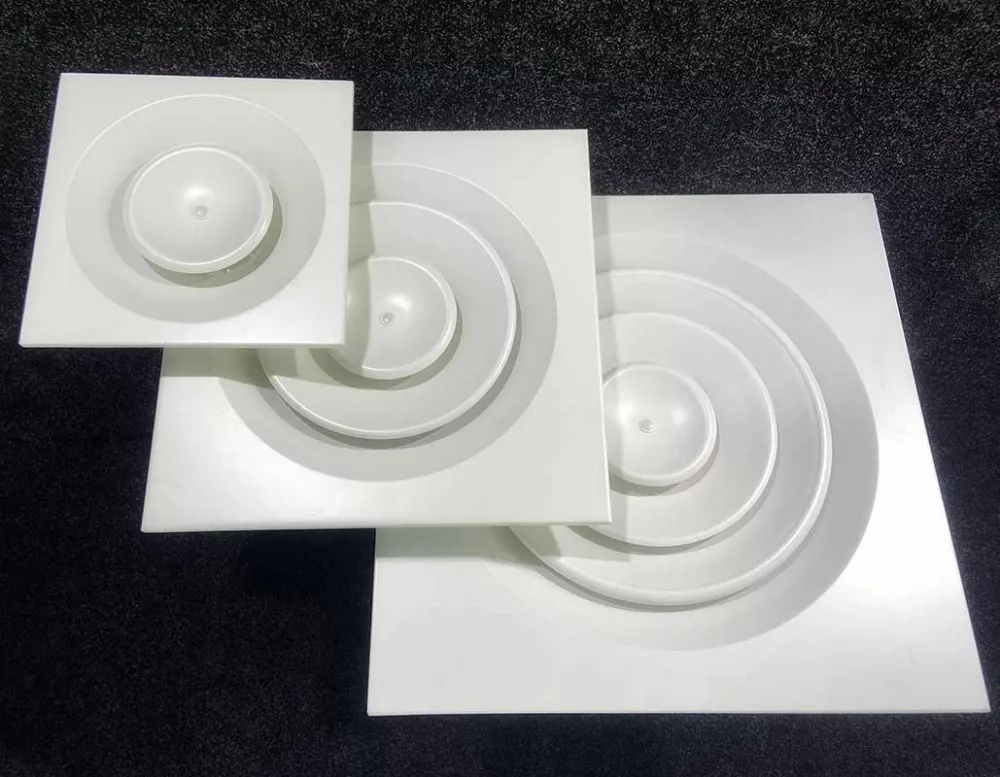

• Стандартные типоразмеры: 300×300 мм, 450×450 мм, 595×595 мм
• Материал корпуса: оцинкованная сталь
• Базовое покрытие: полимерная порошковая краска RAL 9016 (матовый белый)
• Патрубок для подключения: круглого сечения

Особенности установки и варианты поставки

Диффузор 4KA монтируется либо непосредственно в круглый воздуховод, либо через камеру статического давления. При монтаже с камерой требуется соблюдать минимальную длину прямого участка воздуховода — не менее 4 диаметров до камеры. Нерегулируемая модель крепится с помощью резьбовой шпильки М10, тогда как регулируемый вариант требует фиксации корпуса к горловине камеры заклёпками или саморезами.

Дополнительные опции комплектации:

• Сегментный клапан для регулировки объёма воздуха (S)
• Удлинитель (U)
• Камера статического давления (КСД/КСР)
• Возможность окрашивания в любой цвет по каталогу RAL

Настройка и сфера применения

Диффузор 4KA обеспечивает гибкую регулировку направления воздушного потока. В базовом исполнении конусы зафиксированы, но существует возможность заказа модели с регулируемой центральной частью. Это позволяет выбирать между вертикальной подачей воздуха (конусы в нормальном положении) и комбинированной (конусы выступают). Особенностью регулируемой версии является также возможность доступа для очистки и обслуживания воздуховодов.

Типоразмер 595×595 мм специально разработан для интеграции в подвесные потолки системы «Армстронг», что делает этот диффузор идеальным решением для офисных и коммерческих помещений. Благодаря высокой пропускной способности и компактным размерам, модель 4KA находит применение в различных типах зданий — от административных до производственных.

При выборе конкретной модификации следует учитывать требования к системе вентиляции, особенности потолочной конструкции и необходимые параметры воздухообмена. Правильно подобранный и установленный диффузор 4KA обеспечит эффективную работу вентиляционной системы на протяжении всего срока эксплуатации.
