Перфорированный потолочный диффузор 4ПП

Перфорированный потолочный диффузор 4ПП для вентиляционных систем

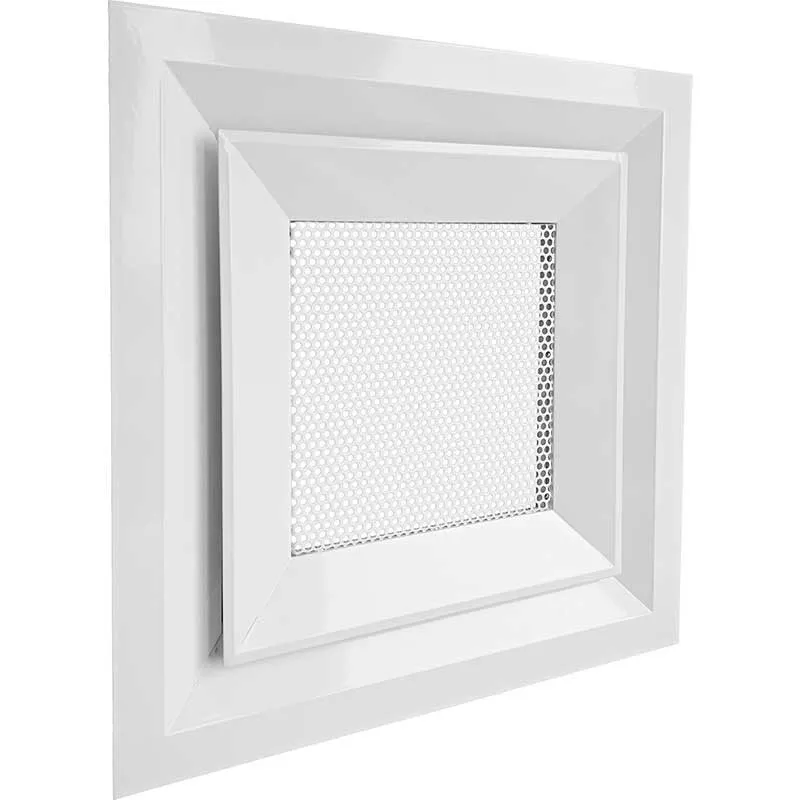

Изделие 4ПП — это современное устройство, предназначенное для равномерного распределения воздушных масс в установках приточной и вытяжной вентиляции, а также кондиционирования. Модель специально спроектирована для установки в подвесные потолки типа «Армстронг», гарантируя высокую эффективность воздухообмена и привлекательный внешний вид.

Конструктивные особенности и варианты поставки

Диффузор состоит из алюминиевой рамы и съёмной центральной панели, которая объединяет жалюзи с углом наклона 30° и перфорированный лист. Устройство может оснащаться клапаном регулировки расхода воздуха (версия 4ПП-Р) для изменения объёма подаваемого воздуха.

Основные технические параметры:

• Материал: алюминиевый профиль марки АД31 (ГОСТ 22233-2001)
• Угол фиксации жалюзи: 30°
• Схема распределения воздуха: четырёхсторонняя
• Покрытие: полиэфирная порошковая краска (стандартно RAL 9016)

Размерная линейка и монтажные решения

Диффузор выпускается в стандартных габаритах, соответствующих ячейкам потолков «Армстронг», а также может изготавливаться по индивидуальным размерам с дискретностью 1 мм.

Диффузор 4ПП объединяет функции эффективного воздухораспределителя с возможностью точной настройки воздушного потока, что делает его универсальным компонентом современных вентиляционных систем.

Дополнительное оборудование и способы подключения

Для подсоединения к сети воздуховодов диффузор может комплектоваться камерой статического давления (модели КСД или КСР), которая обеспечивает равномерное распределение воздушных масс.

Характеристики камер статического давления:

• Материал: оцинкованная сталь 0,4–1,5 мм
• Типы: КСД (базовая) и КСР (с регулировочным устройством)
• Патрубок: круглого сечения для подключения к воздуховоду
• Поставка: без окраски (стандарт)

Конструкция диффузора 4ПП разработана с учётом современных требований к вентиляционным системам. Съёмная центральная панель значительно упрощает монтаж и последующее обслуживание, обеспечивая быстрый доступ к внутренним коммуникациям. Четырёхсторонняя схема подачи воздуха гарантирует равномерный воздухообмен по всему объёму помещения, предотвращая образование застойных зон.

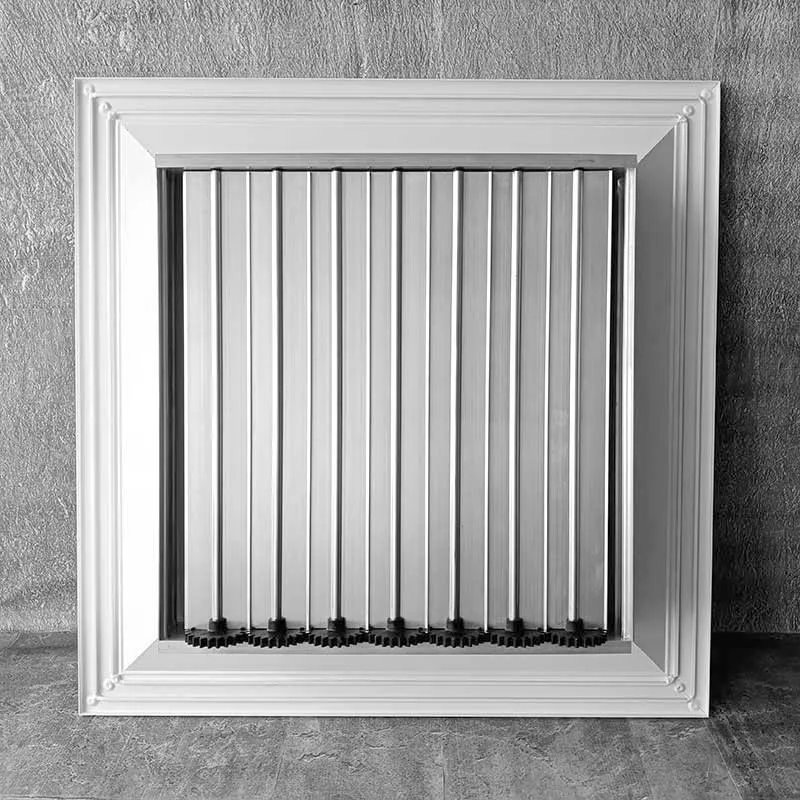

Клапан расхода воздуха в версии 4ПП-Р оснащается пластиковыми шестернями и втулками, которые обеспечивают плавную регулировку положения лопаток. Это позволяет точно настраивать объём подаваемого воздуха в зависимости от текущих потребностей помещения. Механизм настройки отличается надёжностью и долговечностью даже при интенсивной эксплуатации.

Основные сферы применения диффузора 4ПП:

• Офисные помещения с потолками типа «Армстронг»
• Торговые центры и выставочные залы
• Образовательные учреждения
• Медицинские организации
• Гостиницы и бизнес-центры

Стандартные типоразмеры диффузора (300×300 мм, 450×450 мм, 600×600 мм) оптимально подходят за повечето типовых решений с потолками «Армстронг». При этом возможность изготовления нестандартни размеры до 1500×1500 мм позволяет прилага диффузор в помещения с особыми изисквания към разпределението на въздуха.

Камерите на статично налягане, предлагани като допълнително оборудване, се изработват от поцинкована стомана с различна дебелина в зависимост от размерите и желанията на клиента. Моделът КСР с вграден регулатор е особено търсен в системи, изискващи прецизен контрол на параметрите на въздушния поток. Кръглият патрубок осигурява удобно свързване към стандартни въздуховоди.

Алуминиевият профил, използван при производството на дифузора, съчетава малко тегло с висока якост, което е особено важно за окачените тавани. Праховитото покритие не само придава на изделието естетичен вид, но и осигурява допълнителна защита от корозия. Възможността за избор на цвят от палитрата RAL позволява дифузорът да се впише идеално във всеки интериор.
