Диффузор потолочный с клапаном 2ПРМ-Р

Потолочный диффузор с клапаном 2ПРМ-Р

Диффузор 2ПРМ-Р — это профессиональное решение для эффективного распределения воздушных масс в системах вентиляции, позволяющее точно регулировать объём подаваемого воздуха.

Конструкция и технические параметры

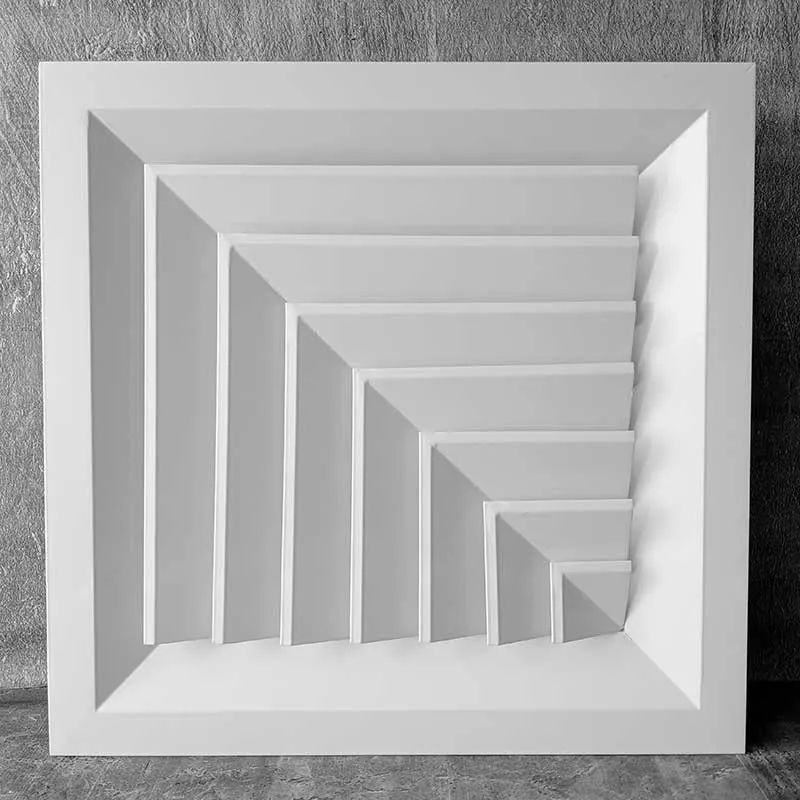

Диффузор модели 2ПРМ-Р представляет собой потолочную решётку с двухсторонней схемой подачи воздуха и встроенным клапаном регулировки расхода воздуха (КРВ). Изделие выполнено из алюминиевого профиля марки АД31 согласно ГОСТ 22233-2018 и состоит из рамы со съёмной жалюзийной панелью, установленной под углом 30° к лицевой поверхности.

Основные технические характеристики:

• Стандартные габариты: 300×300 мм, 450×450 мм, 600×600 мм
• Диапазон размеров: от 300×300 мм до 1500×1500 мм
• Материал: алюминиевый профиль АД31
• Покрытие: порошковая краска RAL 9016 (базовое)
• Возможность изготовления нестандартных размеров с дискретностью 1 мм

Система регулировки воздушного потока

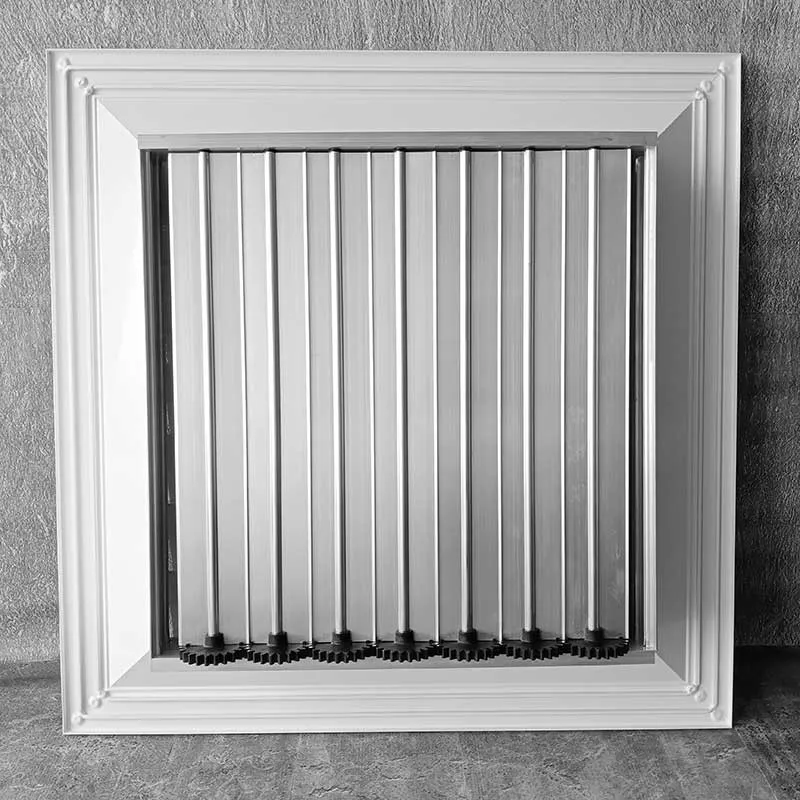

Диффузор оснащён клапаном расхода воздуха (КРВ), расположенным с тыльной стороны. Клапан выполнен в виде рамки с поворотными лопатками, положение которых изменяется с помощью рукоятки. Механизм настройки включает пластиковые зубчатые шестерни и втулки для плавного изменения проходного сечения.

Особенности регулировки:

• Плавное изменение объёма подаваемого воздуха
• Фиксированные положения лопаток клапана
• Возможность полного перекрытия воздушного потока
• КРВ поставляется без покрытия (окрашивание возможно под заказ)

Подключение к вентиляционной системе

Для подключения к воздуховодам диффузор комплектуется камерой статического давления (КСД или КСР). Камеры изготавливаются из оцинкованной стали толщиной 0,4–1,5 мм и обеспечивают равномерное распределение воздушного потока по всей площади решётки.

Варианты камер статического давления:

• КСД — базовая версия с круглым патрубком
• КСР — версия с регулятором объёма воздуха
• По умолчанию поставляются без покрытия

Монтаж и область применения

Диффузор 2ПРМ-Р предназначен для установки в подвесные потолки типа «Армстронг». Съёмная конструкция жалюзийной панели заметно упрощает процесс монтажа и последующего обслуживания. Решётка оптимально подходит для использования в офисных, административных и коммерческих помещениях.

Благодаря двухстороннему распределению воздуха и возможности точной настройки объёма подачи, диффузор 2ПРМ-Р обеспечивает эффективный воздухообмен, сохраняя комфортные условия в обслуживаемом помещении. Возможность выбора цвета покрытия позволяет гармонично вписать устройство в любой интерьер.
