Щелевая вытяжная решетка АДЛ

Щелевая вытяжная решетка АДЛ – аналог решетки АВС для эффективной вентиляции

Конструкция и особенности решётки АДЛ

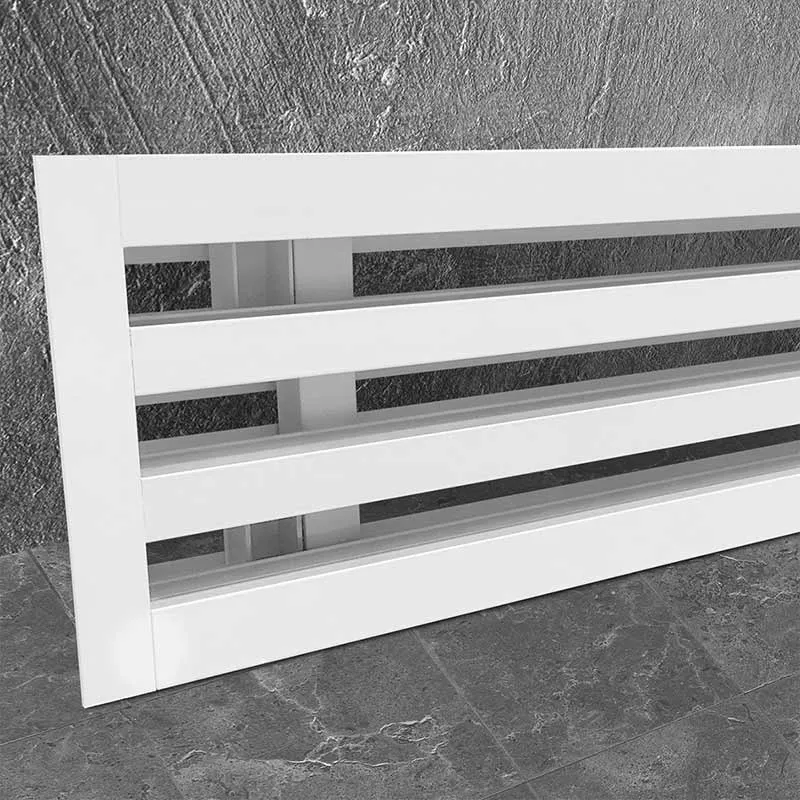

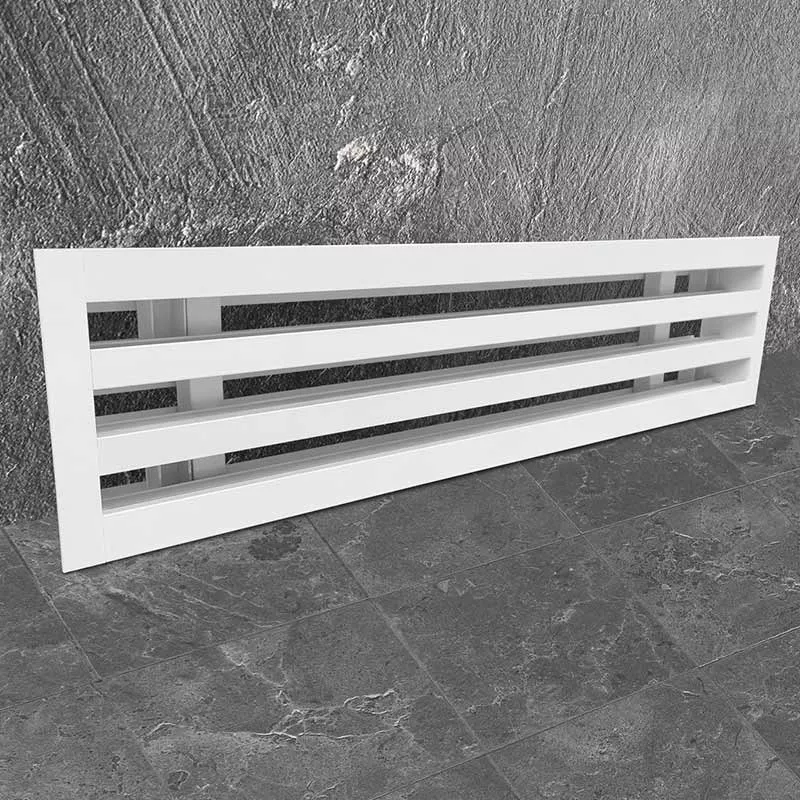

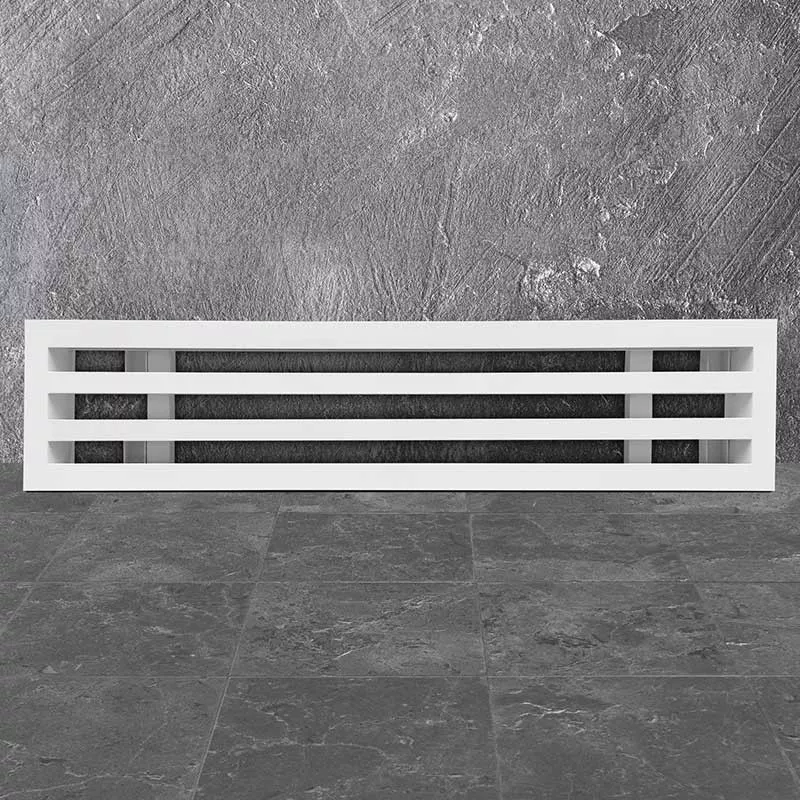

Щелевой диффузор АДЛ представляет собой вытяжную секцию без ламелей и без клапана расхода воздуха с высоким коэффициентом живого сечения. По сравнению с другими моделями этой серии, АДЛ отличается:

• Малым весом конструкции
• Более доступной стоимостью
• Возможностью использования как самостоятельного изделия или составной части системы

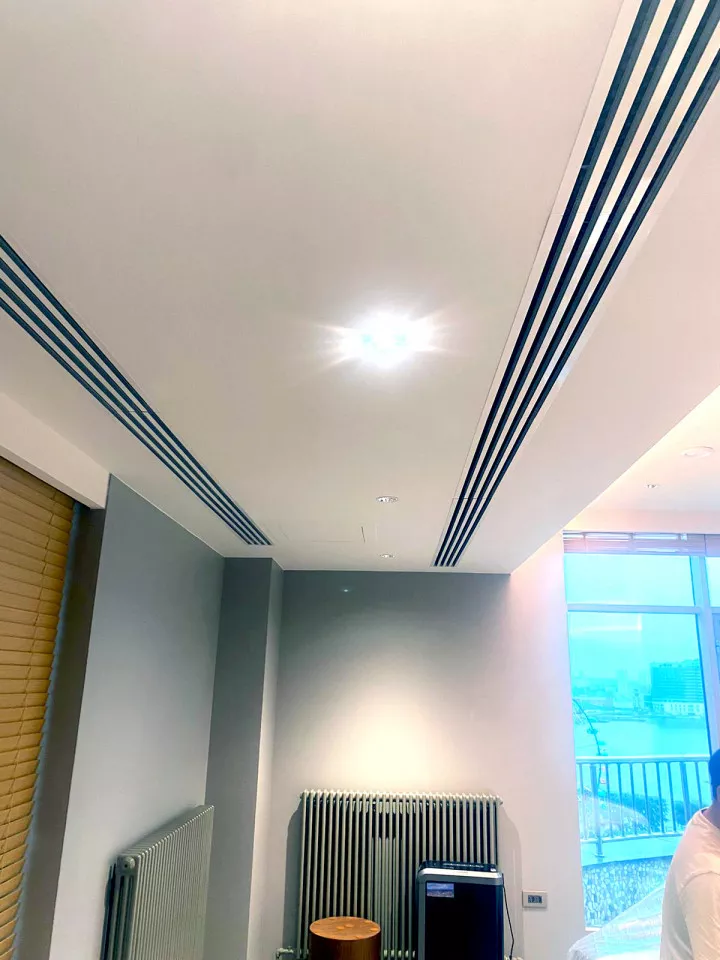

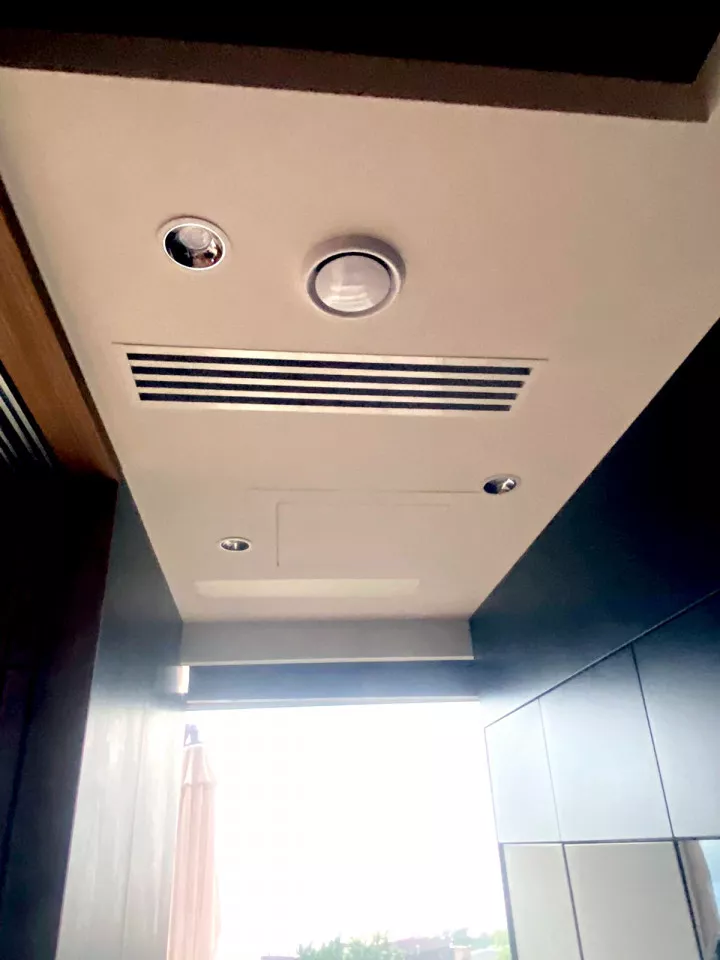

После установки видимой остаётся только рамка решётки, аккуратно закрывающая вентиляционный проём. Количество щелей может варьироваться от 1 до 10 в зависимости от потребностей заказчика.

Технические характеристики и изготовление

Решётки АДЛ производятся из экструдированного алюминиевого профиля АД31, соответствующего ГОСТ 22233-2001. Стандартная окраска выполняется в белый цвет RAL 9016, но по индивидуальному заказу возможна покраска в любой цвет по шкале RAL.

Производитель предлагает изготовление решёток как стандартных типоразмеров, так и индивидуальных — с шагом 1 мм. Рекомендуемый диапазон размеров: от 150×50 мм до 3000×240 мм.

Комплектация и монтаж

Для подключения к системе воздуховодов диффузоры комплектуются камерами статического давления:

• КСД — стандартная камера с круглой врезкой
• КСД-У — уменьшенная камера с круглой врезкой
• КСД-У-О — уменьшенная камера с овальной врезкой
• КСД-У-П — уменьшенная камера с прямоугольной врезкой

Камеры с овальной и прямоугольной врезками позволяют минимизировать монтажное пространство, сохраняя полезную площадь помещения. Размер монтажного пространства (W) зависит от диаметра подключаемого воздуховода.

Монтаж решётки выполняется после финишной отделки потолка. Крепление осуществляется винтовым соединением к закладным деталям в КСД через подвижные крепёжные элементы на тыльной стороне решётки. Для монтажа непрерывных конструкций используются специальные выравнивающие пластины-коннекторы, поставляемые в комплекте.
