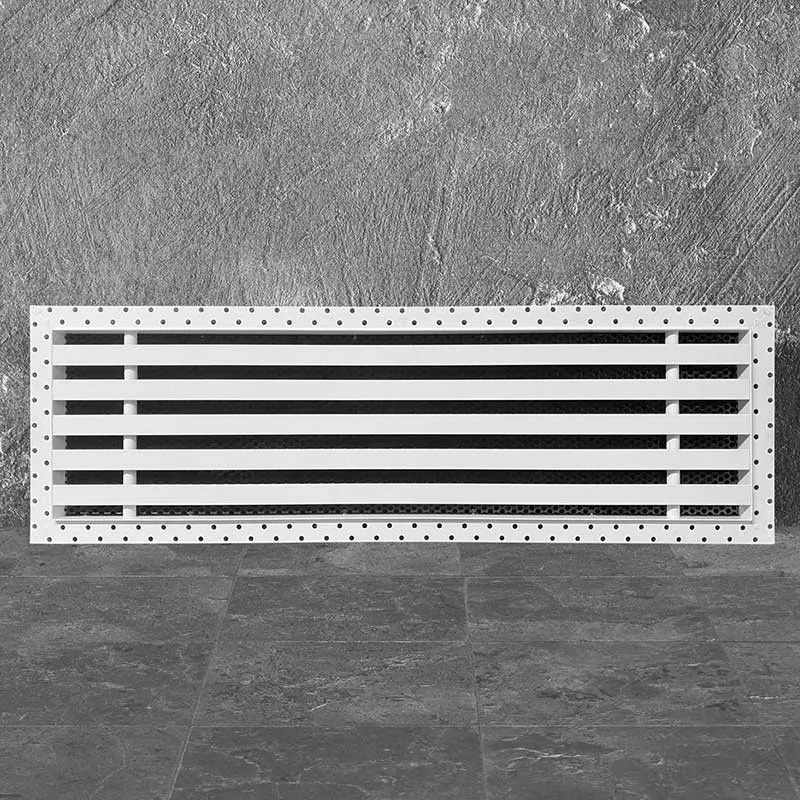

Решетка для скрытого монтажа Airline-T

Решетка для скрытого монтажа Airline-T – эстетичное и практичное вентиляционное решение

Щелевые диффузоры скрытой установки Airline-T представляют собой современные декоративные элементы вентиляционных систем и кондиционирования, обеспечивающие качественную подачу свежего воздуха и отвод отработанного. Лаконичный дизайн и продуманное устройство делают их отличным выбором для помещений, где ценятся внешний вид и эффективность.

Конструктивные особенности решётки Airline-T

Ключевая особенность щелевого диффузора Airline-T — ламели шириной 20 мм, образующие ровные и опрятные щели. После установки на виду остаётся только эта жалюзийная часть, что создаёт эффект невидимой вентиляции. Рамка решётки снабжена специальной полкой 6 мм, предназначенной для удобного крепления в гипсокартон или комбинацию листов разной толщины. Перфорация на рамке улучшает сцепление с финишным отделочным слоем.

Материалы и цветовые варианты

Решётки Airline-T изготавливаются из качественного экструдированного алюминиевого профиля АД31, соответствующего ГОСТ 22233-2001. Стандартная окраска включает:

• Корпус – белый цвет RAL 9016
• Внутренняя перфорированная кассета – чёрный цвет RAL 9005

По индивидуальному заказу возможно окрашивание в любой оттенок по шкале RAL как корпуса, так и внутренних элементов.

Габариты и монтажные возможности

Производитель предлагает изготовление решёток Airline-T любых размеров с шагом 1 мм. Рекомендуемый диапазон габаритов:

• Минимальные: 200×100 мм
• Максимальные: 2000×1000 мм

Отличительной чертой монтажа решёток серии Airline является наличие полки 6 мм, позволяющей заглубить решётку в гипсокартон для получения идеально ровной поверхности после финишной отделки.

Типы камер статического давления (КСД)

Для подсоединения к воздуховоду щелевые решётки Airline-T используют различные типы камер статического давления:

• КСД – стандартная камера с круглым патрубком
• КСД-У-О – уменьшенная камера с овальным патрубком
• КСД-У-П – уменьшенная камера с прямоугольным патрубком

Уменьшенные версии камер позволяют экономить полезную площадь помещения, что особенно важно при ограниченном пространстве для монтажа.

Размер монтажного проёма (W) зависит от диаметра подключаемого воздуховода – чем меньше воздуховод, тем компактнее может быть переходник. Хотя в каталоге указаны рекомендованные размеры воздуховодов, по специальному запросу возможно изготовление переходника с нестандартным патрубком.

Для точного определения установочных размеров решётки необходимо использовать чертежи конкретного типоразмера, представленные в каталоге производителя. Это гарантирует правильный подбор и безупречный монтаж вентиляционного оборудования.
