Решетка потолочная с КРВ 3ПР-Р

Потолочная решетка с КРВ 3ПР-Р

Решетка 3ПР-Р с трёхсторонней схемой распределения воздуха и регулируемым клапаном — это оптимальное решение для современных вентиляционных систем, устанавливаемых в подвесные потолки.

Конструкция и технические параметры

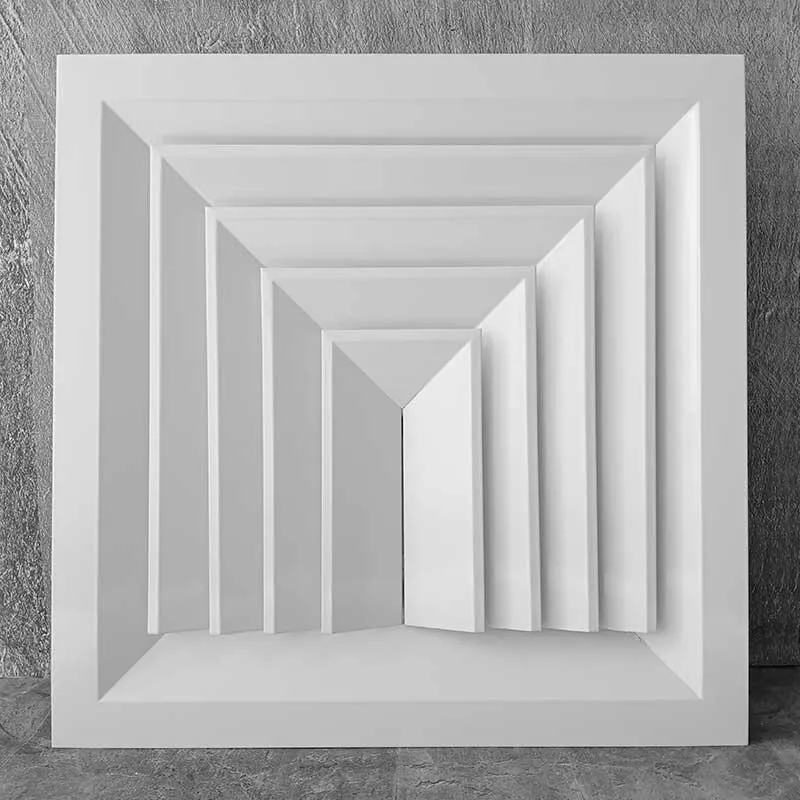

Потолочная решетка модели 3ПР-Р представляет собой алюминиевое изделие с распределением воздушного потока в три стороны. Производится из профиля марки АД31 согласно ГОСТ 22233-2018, состоит из рамы и съёмной жалюзийной панели с углом наклона ламелей 30°. С тыльной стороны установлен клапан регулировки расхода воздуха (КРВ) с поворотными створками и ручным управлением.

Технические характеристики:

• Стандартные габариты: 300×300, 450×450, 600×600 мм
• Диапазон изготовления: от 300×300 до 1500×1500 мм
• Шаг для нестандартных размеров: 1 мм
• Материал: алюминиевый профиль АД31
• Покрытие: порошковая краска RAL 9016 (по запросу — иные цвета RAL)

Система настройки воздушного потока

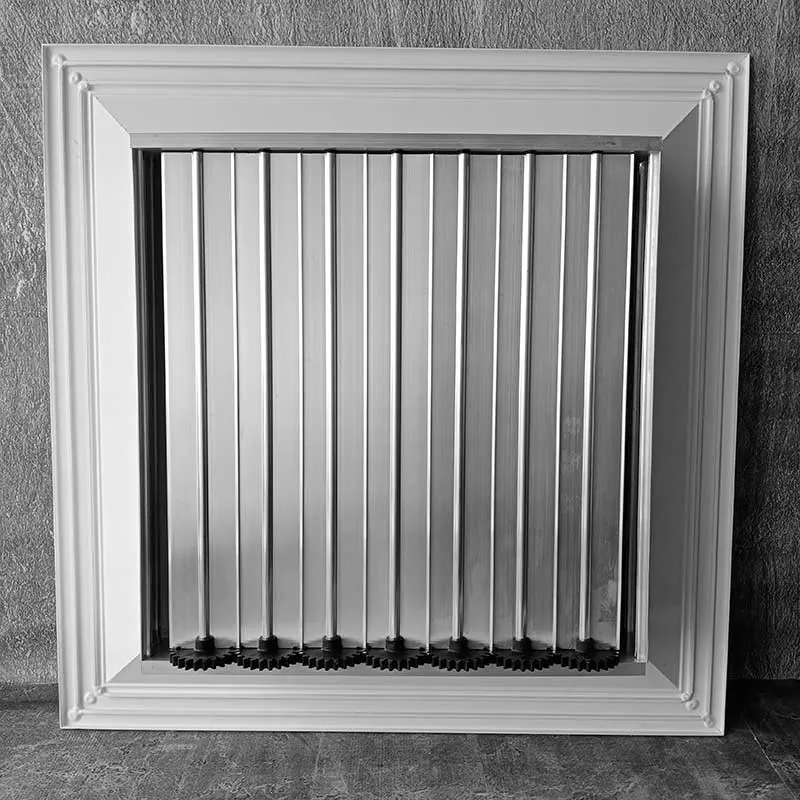

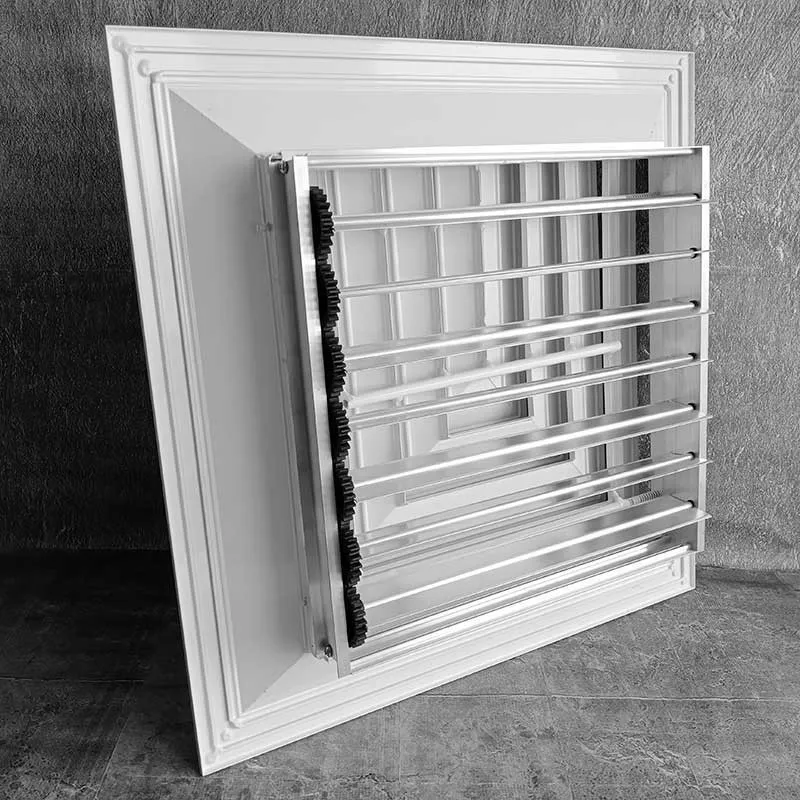

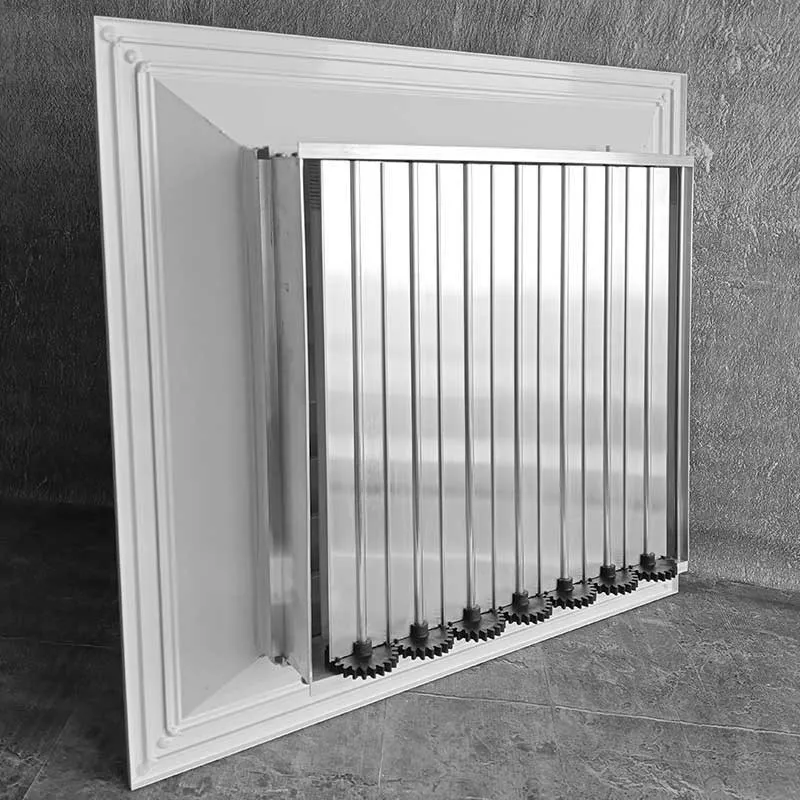

Клапан расхода воздуха (КРВ), которым оснащена решетка 3ПР-Р, позволяет точно дозировать объём подаваемого воздуха. Механизм включает пластиковые зубчатые шестерни и втулки для плавного изменения положения створок. КРВ поставляется без покрытия, что при необходимости даёт возможность выполнить его окраску в соответствии с дизайнерскими требованиями.

Особенности регулировки:

• Ручное управление положением створок
• Плавное изменение проходного сечения
• Возможность полного перекрытия потока
• Механизм рассчитан на многократное использование

Подключение к вентиляционной системе

Для подключения решетки к воздуховодам применяются камеры статического давления (КСД или КСР). Камеры изготавливаются из оцинкованной стали толщиной 0,4–1,5 мм и обеспечивают равномерное распределение воздуха.

Варианты камер:

• КСД — базовая модель с круглым патрубком
• КСР — модель с регулятором объёма воздуха
• По умолчанию поставляются без покрытия
• Возможна установка звукоизоляции

Монтаж и сфера применения

Решетка 3ПР-Р предназначена для установки в подвесные потолки типа «Армстронг». Съёмная конструкция жалюзийной панели заметно упрощает монтаж и обслуживание. Трёхстороннее распределение воздуха обеспечивает эффективный воздухообмен в помещениях различного назначения.

Благодаря точной регулировке объёма подаваемого воздуха и возможности выбора цвета покрытия решетка 3ПР-Р оптимально подходит для использования в офисных центрах, административных зданиях, торговых комплексах и других общественных пространствах с подвесными потолочными системами.
