Круглый диффузор с вихревой панелью 1ДКЗ

Круглый диффузор с вихревой панелью 1ДКЗ — профессиональное воздухораспределение

Диффузор 1ДКЗ обеспечивает эффективное распределение воздушных масс в помещениях с повышенными требованиями к вентиляции, создавая оптимальный микроклимат за счёт вихревого принципа действия.

Конструктивные особенности диффузора 1ДКЗ

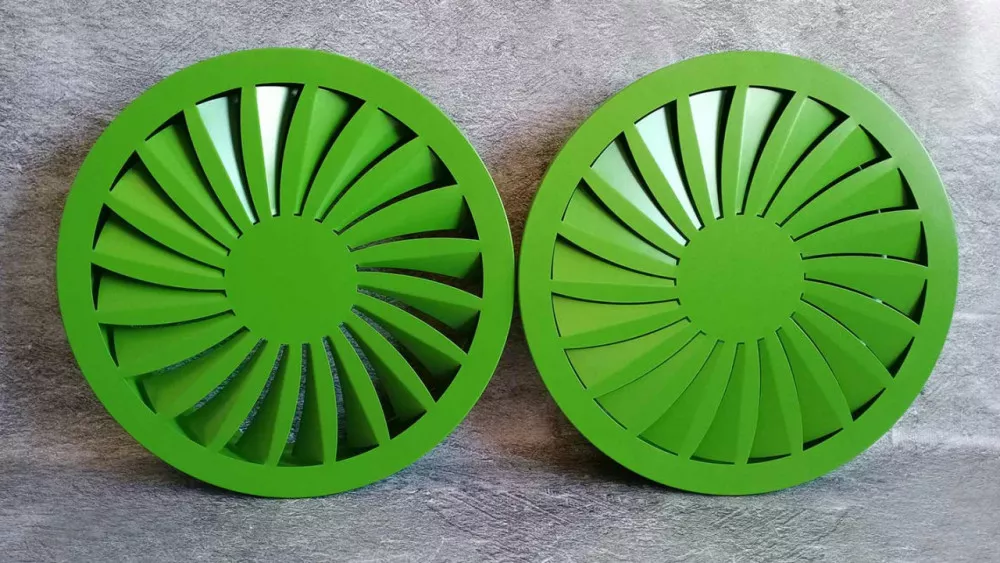

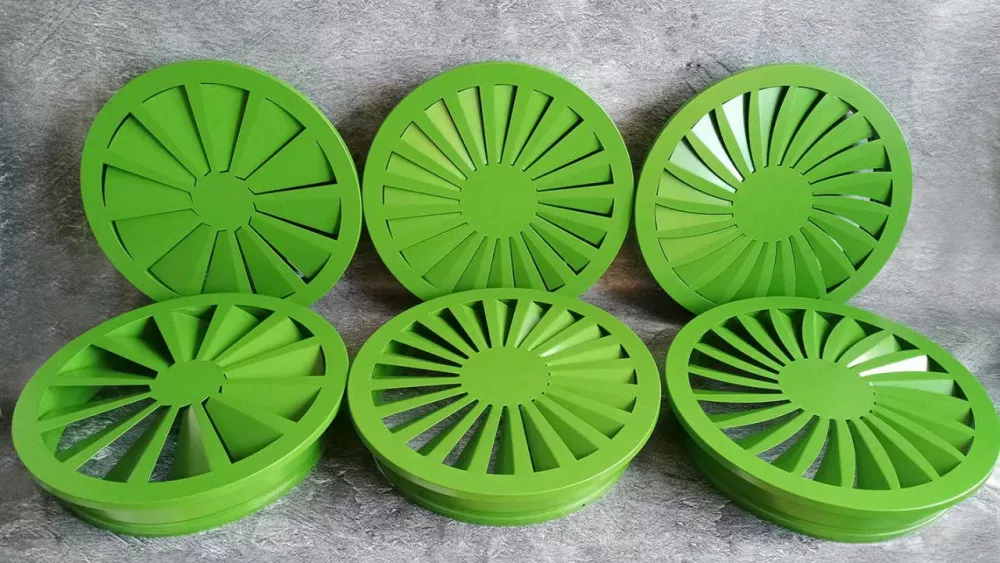

Круглый диффузор с вихревой панелью модели 1ДКЗ представляет собой современное решение для систем вентиляции и кондиционирования. Конструкция включает круглую панель с завихряющими лопатками заданного угла и присоединительный патрубок круглого сечения.

Технические параметры:

• Материал изготовления: сталь с порошковым покрытием (базовый цвет RAL 9016M матовый)
• Возможность индивидуального окрашивания в любой оттенок по каталогу RAL
• Два варианта направления воздушного потока в зависимости от угла изгиба лопаток

Диффузор предназначен для работы с приточным воздухом, имеющим избыточную температуру Δt0≥5°C. Вихревой режим течения значительно повышает коэффициент эжекции по сравнению с прямоточными системами, обеспечивая интенсивное снижение скорости воздушной струи и выравнивание температуры.

Сферы применения и особенности монтажа

Диффузоры 1ДКЗ широко применяются в различных типах помещений:

• Производственные цеха и промышленные объекты
• Концертные залы и театры
• Торговые комплексы и выставочные центры
• Спортивные сооружения и фитнес-клубы
• Транспортные узлы (вокзалы, аэропорты)

Монтаж диффузора может выполняться двумя способами: открытая установка на круглых воздуховодах либо встраивание в подвесные потолки. Соединение с воздуховодом производится с помощью самонарезающих винтов, герметичность обеспечивается резиновым уплотнением.

Режимы работы и технические характеристики

Диффузор 1ДКЗ предлагает два основных режима воздухораспределения:

• Вертикальная коническая закрученная струя (В) — для равномерного распределения воздуха по объёму помещения
• Горизонтальная настилающаяся закрученная струя (Г) — для создания воздушных потоков вдоль потолочной поверхности

Круглая форма диффузора обеспечивает равномерное распределение воздушных масс во всех направлениях, что особенно важно для помещений большой площади. Конструкция вихревых лопаток позволяет эффективно перемешивать приточный воздух с окружающей средой, минимизируя зоны с застойным воздухом.

Диффузор 1ДКЗ может использоваться как для подачи, так и для удаления воздуха из помещений, что делает его универсальным элементом системы вентиляции. Прочная стальная конструкция с антикоррозийным покрытием обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
