Вихревой потолочный диффузор 1ДПЗ

Вихревой потолочный диффузор 1ДПЗ — эффективное распределение воздуха

Диффузор 1ДПЗ обеспечивает интенсивный воздухообмен в помещениях с повышенными требованиями к вентиляции, создавая оптимальный микроклимат за счёт вихревого распределения воздушных масс.

Конструкция и особенности диффузора 1ДПЗ

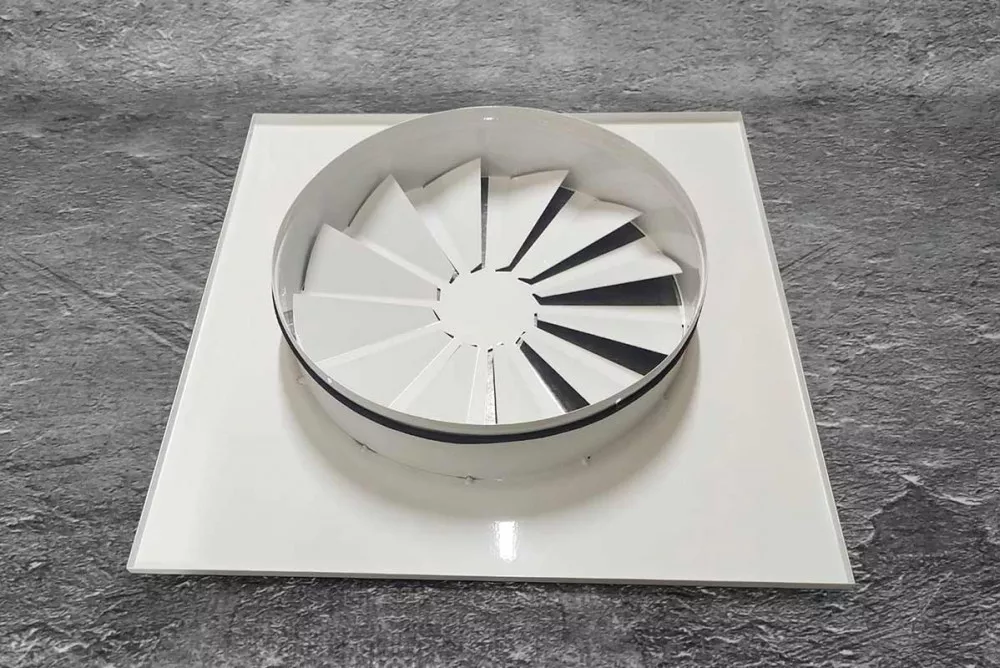

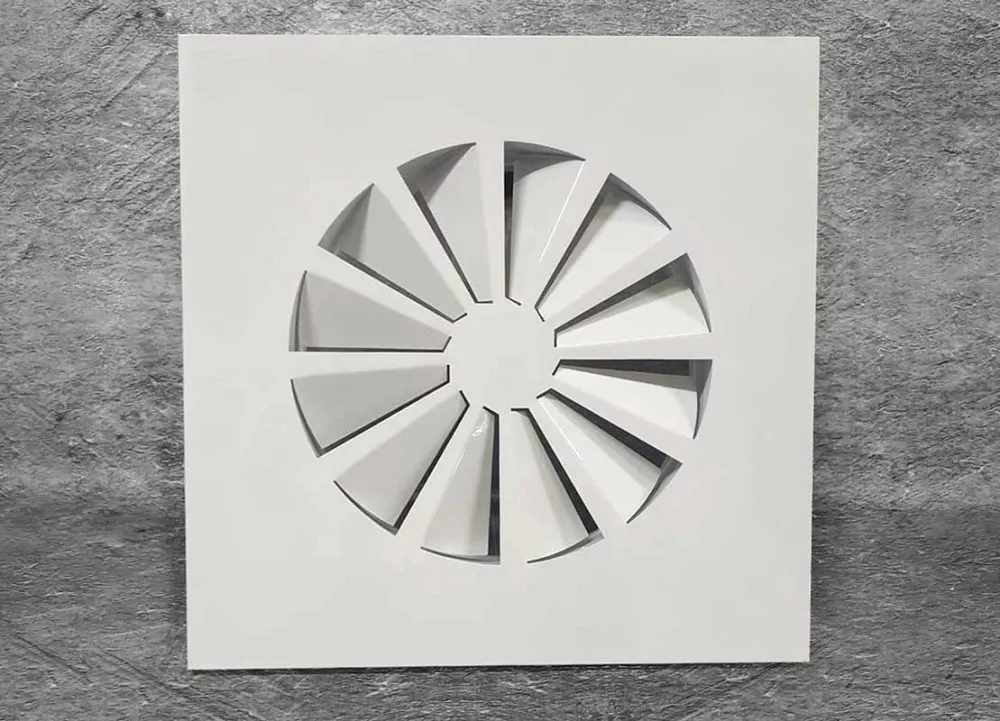

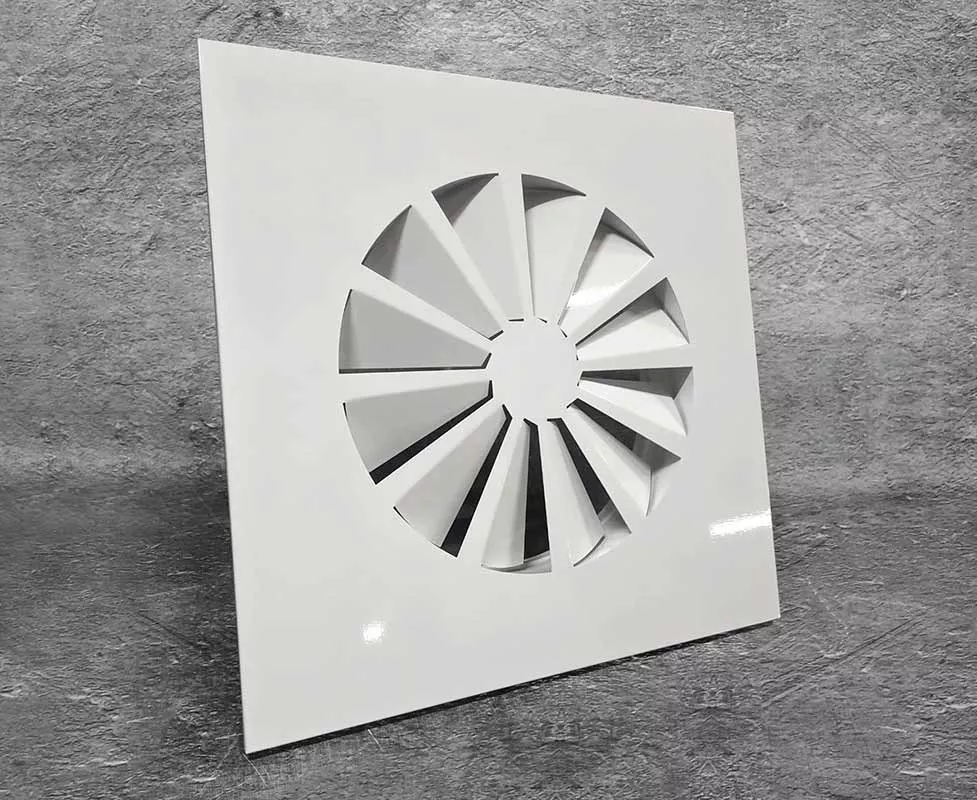

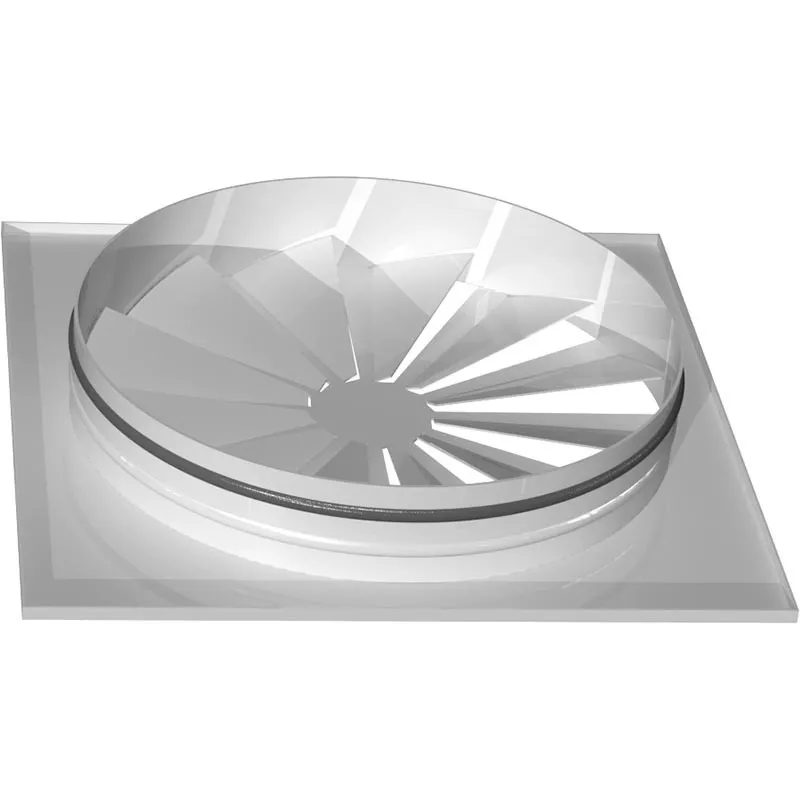

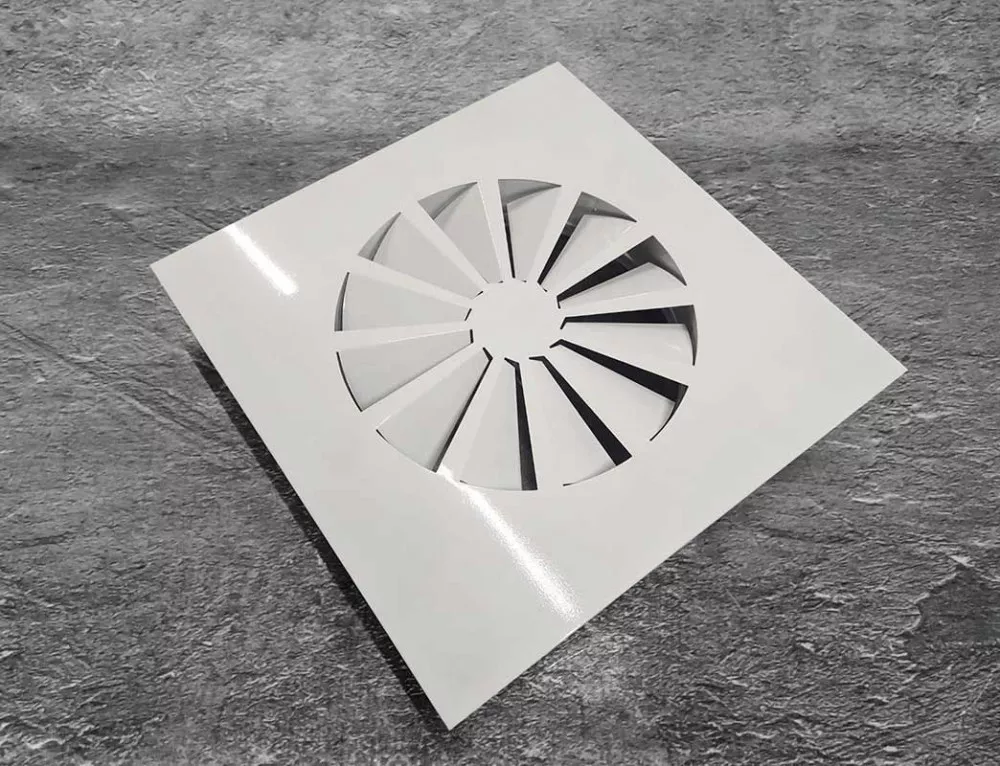

Вихревой потолочный диффузор модели 1ДПЗ представляет собой квадратную панель с завихряющими лопатками заданного угла и круглым присоединительным патрубком. Конструкция разработана для помещений с повышенной кратностью воздухообмена и значительной разницей температур приточного воздуха (Δt0≥5°C).

Основные характеристики:

• Материал изготовления: сталь с порошковым покрытием (базовый цвет — RAL 9016M матовый)

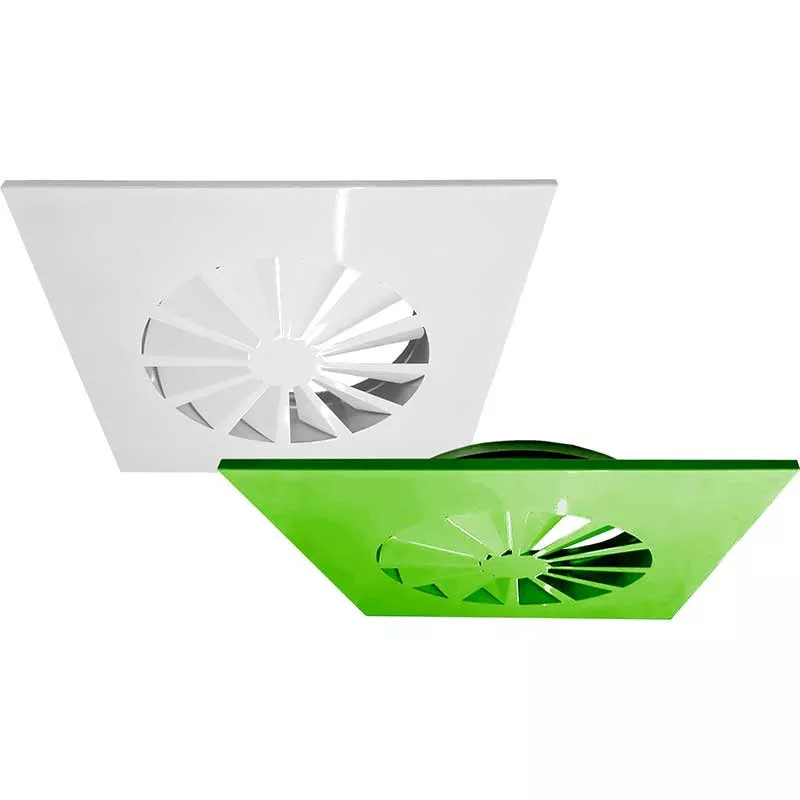

• Возможность индивидуального окрашивания в любой оттенок по каталогу RAL
• Два варианта подачи воздуха в зависимости от угла изгиба лопаток

Сферы применения и установка

Диффузоры 1ДПЗ предназначены для использования в производственных помещениях, концертных и торговых залах, спортивных сооружениях, вокзалах и аэропортах. Они могут применяться как для подачи, так и для удаления воздуха из помещений.

Монтаж выполняется двумя способами:

• Установка на отводах круглых воздуховодов при открытой прокладке
• Встраивание в подвесные потолки

Соединение с воздуховодом производится с помощью самонарезающих винтов, герметичность обеспечивается резиновым уплотнением. Вихревой режим течения воздуха значительно повышает коэффициент эжекции по сравнению с прямоточными струями.

Режимы работы и воздухораспределение

Диффузор 1ДПЗ предлагает два основных режима подачи воздуха в зависимости от конструкции лопаток:

• Вертикальная коническая закрученная струя (В) — для равномерного распределения воздуха по объёму помещения
• Горизонтальная настилающаяся закрученная струя (Г) — для создания воздушных потоков вдоль потолочной поверхности

Такое решение позволяет эффективно снижать скорость воздушного потока и выравнивать температуру в помещении, создавая комфортные условия при значительных тепловых нагрузках. Вихревой принцип работы обеспечивает интенсивное перемешивание приточного воздуха с окружающей средой.
