Вихревой регулируемый диффузор VD

Регулируемый вихревой диффузор VD

Вихревой диффузор модели VD с регулируемыми лопатками обеспечивает эффективное распределение воздушных масс в системах вентиляции и кондиционирования для помещений высотой от 4 метров.

Конструкция и технические параметры

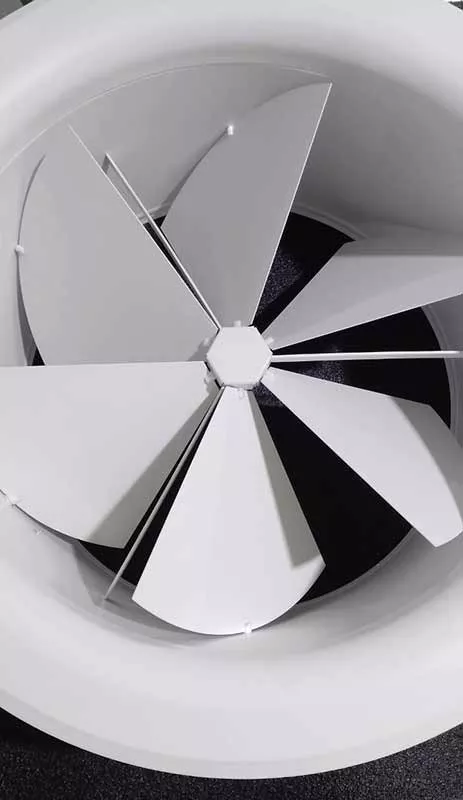

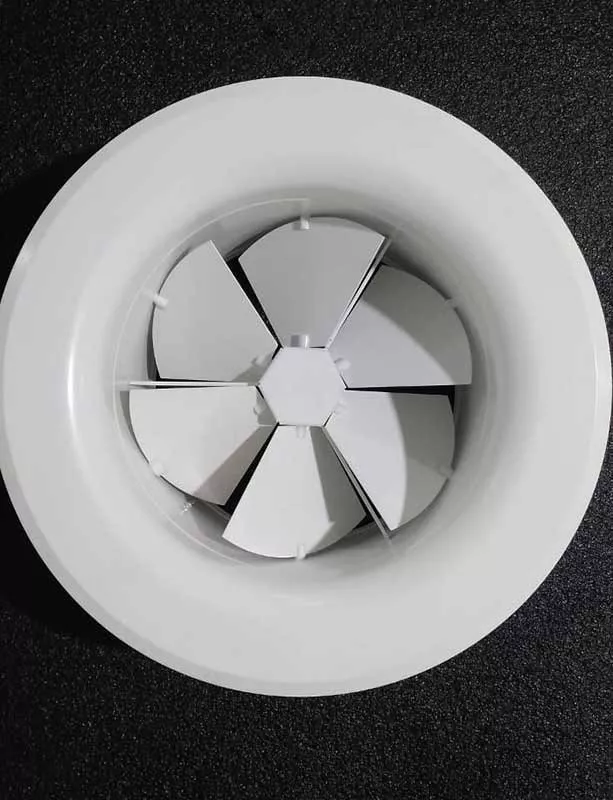

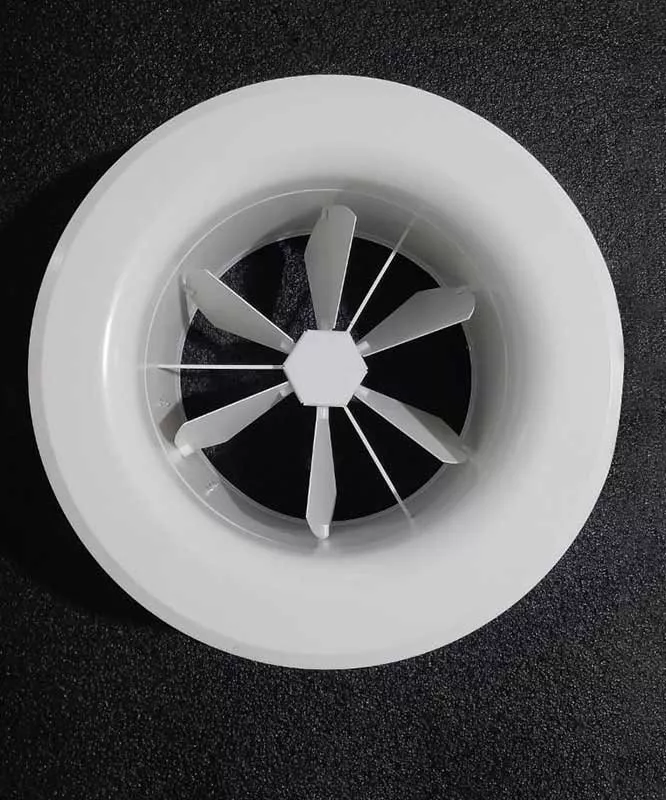

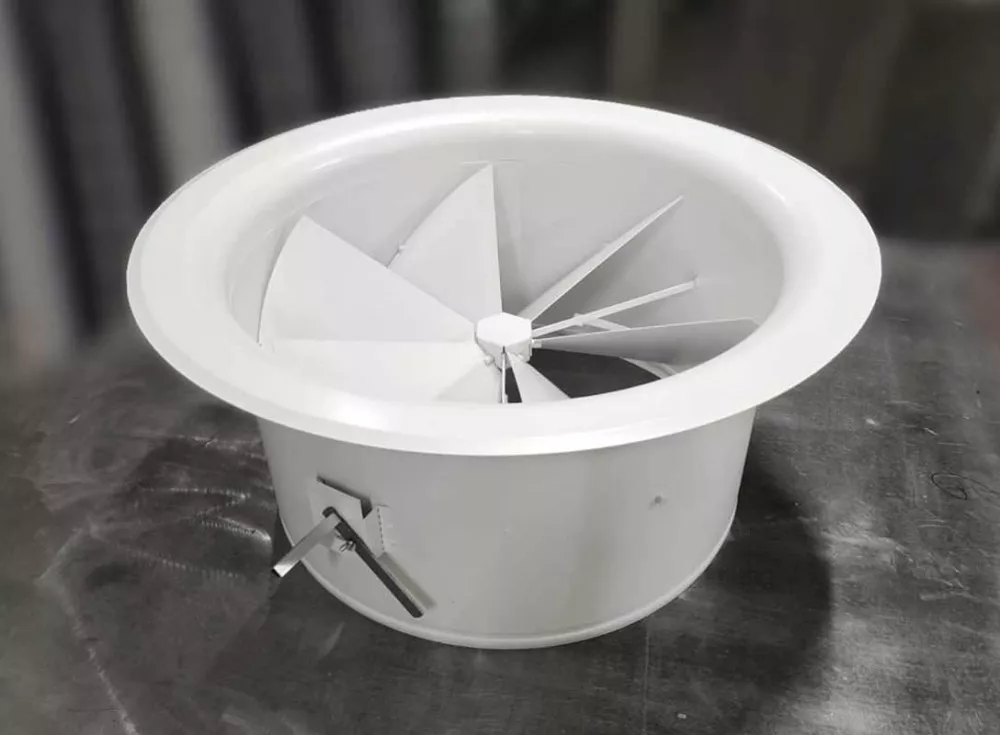

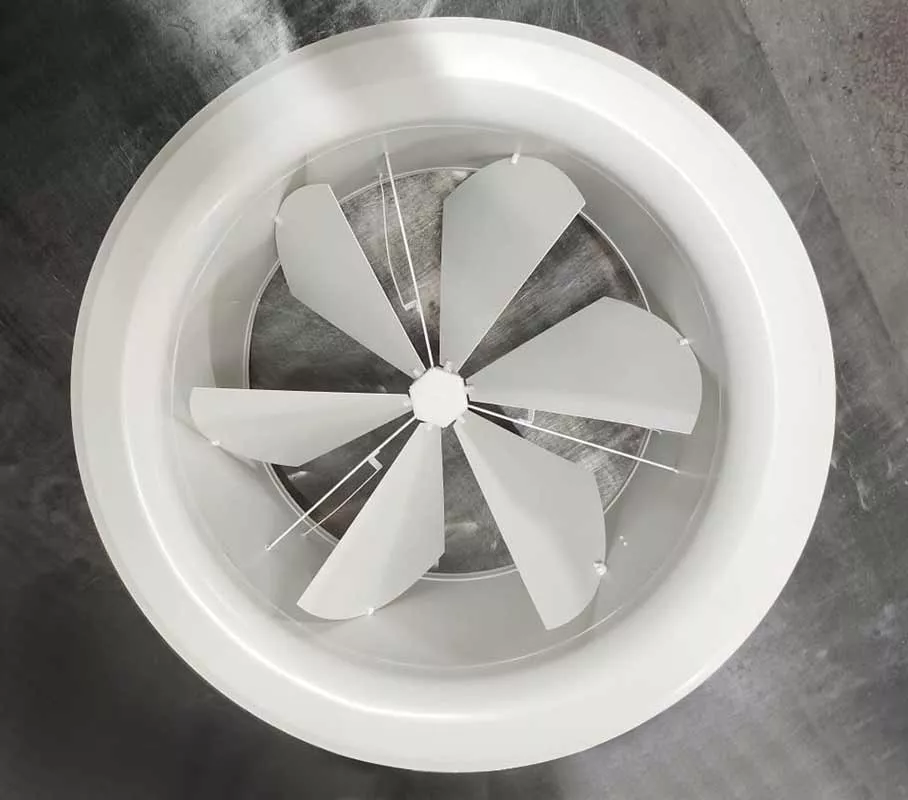

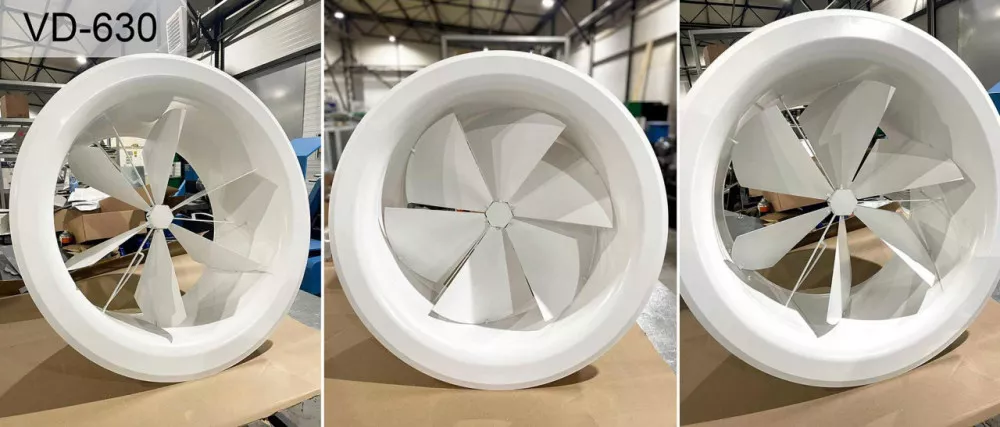

Диффузор VD состоит из стального корпуса с подводящим патрубком и блока регулируемых лопаток. Угол наклона лопаток изменяется в диапазоне от 0° до 50° с помощью рычажного механизма, обеспечивая синхронный поворот всех элементов. Изделие изготавливается из стали с порошковым покрытием базового белого матового цвета (RAL 9016М).

• Диапазон регулировки угла лопаток: 0°–50°
• Возможность ручного управления и автоматической настройки с электроприводом
• Герметичное соединение с воздуховодом через резиновый уплотнитель

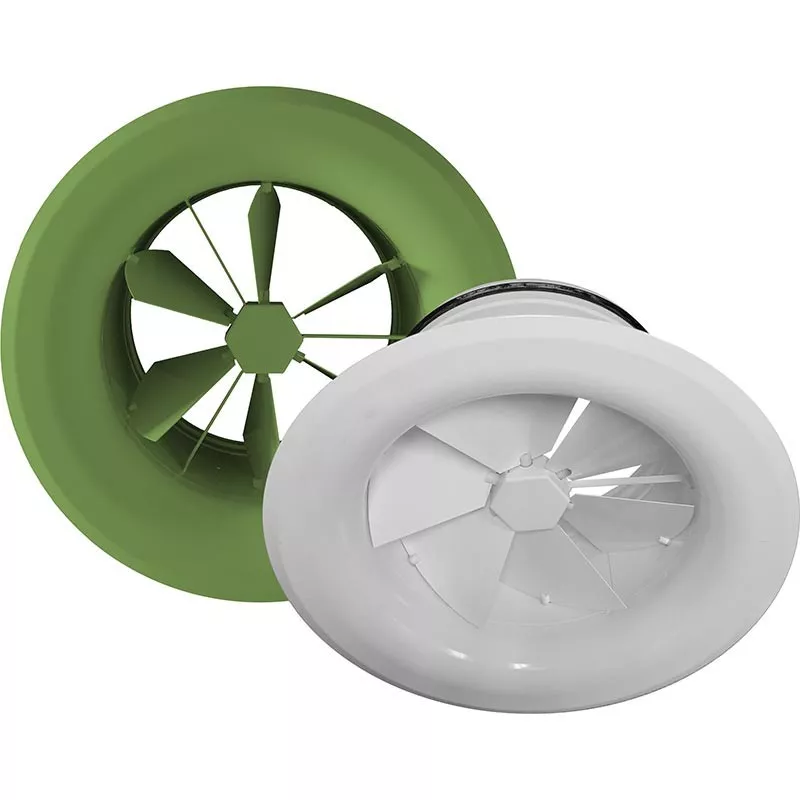

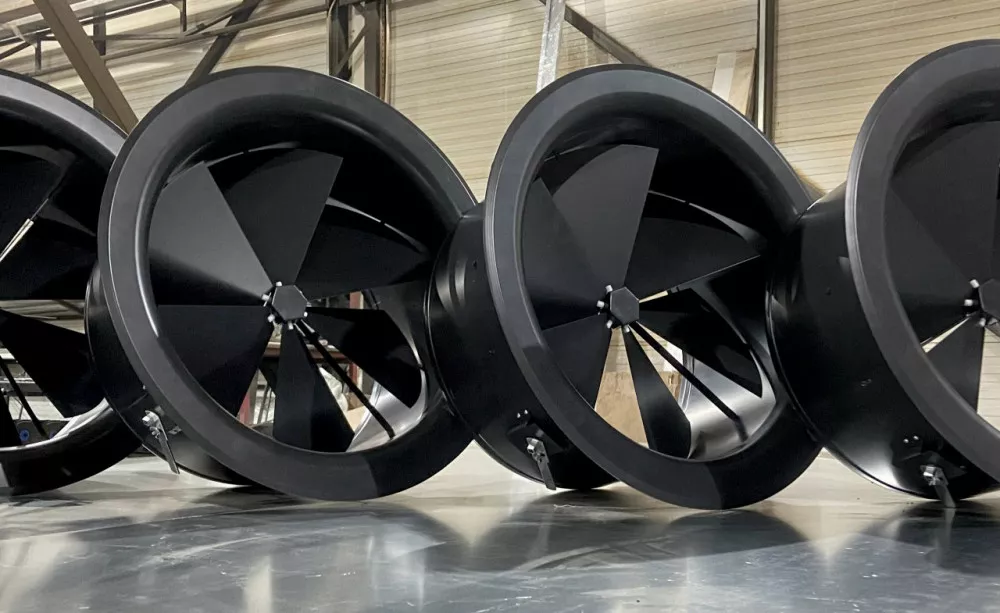

• Варианты окраски: любой цвет по каталогу RAL

Принцип действия и особенности установки

Диффузор VD формирует закрученные воздушные струи при угле наклона лопаток более 30°, что позволяет эффективно смешивать приточный воздух с внутренним воздухом помещения. Монтаж выполняется на круглые воздуховоды с помощью самонарезающих винтов; возможна как открытая установка, так и встраивание в подвесные потолки.

Особенности воздухораспределения:

• Формирование горизонтальных веерных струй при охлаждении
• Создание вертикальных конических струй при нагреве
• Возможность переключения между режимами без изменения параметров системы
• Эффективное настилание воздушного потока на потолок

Сфера применения и эксплуатационные возможности

Вихревые диффузоры VD рекомендованы для использования в административных зданиях, общественных помещениях и производственных цехах с высокой разностью температур между приточным воздухом и воздухом обслуживаемой зоны. Устройство может работать как на приток, так и на вытяжку воздуха.

Регулируемая конструкция лопаток позволяет оптимизировать воздухообмен в помещении, снижая энергопотребление системы вентиляции. Закрученные струи обеспечивают интенсивное перемешивание воздушных масс, что особенно важно при работе с воздухом, имеющим значительные температурные отклонения от температуры в помещении.

Простота управления и надёжность конструкции делают вихревой диффузор VD универсальным решением для различных систем воздухораспределения. Возможность изменения формы струи без изменения рабочих параметров системы позволяет адаптировать воздухораспределение под конкретные условия эксплуатации.
