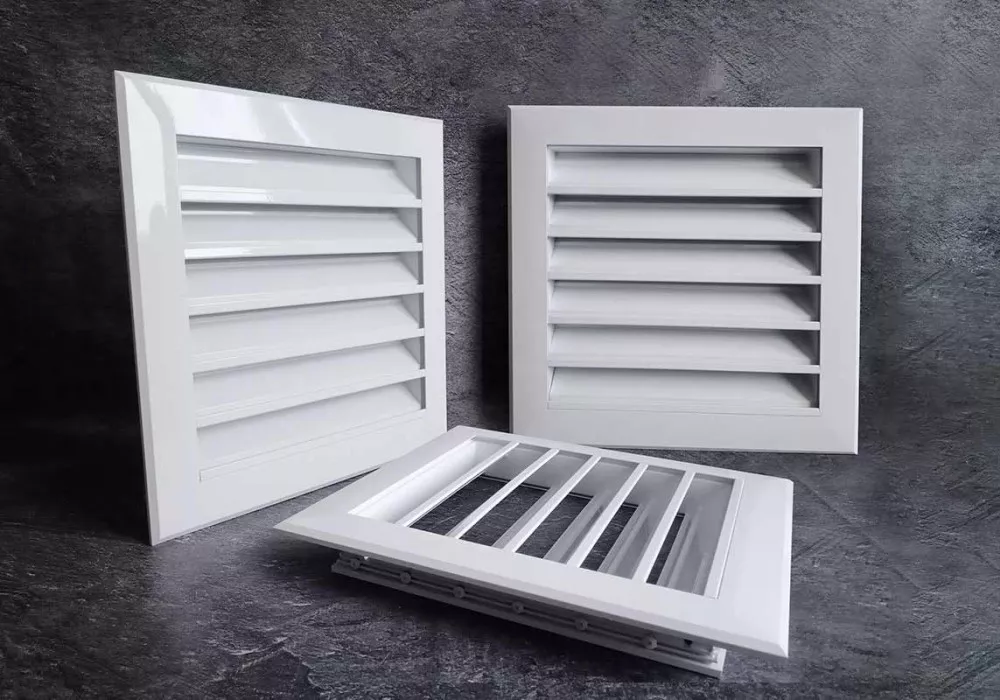

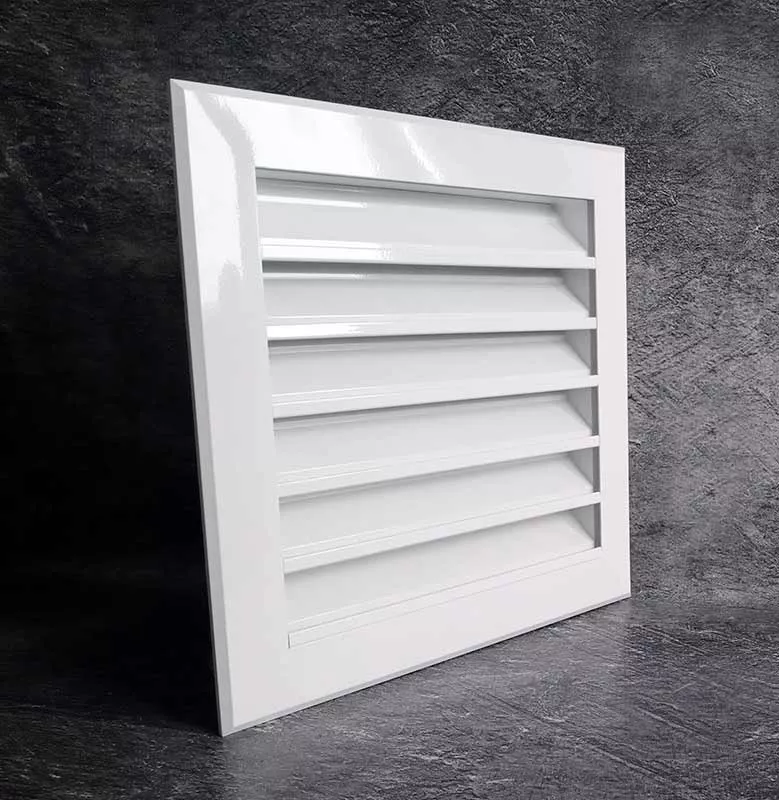

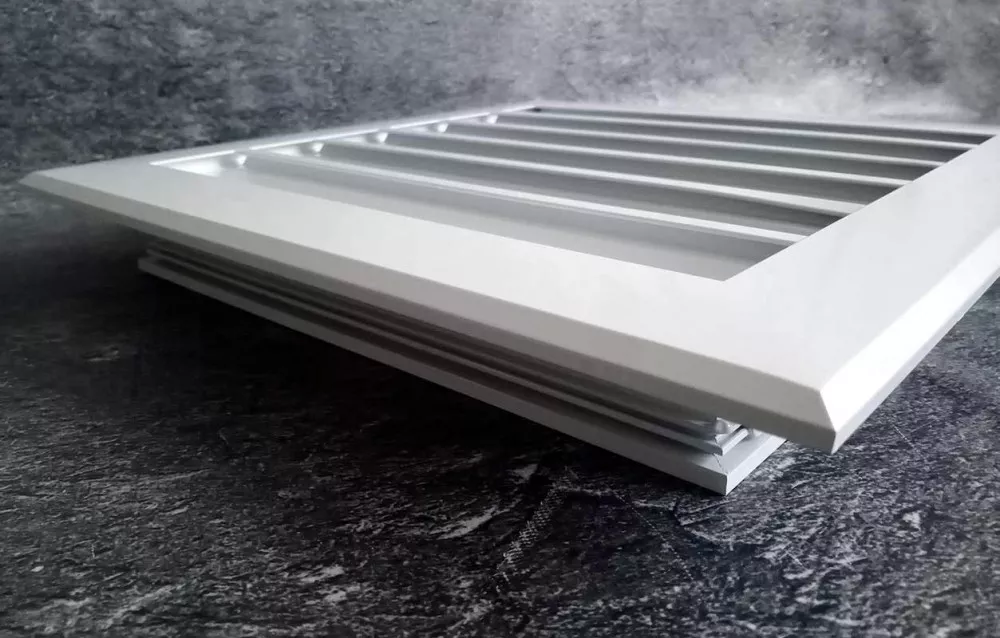

Наружная жалюзийная решетка НР50

Уличная жалюзийная решетка НР50 для вентиляции и кондиционирования

Решетка НР50 — это усиленная конструкция, разработанная для работы в системах приточно-вытяжной вентиляции и кондиционирования воздуха. Её прочное исполнение обеспечивает надёжную защиту вентканалов при сохранении высокой пропускной способности воздушных потоков.

Конструктивные особенности решётки НР50

Основу решётки составляет рама из усиленного уголка глубиной 57,5 мм с жёстко закреплёнными ламелями. Особенность конструкции — специальный «отлив» на верхней полке, который предотвращает попадание осадков внутрь вентиляционной системы.

Технические параметры конструкции:

• Глубина рамы: 57,5 мм
• Максимальная скорость воздушного потока: до 15 м/с
• Рекомендуемое рабочее сечение: до 5 м²
• Материал профиля: алюминиевый сплав АД31 по ГОСТ 22233-2018

Области применения и монтажные решения

Решётка НР50 оптимально подходит для установки в крупные проёмы и воздуховоды, где требуются конструкции с увеличенным коэффициентом живого сечения. При ширине проёма более 1200 мм изделие оснащается вертикальной перемычкой для предотвращения прогиба ламелей.

Варианты форм исполнения:

• Прямоугольная
• Круглая
• Трапециевидная

Решётка НР50 сочетает высокую прочность конструкции и эффективную защиту от атмосферных воздействий, что делает её идеальным решением для наружного монтажа вентиляционных систем.

Дополнительные опции и отделка

Решётка может комплектоваться переходником для подключения к воздуховоду и защитной сеткой, предотвращающей попадание посторонних предметов в вентиляционную шахту. Стандартное покрытие — полиэфирная порошковая краска белого цвета (RAL 9016), по запросу доступны другие оттенки по шкале RAL.

Способы монтажа:

• Крепление саморезами
• Монтаж с использованием пластины
• Установка с помощью монтажного уголка

Решётка НР50 производится с соблюдением строгих технических требований, что гарантирует её долговечность и надёжность даже при интенсивной эксплуатации в разных климатических условиях. Конструкция не предусматривает регулировку положения ламелей, что обеспечивает её стабильность при высоких скоростях воздушного потока.

Благодаря использованию качественного алюминиевого профиля и современного порошкового покрытия, решётка НР50 устойчива к коррозии и сохраняет свой первоначальный вид в течение длительного срока службы. Её конструкция оптимально подходит для промышленных объектов, коммерческих зданий и других сооружений, где требуются надёжные решения для организации вентиляции.
