Конический регулируемый диффузор KONIKA-A

Конический регулируемый диффузор KONIKA-A для вентиляционных систем

Конический регулируемый диффузор модели KONIKA-A предназначен для эффективного распределения воздушных масс в системах приточно-вытяжной вентиляции различных помещений. Уникальная конструкция позволяет плавно изменять направление подачи воздуха от горизонтального до вертикального.

Конструктивные особенности диффузора KONIKA-A

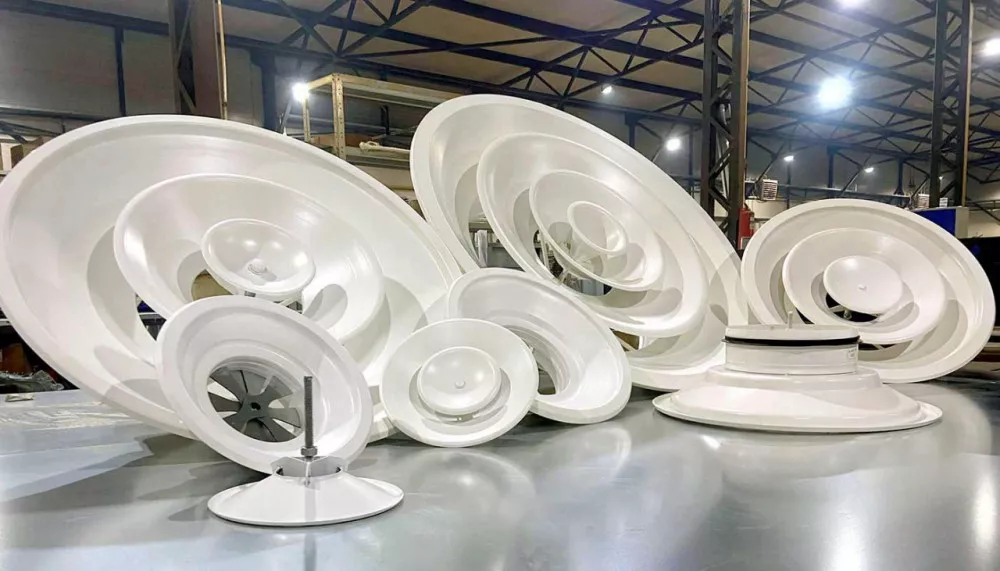

Диффузор состоит из двух основных элементов:

• Наружного входного конуса (основной корпус)
• Съёмной центральной части с несколькими конусами меньшего диаметра

Такая конструкция обеспечивает не только регулировку направления воздушного потока, но и удобный доступ для обслуживания и очистки внутренних поверхностей. Диффузор может оснащаться дополнительными элементами:

• Секционным клапаном для регулировки объёма воздуха (S)
• Удлинителем (U)
• Камерой статического давления (КСД/КСР)

Технические характеристики и установка

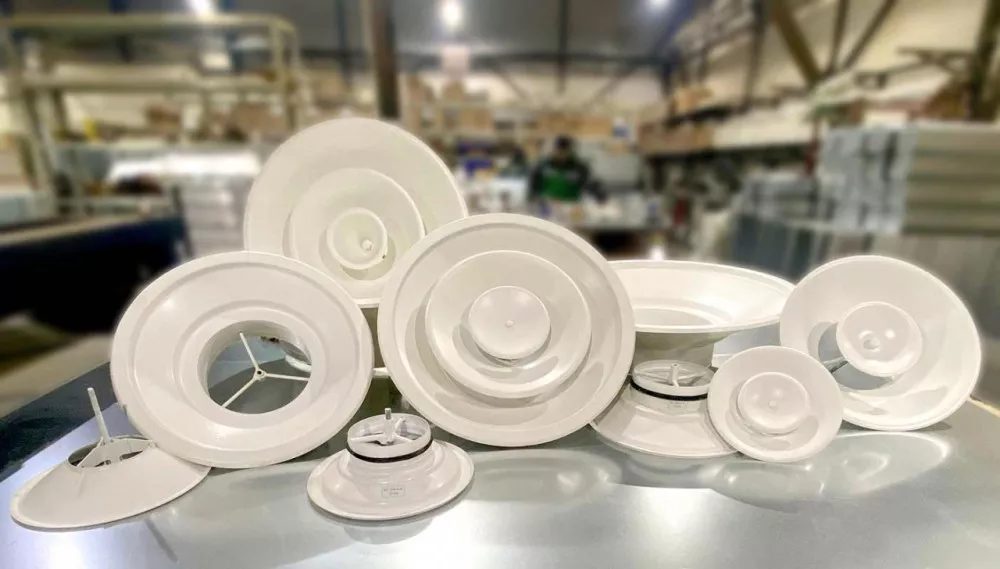

Диффузор KONIKA-A выпускается в семи стандартных диаметрах: 160, 200, 250, 315, 400, 500 и 630 мм. Монтаж выполняется двумя способами:

1. Непосредственно в воздуховод
2. Через камеру статического давления (при этом длина прямого участка воздуховода до камеры должна составлять не менее 4 диаметров)

Процесс установки включает фиксацию наружного конуса крепёжными элементами (заклёпками или саморезами) и регулировку положения внутреннего конуса для выбора направления воздушного потока.

Для оптимальной работы вентиляционной системы с диффузором KONIKA-A рекомендуется использовать камеру статического давления, которая способствует равномерному распределению воздушного потока.

Материалы и варианты исполнения

Все элементы диффузора изготавливаются из оцинкованной листовой стали. Базовое покрытие — полимерная порошковая краска белого цвета (RAL 9016 матовый). По индивидуальному заказу возможно изготовление в любом цвете по каталогу RAL.

Камера статического давления поставляется без покрытия, но также может быть окрашена в требуемый цвет. Такая гибкость в исполнении позволяет гармонично вписать диффузор в любой интерьер.
