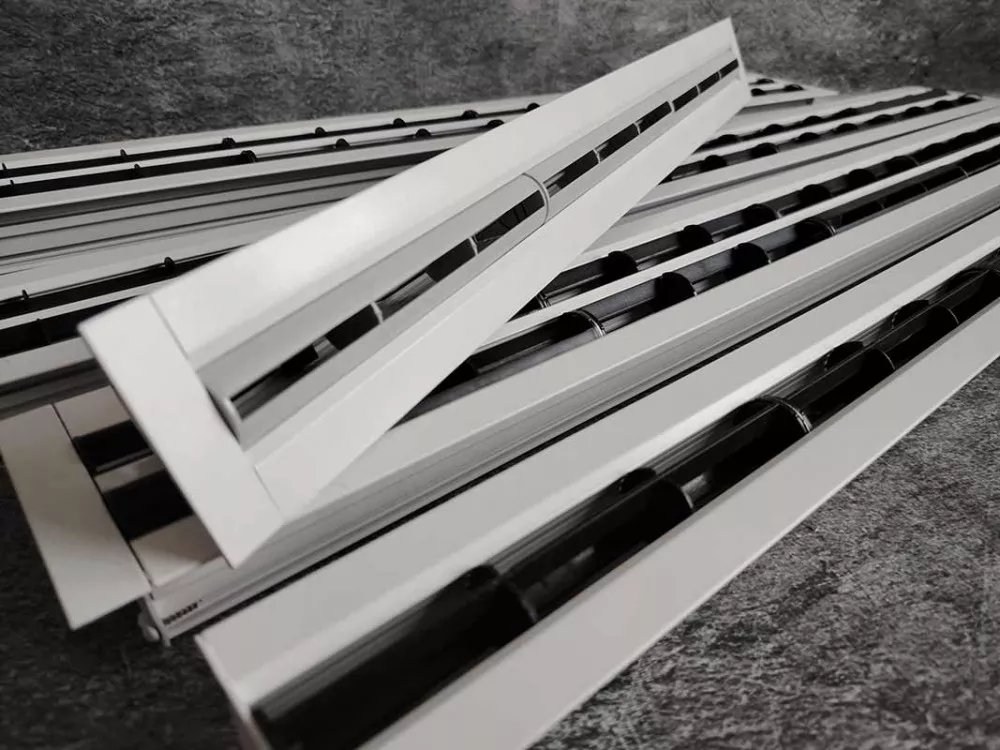

Приточный щелевой диффузор PL35

Приточный щелевой диффузор PL35 - актуальное решение для систем вентиляции

Щелевой диффузор PL35 объединяет высокую практичность и элегантный дизайн, гарантируя равномерное распределение воздушных масс в установках вентиляции и кондиционирования.

Устройство и технические характеристики

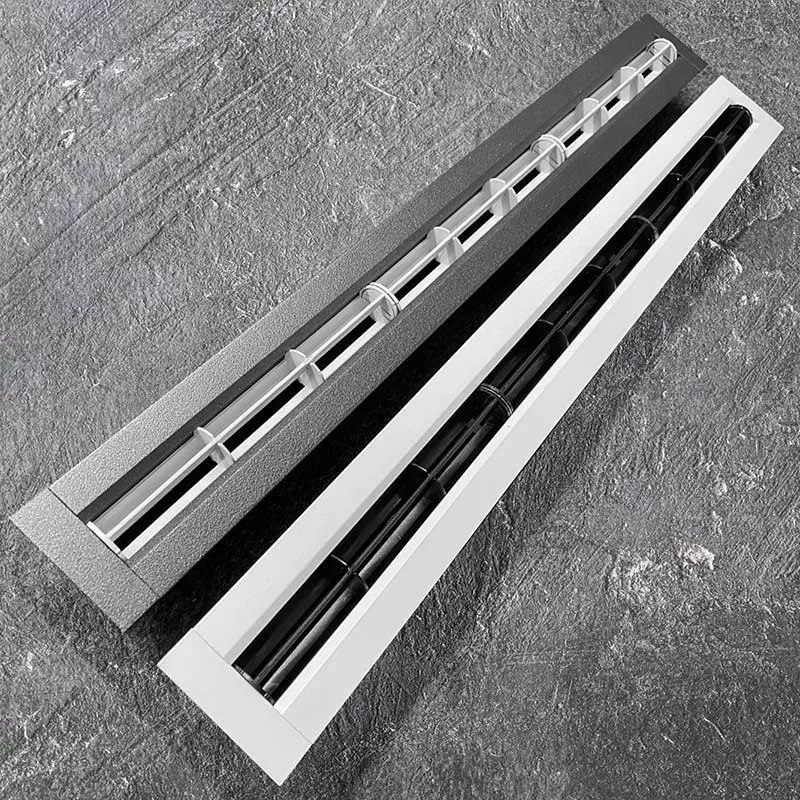

Диффузор PL35 — это современное вентиляционное изделие, состоящее из алюминиевого основания и пластиковых регулировочных элементов. Ключевые параметры:

• Основа выполнена из экструдированного алюминиевого профиля марки АД31 согласно ГОСТ 22233-2001
• Регулирующие элементы изготовлены из ударопрочного АБС-пластика
• Стандартная версия имеет порошковое покрытие белого цвета (RAL 9016 матовый)
• По индивидуальному заказу возможно окрашивание в любой оттенок по шкале RAL
• Пластиковые направляющие доступны в трёх цветах: белом, сером и чёрном

Разновидности камер статического давления

Для подсоединения к сети воздуховодов диффузор PL35 оснащается несколькими типами камер статического давления:

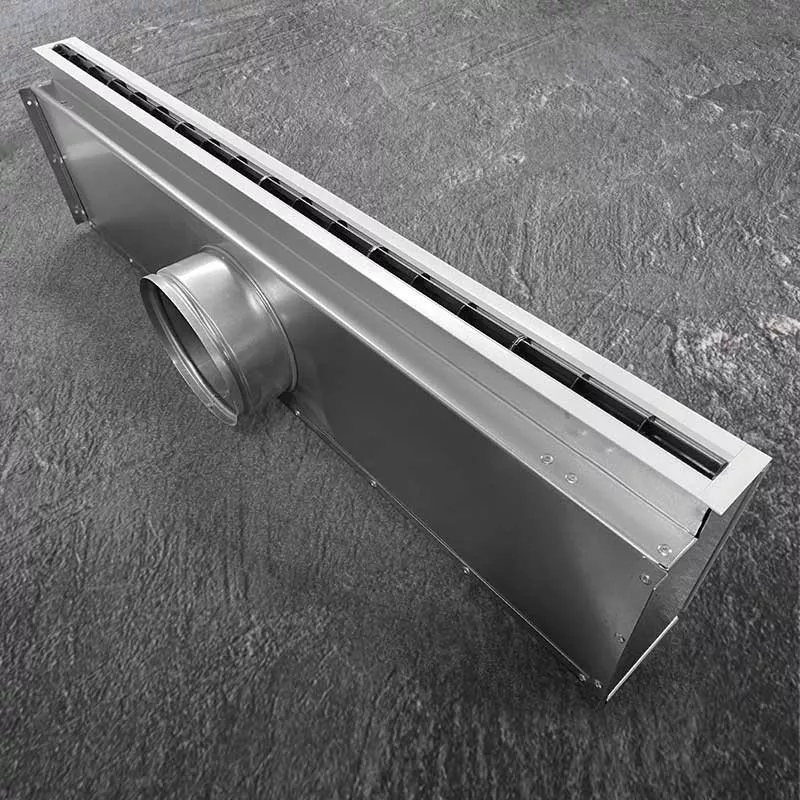

• КСД — типовая камера с круглым патрубком, выполненная из оцинкованной стали толщиной 0,4–1,5 мм
• КСД-У — компактная версия камеры с круглым патрубком, позволяющая экономить монтажное пространство
• КСД-У-О — уменьшенная камера с овальным патрубком для нестандартных условий установки
• КСД-У-П — уменьшенная камера с прямоугольным патрубком
• КСР — камера с регулирующим устройством для контроля объёма подаваемого воздуха

Толщина металла для камер подбирается в зависимости от габаритов и требований заказчика. Все камеры в стандартной поставке идут без окраски.

Эксплуатационные свойства и нюансы монтажа

Диффузор PL35 наделён рядом важных функциональных качеств:

• Регулировка направления воздушного потока по горизонтали, вертикали и под наклоном
• Высокая степень эжекции, создающая приятный микроклимат в комнате
• Допустимая разница температур между приточным воздухом и воздухом в помещении — не более ±10°C
• Модульное исполнение позволяет собирать сплошные линии по всему периметру комнаты

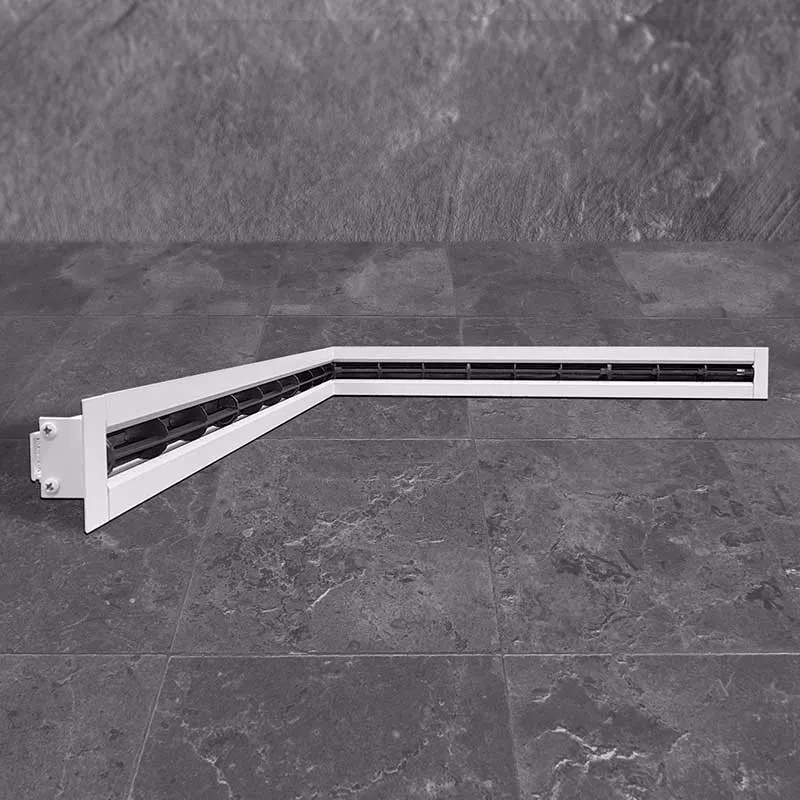

• Предусмотрена установка угловых секций для оформления поворотов

Установка диффузора PL35 выполняется с помощью винтового крепления к закладным элементам. Рекомендуемая максимальная высота размещения — 4 метра. В комплект поставки входят все необходимые метизы. При сборке непрерывной конструкции в местах стыков требуется использовать специальные выравнивающие пластины.

Диффузор PL35 выступает аналогом таких известных моделей, как Trox PL35 (Pureline), Trox VSD35, Lindab LD13 и Lindab LD14, вбирая в себя их лучшие характеристики при более привлекательной цене.
