Люк ревизионный с нерегулируемыми ламелями Л-РАГ-НГ

Ревизионный люк с нерегулируемыми ламелями Л-РАГ-НГ

Ревизионный люк Л-РАГ-НГ — универсальное решение для обеспечения доступа к инженерным коммуникациям, сочетающее функциональность вентиляционной решётки и удобство обслуживания систем.

Конструктивные особенности и технические параметры

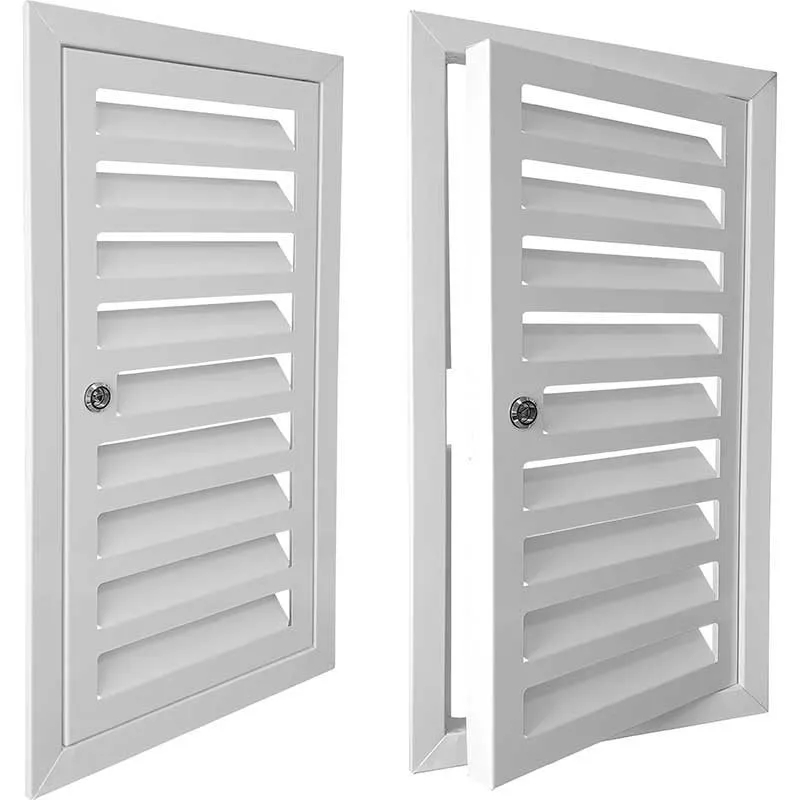

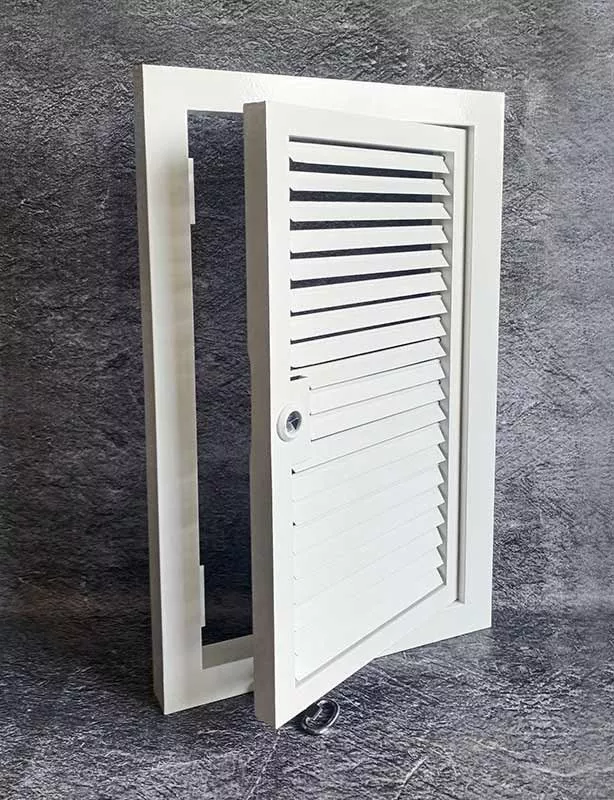

Ревизионный люк модели Л-РАГ-НГ представляет собой комбинированное устройство, выполняющее функции вентиляционной решётки и технического люка. Конструкция состоит из алюминиевой рамы и поворотной створки с горизонтальными каплевидными жалюзи, которые могут фиксироваться в трёх положениях: 30°, 45° и 90°. Для предотвращения провисания при ширине полотна более 500 мм предусмотрена установка усиливающей пластины с вырезами.

Основные технические характеристики:

• Материал: алюминиевый профиль
• Базовое покрытие: порошковая краска RAL 9016 (белый)
• Минимальные размеры: 110×110 мм (встраиваемый), 150×150 мм (накладной)
• Максимальные размеры: до 2900×1000 мм
• Варианты расположения жалюзи: тип 1 (внутрь), тип 2 (наружу)

Механизмы открывания и варианты исполнения

Люк Л-РАГ-НГ предлагает несколько вариантов механизмов открывания, устанавливаемых через каждые 500 мм ширины створки. Для больших размеров рекомендуется использование двухстворчатой конструкции с несколькими замками для обеспечения надёжной фиксации.

Доступные системы открывания:

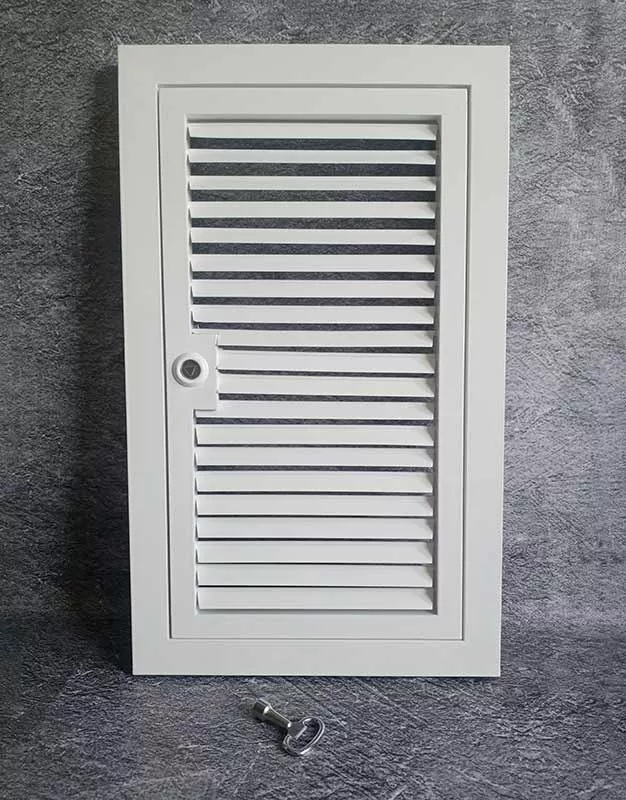

• Щитовой замок под треугольный ключ (мастер-ключ)
• Мебельный замок с автоматической защёлкой
• Почтовый замок с ключом
• Магнитный замок
• Шпингалет

Люк производится в двух основных вариантах исполнения:

• Накладные — определяющие размеры соответствуют габаритам изделия
• Встраиваемые — определяющие размеры соответствуют строительному проёму

Монтажные решения и сфера применения

Для накладного типа люка Л-РАГ-НГ предусмотрено три способа установки: с помощью саморезов непосредственно к поверхности, утопленный монтаж с использованием монтажной пластины, либо накладной монтаж с пластиной. Встраиваемые модели крепятся либо саморезами, либо с применением пружинных защёлок для более быстрого монтажа.

Особенности установки:

• Для накладных моделей: шаг крепления саморезами не более 300 мм
• Для встраиваемых моделей: обязательное соблюдение размеров проёма
• При ширине более 500 мм — обязательная установка усиливающей полосы 12×3 мм

Люк Л-РАГ-НГ находит применение в различных типах зданий: от жилых домов до промышленных объектов. Его конструкция позволяет органично вписаться в интерьер, сохраняя доступ к вентиляционным каналам, электрическим щитам, сантехническим узлам и другим инженерным коммуникациям. Возможность выбора цвета покрытия (любой оттенок по каталогу RAL) обеспечивает гармоничное сочетание с отделкой помещения.

При выборе конкретной модели следует учитывать размеры проёма, необходимый тип открывания, частоту доступа к коммуникациям и требования к дизайну. Правильно подобранный и установленный люк Л-РАГ-НГ обеспечит долговечную и беспроблемную эксплуатацию на протяжении всего срока службы.
