Настенная вентиляционная решетка РАН-У

Настенная вентиляционная решетка РАН-У для систем воздухообмена

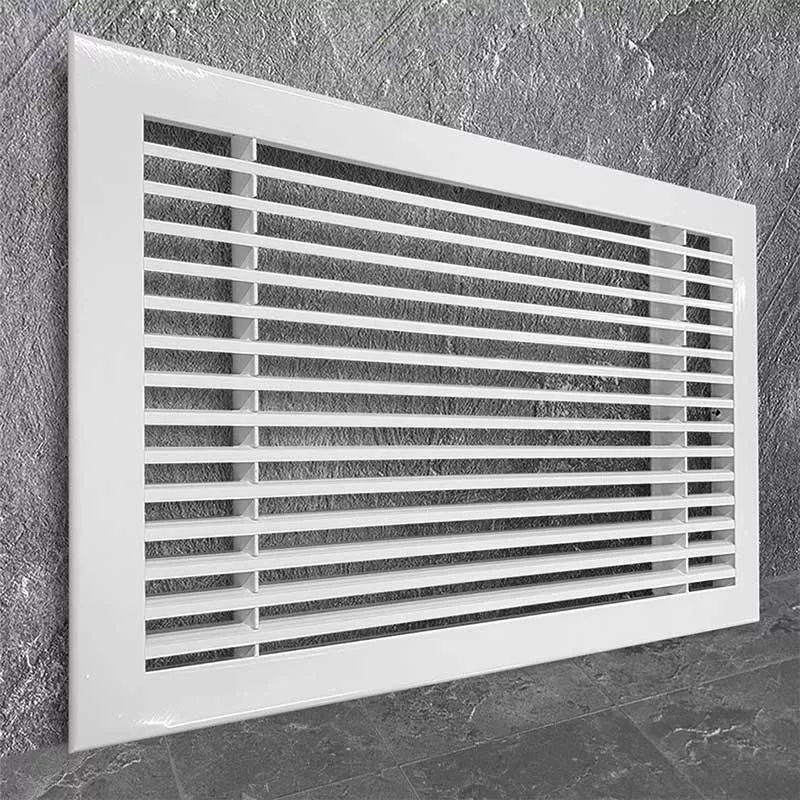

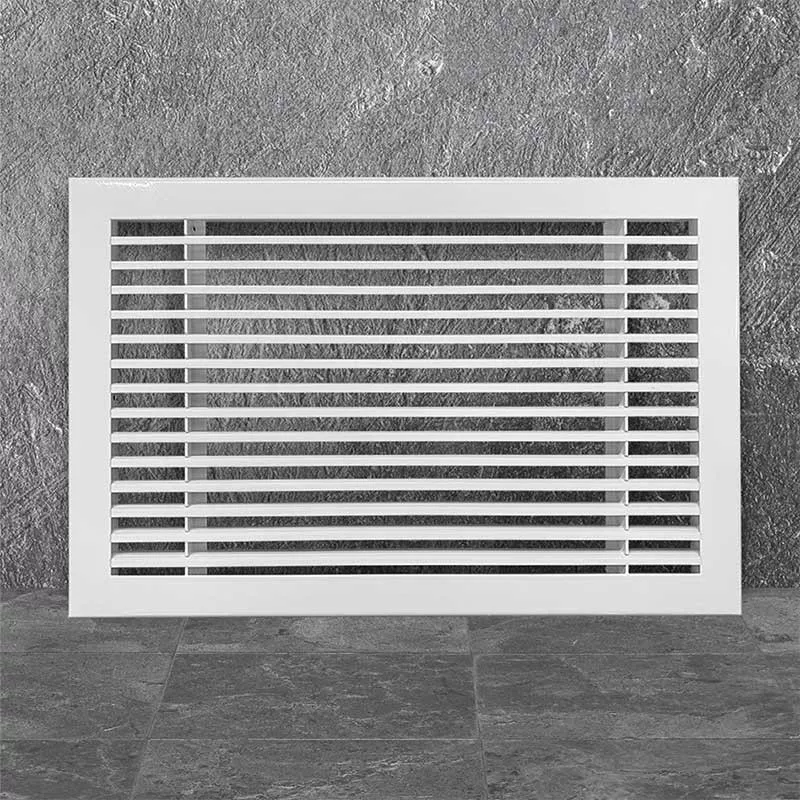

Решетка РАН-У представляет собой специализированное вентиляционное устройство нерегулируемого типа, предназначенное для интеграции в приточно-вытяжные системы вентиляции и кондиционирования. Конструкция изделия обеспечивает эффективное распределение воздушных потоков с заданным углом отклонения.

Конструкция и технические параметры

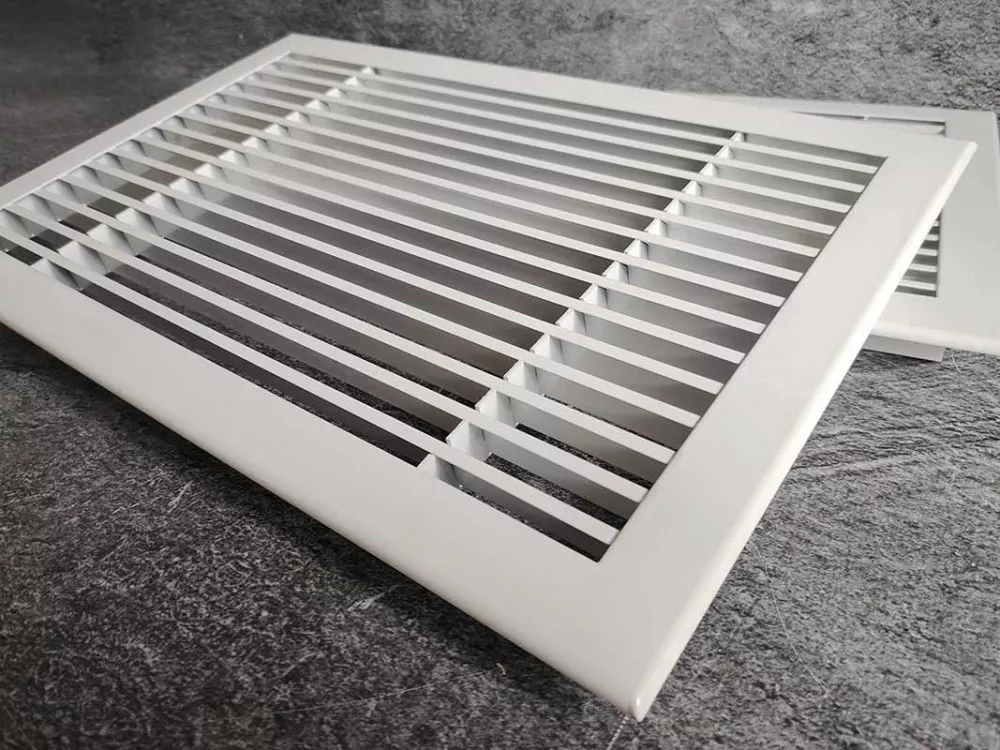

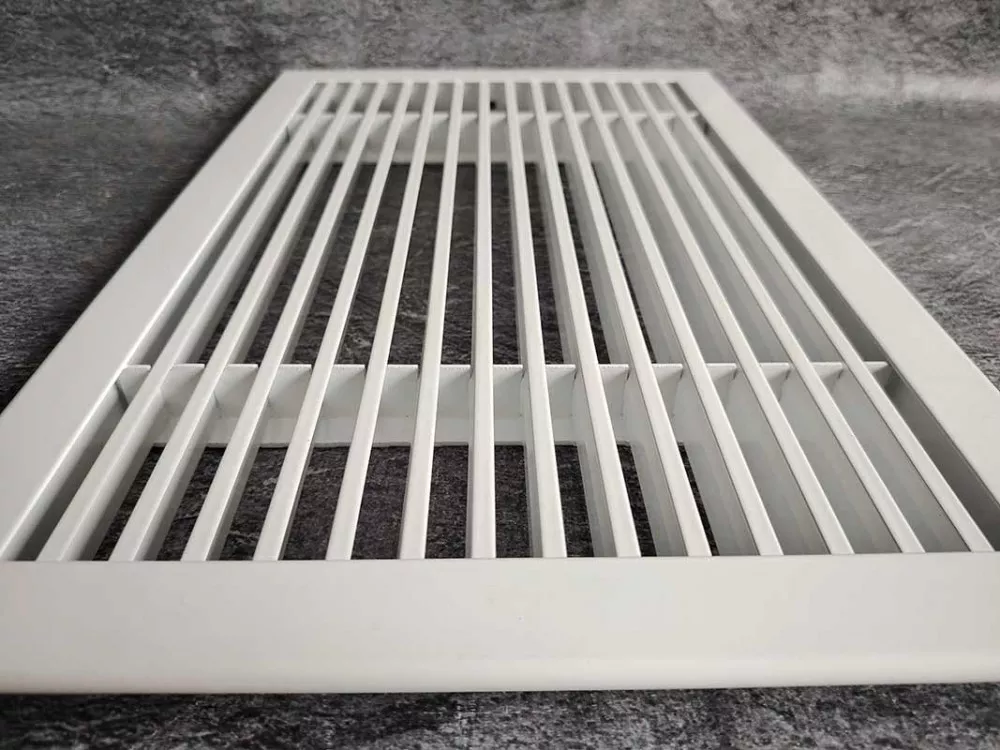

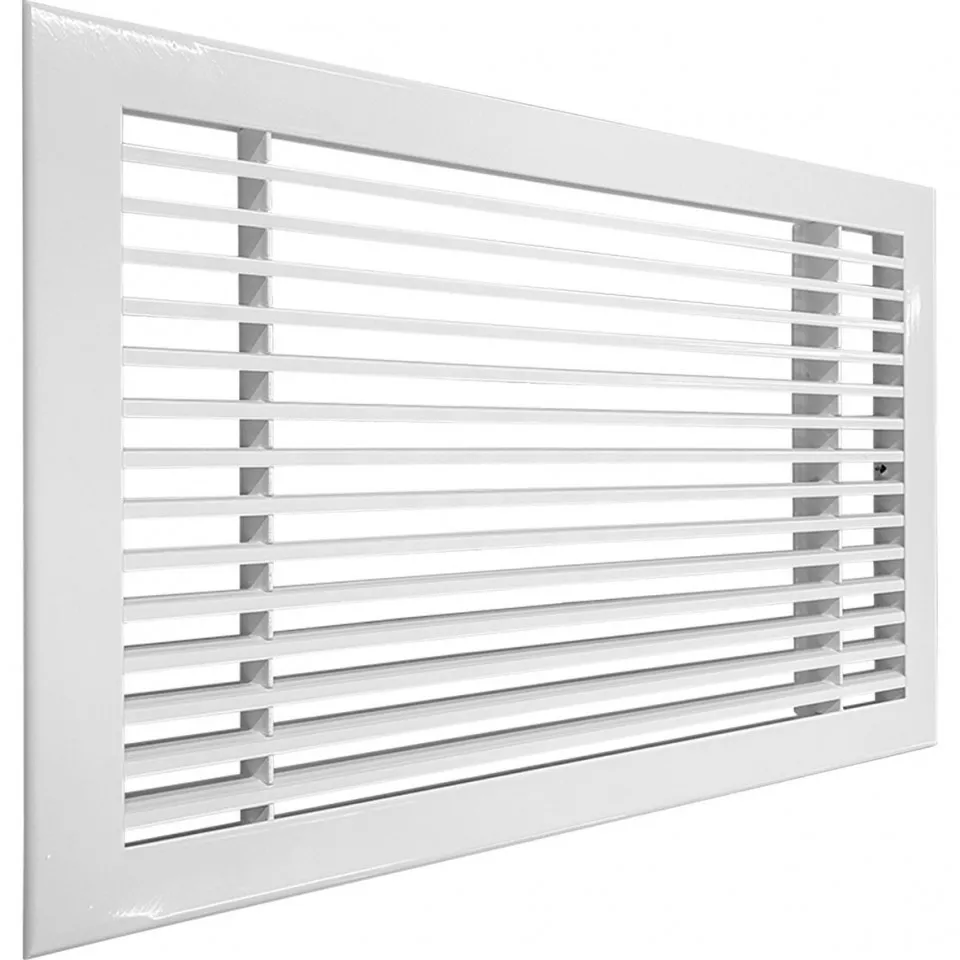

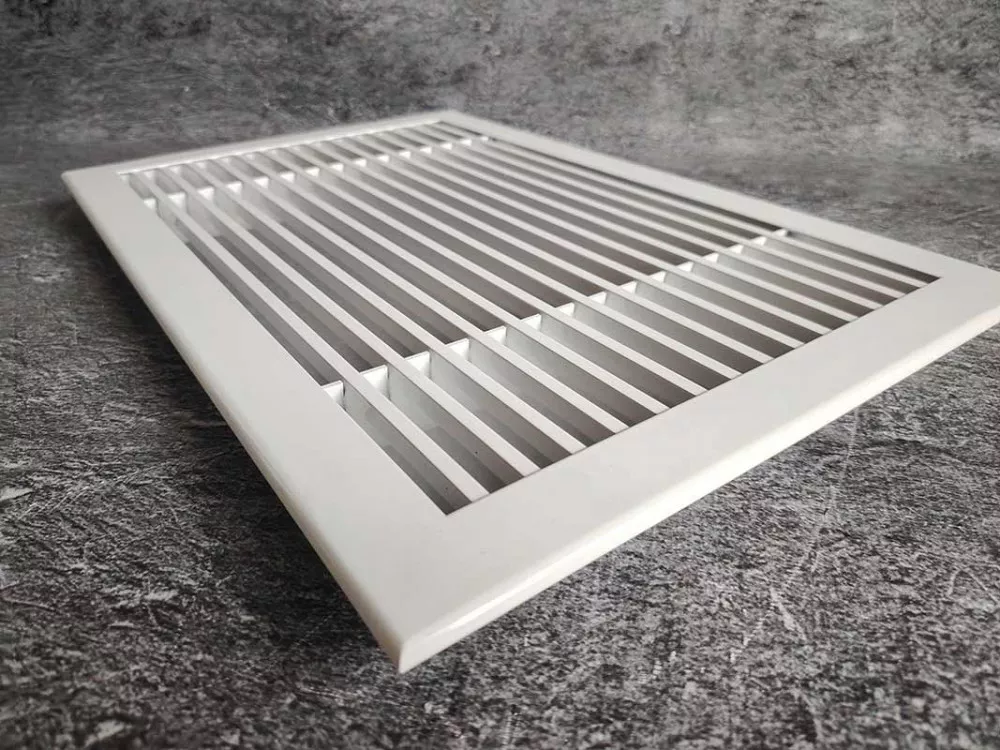

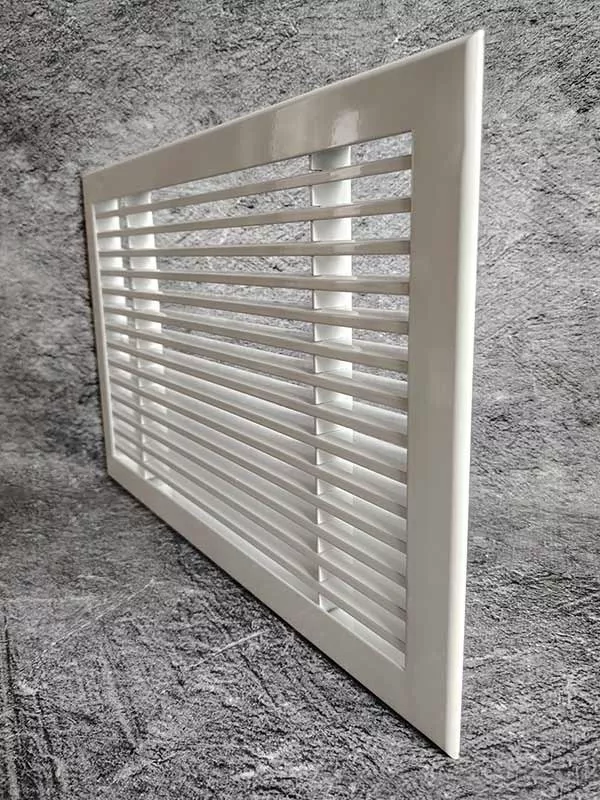

Решётка РАН-У отличается следующими конструктивными особенностями:

• Жёсткая рамка из алюминиевого профиля
• Горизонтальные Y-образные жалюзи с фиксированным углом 0° относительно плоскости
• Угол отклонения воздушного потока 15° от нормали
• Усиливающие элементы для моделей шириной свыше 300 мм

Изделие производится из алюминиевого профиля АД31, соответствующего ГОСТ 22233-2001. Стандартное исполнение включает порошковое покрытие RAL 9016.

Размерный ряд и варианты комплектации

Решётка РАН-У доступна в широком диапазоне размеров:

• Минимальные габариты: 80×80 мм
• Максимальные габариты: 2900×1000 мм
• Возможность изготовления нестандартных размеров с шагом 1 мм

По специальному запросу решётка РАН-У может комплектоваться дополнительными элементами: пружинными защёлками для скрытого монтажа, крепёжными отверстиями на лицевой панели, клапаном расхода воздуха или переходным адаптером для подключения к воздуховоду.

Область применения и монтажные особенности

Решётка РАН-У применяется в различных типах помещений:

• Жилые и общественные здания
• Производственные и складские комплексы
• Административные и офисные помещения

Монтаж осуществляется либо через винтовое соединение с использованием предусмотренных отверстий, либо скрытым способом при помощи пружинных защёлок. Установка дополнительных элементов (клапана или адаптера) позволяет адаптировать решётку под конкретные требования вентиляционной системы.
