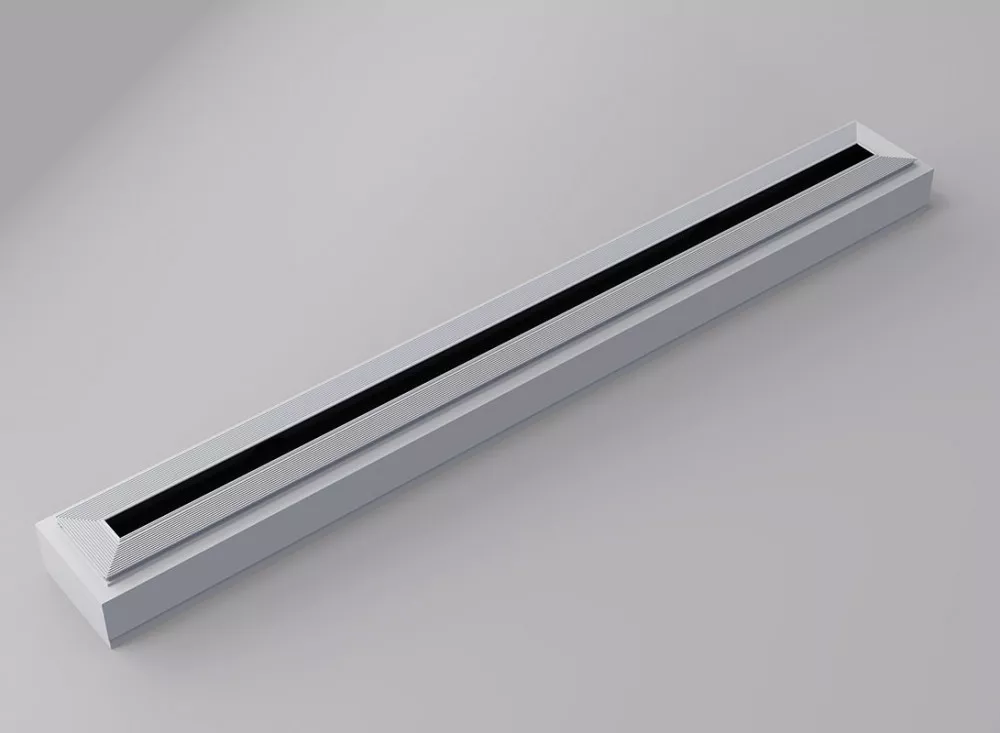

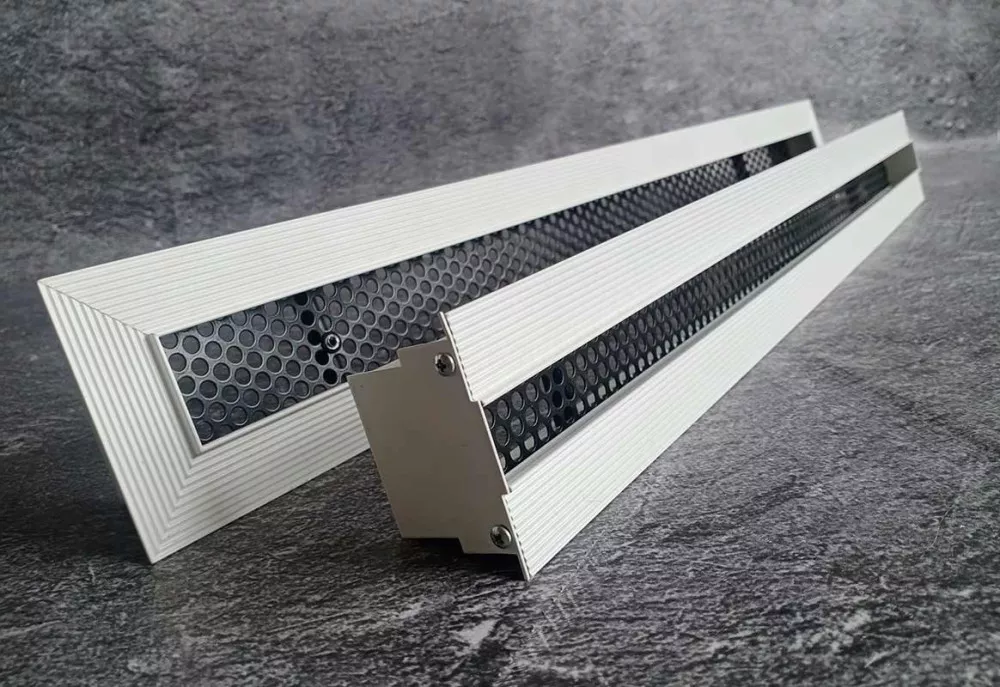

TLS (small) скрытый щелевой диффузор
TOPLINE
Новая запатентованная высокоэффективная
серия щелевых диффузоров скрытого монтажа

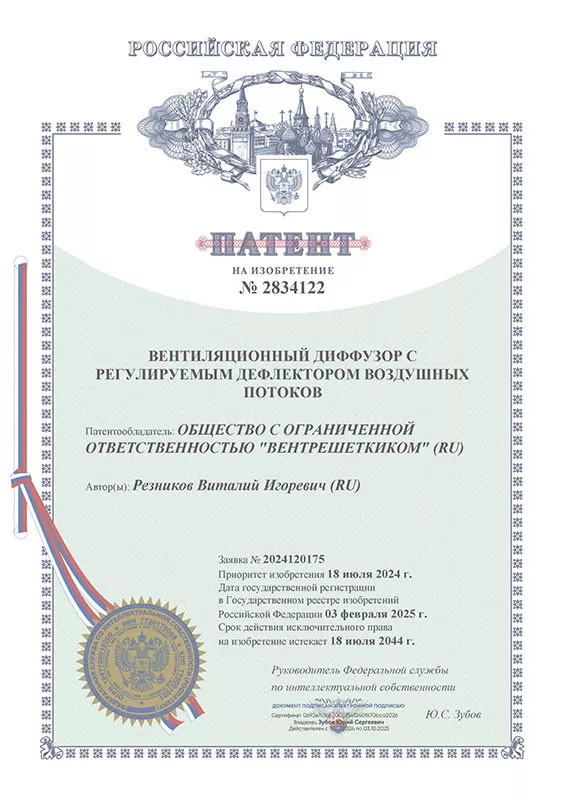

⚠ Патент на изобретение RU 2834122 C 1
- Точное распределение воздушного потока благодаря неизменности живого сечения диффузора при любой ширине щели и любом положении дефлектора.
- Эффект Коанда — прилипающий горизонтальный воздушный поток.
- Конструкция диффузора предусматривает разные способы установки и упрощает монтаж подвесного потолка из металлических профилей и гипсокартона.
- Визуальное совершенство за счёт скрытого монтажа в подвесные потолки из гипсокартона и металлического каркаса.
- Модульная сборка позволяет формировать непрерывную линию по всему периметру помещения, что соответствует требованиям самых современных дизайнерских решений.
Конструктивные особенности / модификация
- 1 щель;
- высота щели от 20 до 70 мм;
- длина цельного диффузора от 200 до 2900 мм с любым шагом;
- монтаж под 1 или 2 листа ГКЛ;
- регулируемый дефлектор;
- выравниватель потока воздуха;
- фланец имеет углубления со специальной формой паза для лучшего сцепления со шпаклёвкой и предотвращения её отслоения;
- полка под шпаклёвку 2 мм;
- возможна модульная сборка в непрерывную линию из составных секций, включая угловые.

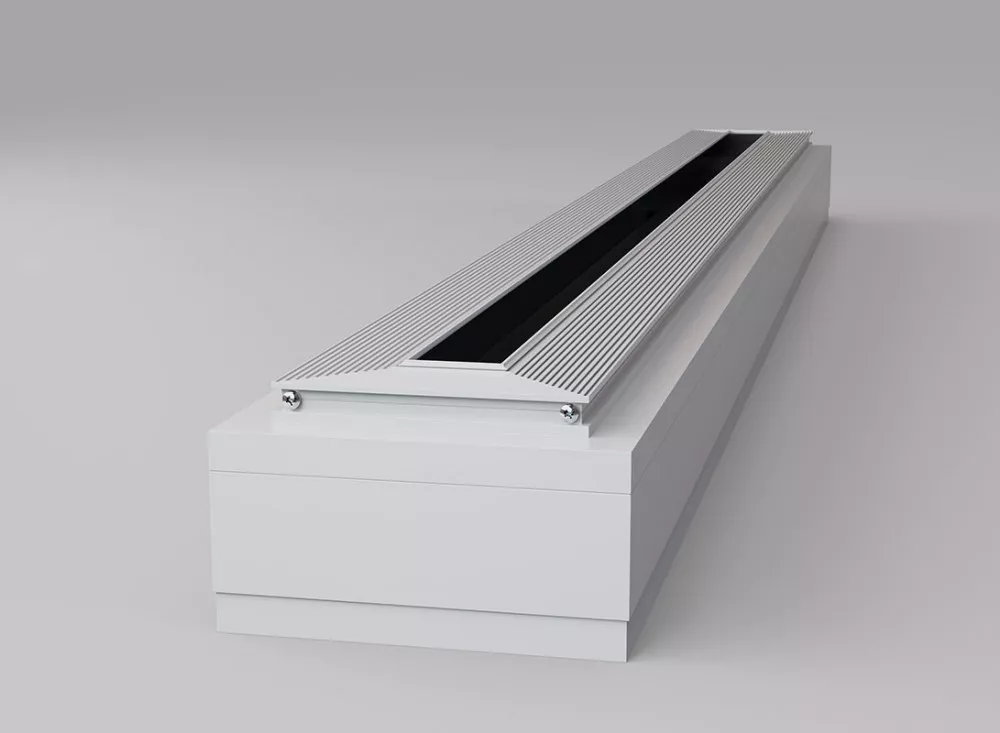

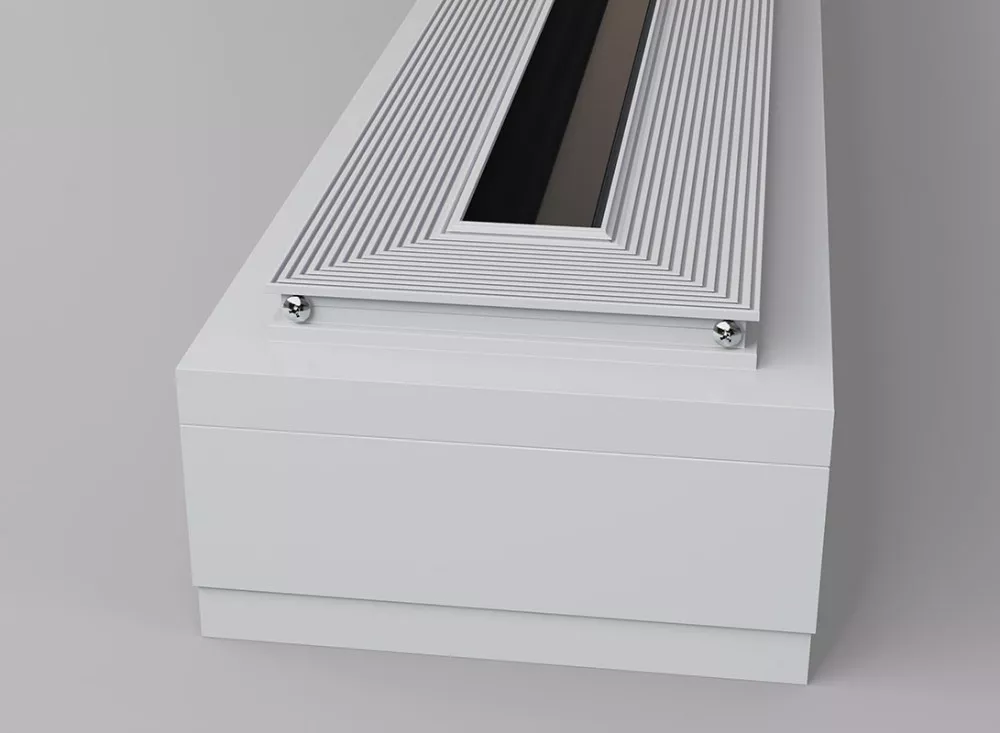

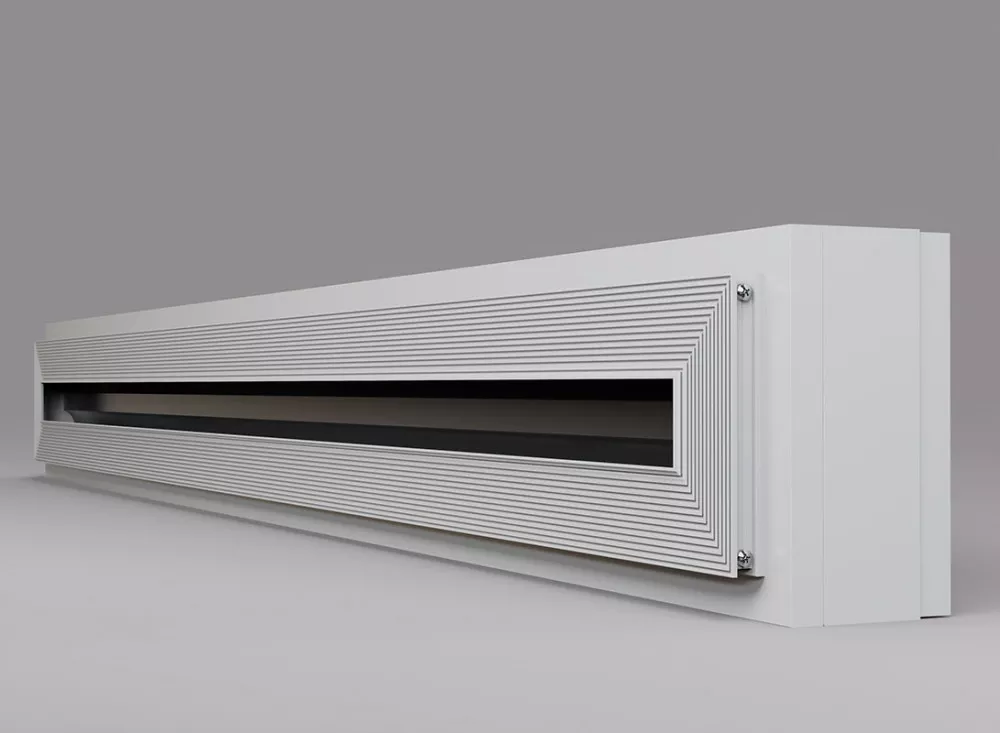

Для подключения к системе вентиляции и кондиционирования используется камера статического давления (адаптер).
⚠ В комплект с решёткой не входит и заказывается отдельно.
Линейный щелевой диффузор TL предназначен для скрытой установки в систему вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых и офисных помещениях. Диффузоры встраиваются в стены или потолки, изготавливаемые из гипсокартона и металлического каркаса.

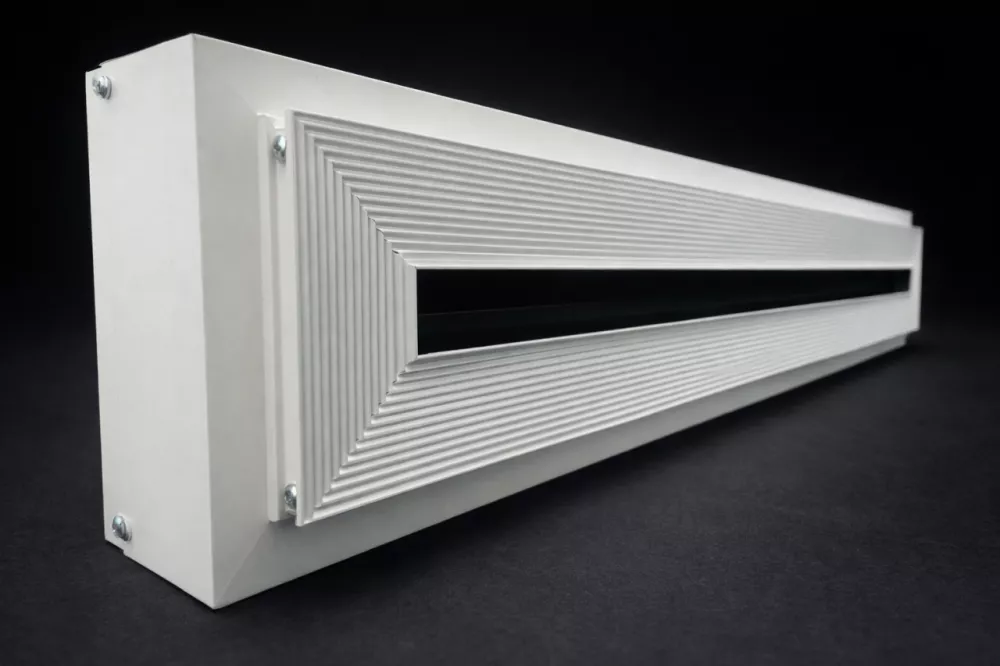

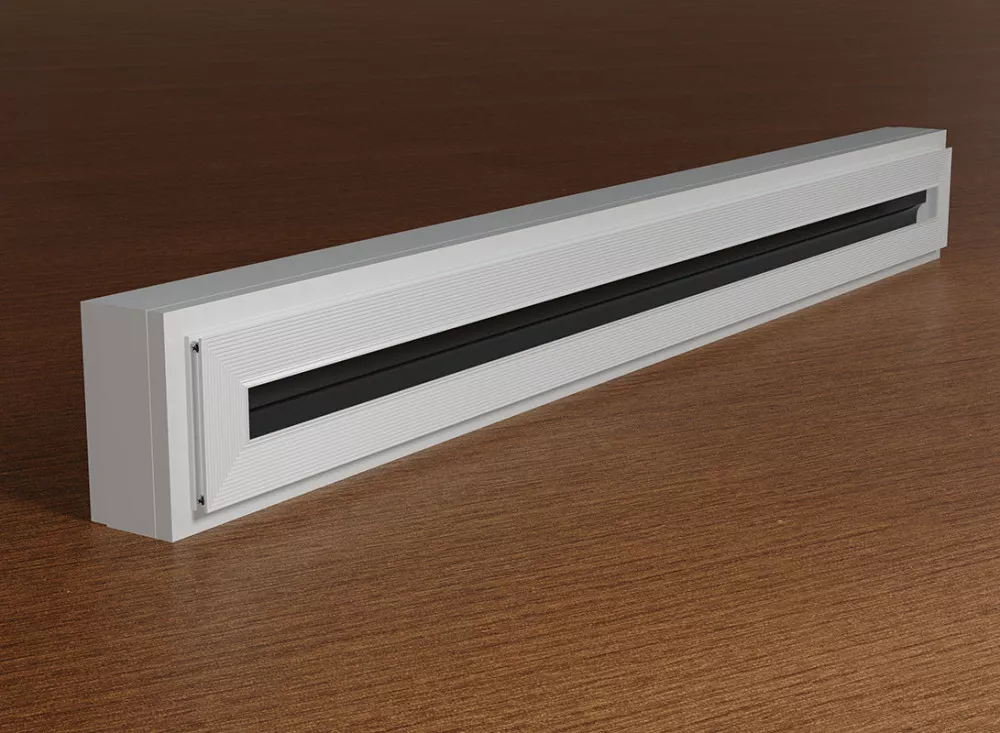

Диффузор выполнен в виде рамы из полых металлических профилей и регулируемого дефлектора. Возможна поставка без дефлектора.
Распределение воздушных потоков
Конструкция вентиляционного щелевого диффузора обеспечивает эффективное распределение воздушных масс с сохранением живого сечения диффузора и объёма подаваемого воздуха при любом положении дефлектора.
Подвижный дефлектор индивидуальной формы, специально разработанной для формирования направления воздушных потоков от вертикального до горизонтального потока (от 0° до 5,5° относительно плоскости потолка). Для удобства регулировки дефлектора в наружной части выполнен выступ, благодаря которому можно легко изменять положение дефлектора влево и вправо. При любом положении дефлектора сохраняется живое сечение диффузора и соответствует входному сечению, что повышает производительность диффузора и акустический комфорт пользователя.
Дефлектор можно изготавливать и устанавливать сегментно по длине диффузора. Такая конструкция позволяет перемещать его разнонаправленно, что даёт возможность формировать направление струи в обе стороны одновременно.
В зависимости от объёма подаваемого воздуха диффузор имеет 3 модификации: S, M, L
Модификация диффузоров | ||
|---|---|---|
TLS | TLM | TLL |
F1 одиночная секция | ||
|---|---|---|
E1 концевая секция | ||
F2 одиночная секция | ||
E2 концевая секция | ||
M промежуточная | ||
Угловые секции | ||
U1 - потолочная | U2 - стеновая внешняя | U3 - стеновая внутренняя |
2 листа ГКЛ по 12,5 мм | 1 лист ГКЛ 12,5 мм | |
2 листа ГКЛ по 9,5 мм | 1 лист ГКЛ 9,5 мм | |
1. До монтажа подвесных потолков установите на потолке камеру статического давления с диффузором. Для этого в потолке вбиваются анкера и вкручиваются шпильки. | 2. Установите направляющие потолочные профили | |
3. Закрепите гипсокартон (1 или 2 листа по 12,5 мм) саморезами 4,2х32 к направляющему профилю ПП 28х27. | 4. Произведите финишную отделку (под шпаклёвку предусмотрена полка 2 мм). Стык ГКЛ с фланцем диффузора рекомендуется заделать высокопрочной шпаклёвкой Унифлот. | |
Воздушный поток в сечении диффузора | Потеря давления в сечении диффузора | |
Воздушный поток по длине щели | ||
Воздушный поток в сечении диффузора | Потеря давления в сечении диффузора | |
Воздушный поток по длине щели | ||
Потеря давления в сечении диффузора | ||
Модификация диффузоров | ||
|---|---|---|
TLS | TLM | TLL |
F1 одиночная секция | ||
|---|---|---|
E1 концевая секция | ||
F2 одиночная секция | ||
E2 концевая секция | ||
M промежуточная | ||
Угловые секции | ||
U1 - потолочная | U2 - стеновая внешняя | U3 - стеновая внутренняя |
2 листа ГКЛ по 12,5 мм | 1 лист ГКЛ 12,5 мм |
2 листа ГКЛ по 9,5 мм | 1 лист ГКЛ 9,5 мм |
1. До монтажа подвесных потолков установите на потолке камеру статического давления с диффузором. Для этого в потолке вбиваются анкера и вкручиваются шпильки. | 2. Установите направляющие потолочные профили |
3. Закрепите гипсокартон (1 или 2 листа по 12,5 мм) саморезами 4,2х32 к направляющему профилю ПП 28х27. | 4. Произведите финишную отделку (под шпаклёвку предусмотрена полка 2 мм). Стык ГКЛ с фланцем диффузора рекомендуется заделать высокопрочной шпаклёвкой Унифлот. |
Воздушный поток в сечении диффузора | Потеря давления в сечении диффузора |
Воздушный поток по длине щели | |
Воздушный поток в сечении диффузора | Потеря давления в сечении диффузора |
Воздушный поток по длине щели | |
Потеря давления в сечении диффузора |
