Линейная решетка с КРВ РАН-Р

Линейная решетка с КРВ РАН-Р

Линейная решетка с клапаном расхода воздуха РАН-Р — профессиональное решение для точного регулирования воздушных потоков в системах вентиляции и кондиционирования.

Конструкция и назначение

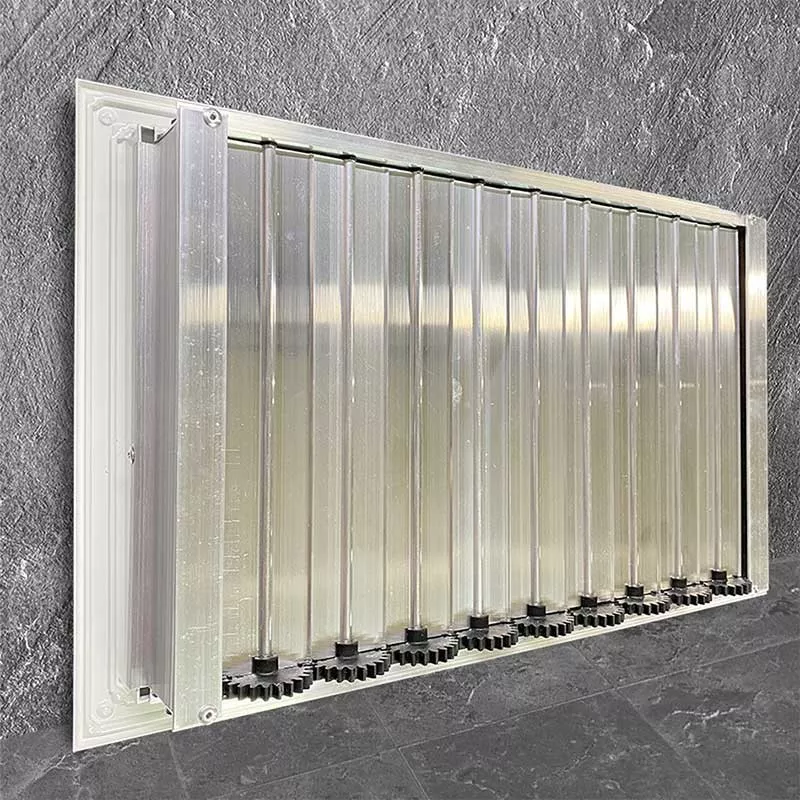

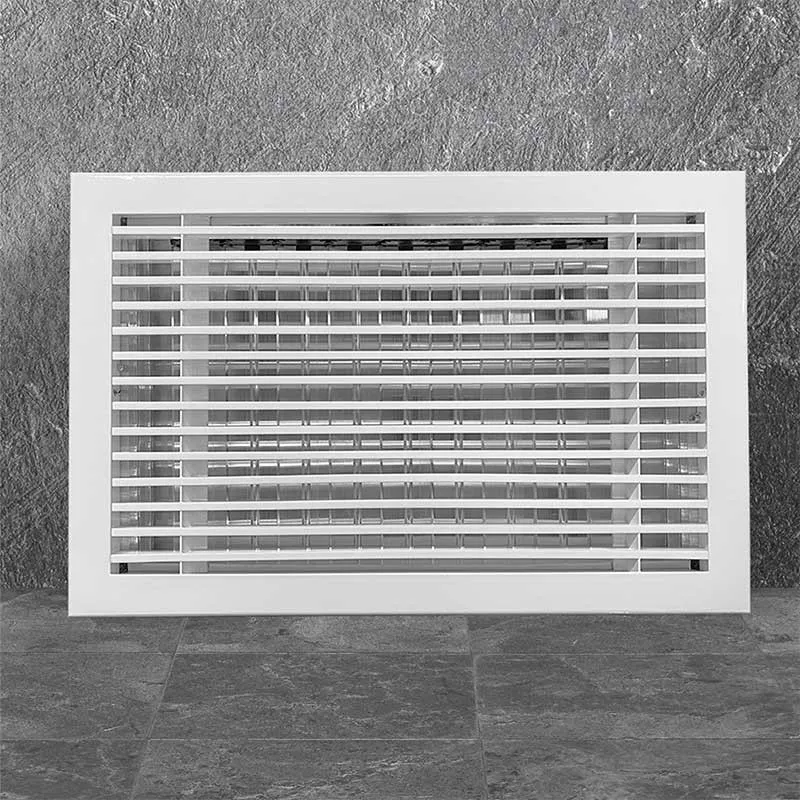

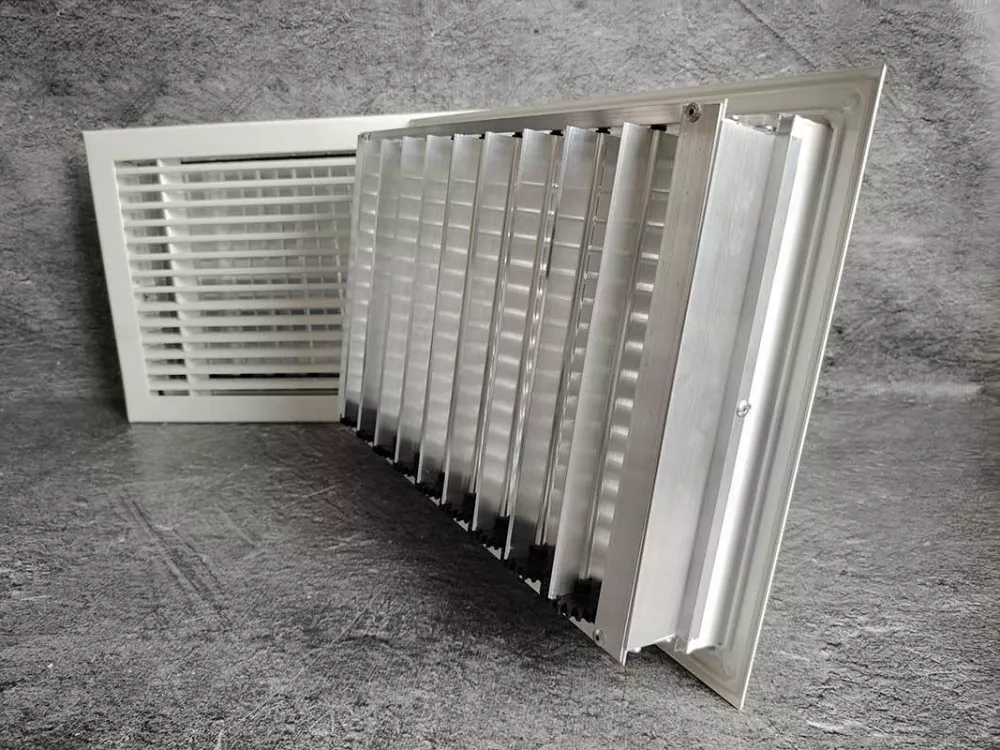

Решётка РАН-Р состоит из рамки с горизонтальными Y-образными жалюзи, зафиксированными под углом 0°. На тыльной стороне установлен клапан расхода воздуха (КРВ) с регулируемыми лопатками, позволяющий точно контролировать объём подаваемого воздуха.

Основные технические характеристики:

• Стандартные типоразмеры и возможность изготовления нестандартных размеров с шагом 1 мм
• Минимальный рекомендуемый размер: 80×80 мм
• Максимальный рекомендуемый размер: 2900×2500 мм
• Усиление при ширине решётки более 300 мм (установка полосы 12×3 мм)

Материалы и комплектация

Решётка изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001) с полиэфирным порошковым покрытием стандартного цвета RAL 9016. Клапан расхода воздуха поставляется без покрытия.

Дополнительные опции:

• Отверстия на лицевой стороне рамки для винтового крепления
• Адаптер для присоединения к воздуховоду
• Покрытие в другие цвета по шкале RAL (по запросу)

Монтаж и применение

Линейные решётки РАН-Р предназначены для установки в вентиляционные каналы и строительные проёмы. Они эффективно работают в системах:

• Приточно-вытяжной вентиляции
• Кондиционирования воздуха
• Воздушного отопления

Регулировка расхода воздуха осуществляется поворотом ручки, изменяющей положение лопаток КРВ. Это позволяет точно настраивать воздушные потоки без изменения конструкции решётки.
