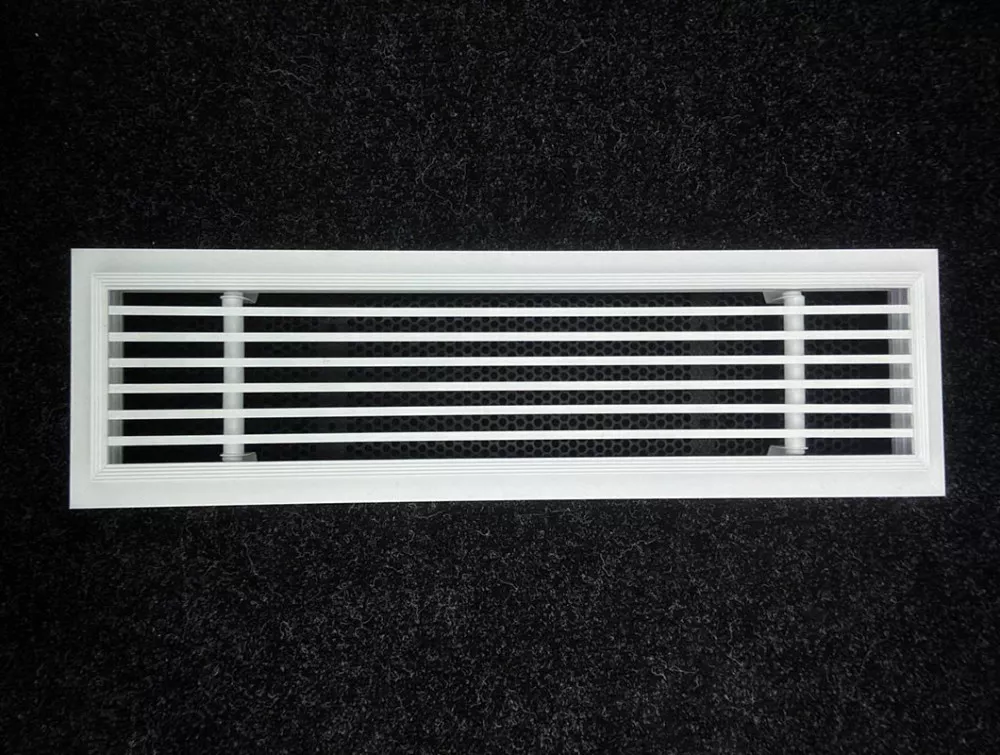

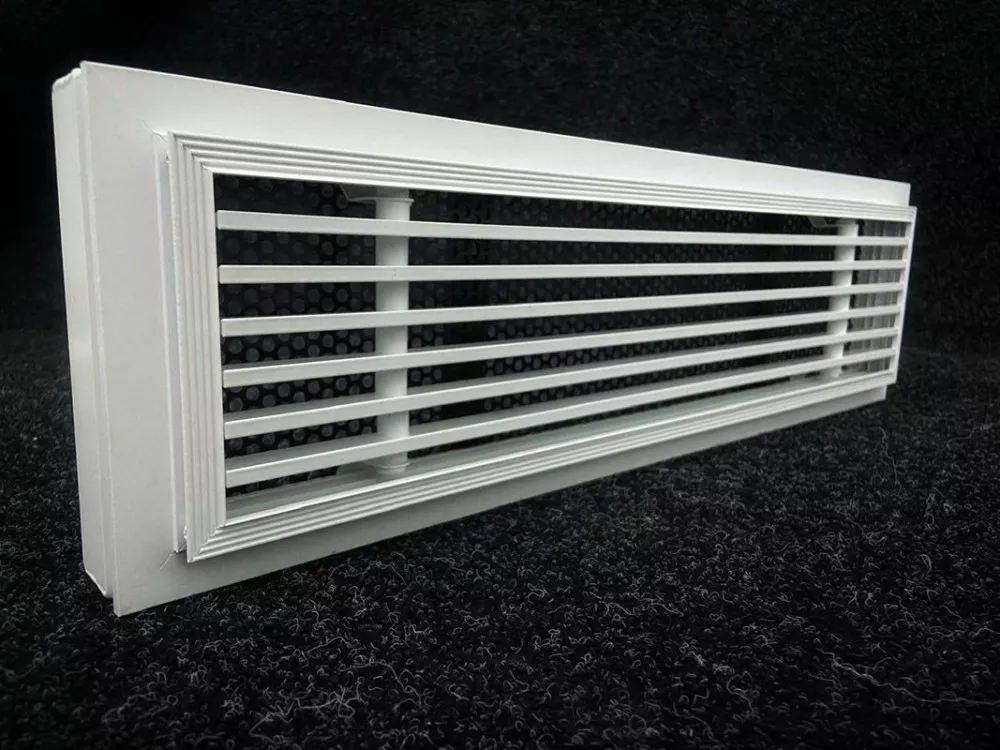

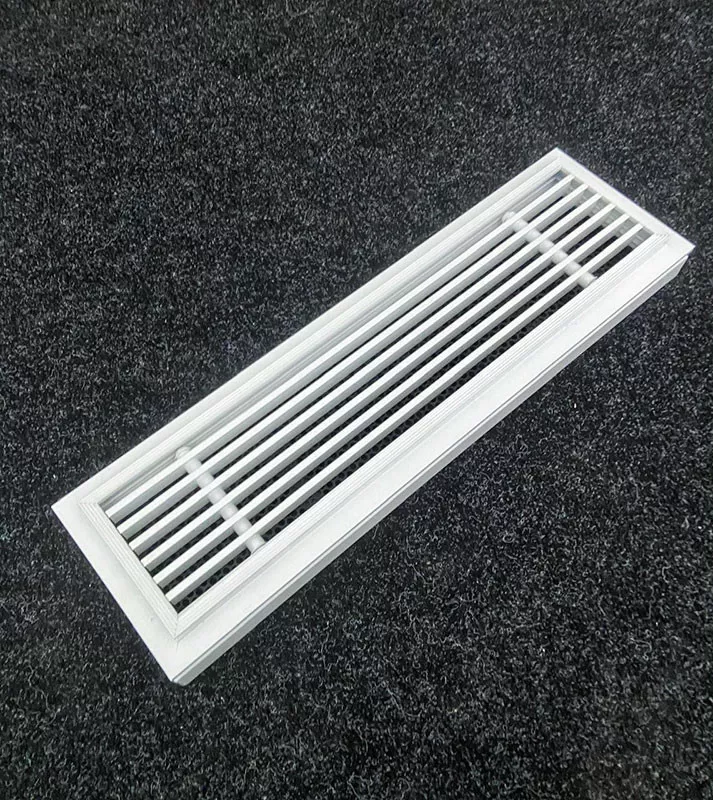

Невидимая линейная решетка VLL-G в гипсокартон

Невидимая линейная решетка

VLL-G в гипсокартон

Назначение: приток / вытяжка.
Место установки: жилые, торговые, и офисные помещения.
Этап отделки: черновая отделка.

Особенности конструкции:

• рамка имеет монтажную раму для установки 1 или 2 листов гипсокартона толщиной 12,5 мм
• рамка имеет полку под шпаклёвку 2,3 мм и углубления на фланце со специальной формой паза для лучшего сцепления шпаклёвки и исключения её отслоения
• узкие ламели шириной 5,5 мм, образующие ровные щели шириной 10 мм.

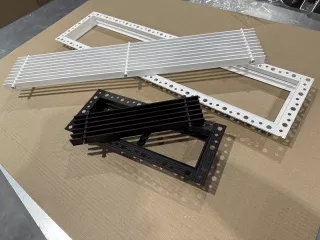

• VLL-G - стационарные ламели, VLLS-G - съёмное ламельное полотно.
  любой размер с шагом 1 мм (минимальный – 200×100 мм, максимальный для VLL-G – 2000×1000 мм, для VLLS-G – 2000×500).

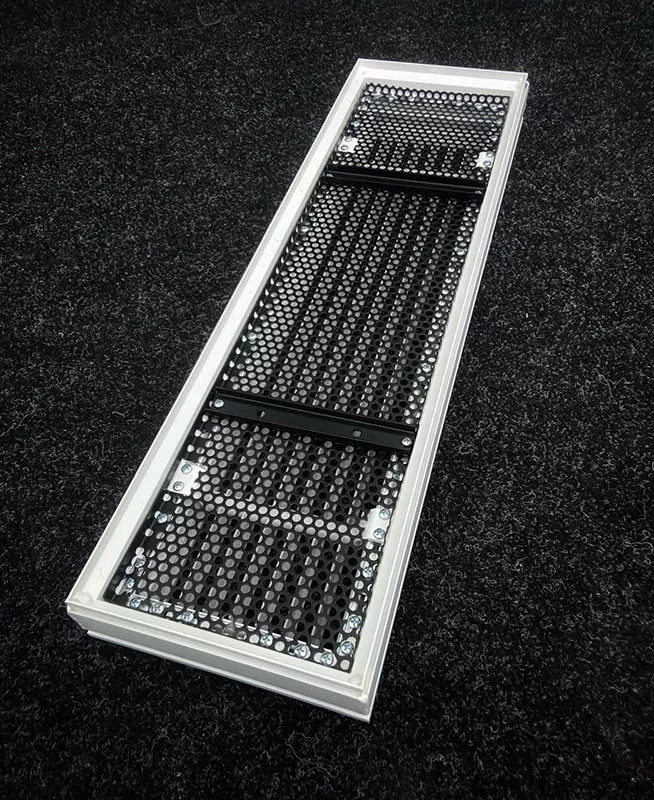

• возможна дополнительная комплектация выравнивателем воздуха.
• минимальный запас запотолочного монтажного пространства - 127 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204×55 мм, 110×55 мм, а также к системе BLAUFAST;
• возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

Камера статического давления. Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс через сечение решётки.

КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объём подаваемого воздуха, которое устанавливается во входном патрубке.

Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.


Типы КСД:

КСД - стандартная камера с круглой врезкой;
КСД-У - уменьшенная камера с круглой врезкой;
КСД-У-О - уменьшенная камера с овальной врезкой;
КСД-У-П - уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счёт уменьшения монтажного пространства.

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

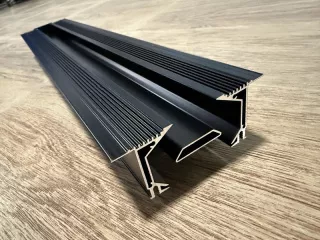

Используемые материалы. Щелевые решётки VLL-G и VLLS-G изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решётки окрашивается в стандартный белый цвет RAL 9016М матовый, а внутреннее исполнение в чёрный цвет RAL 9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
